ZHCT522 May 2024 AM263P2-Q1 , AM263P4-Q1 , UCC14141-Q1 , UCC5880-Q1
在實施電子驅動系統過程中，針對設計要求和目標截然不同的車輛進行設計時，一種方法是創造可擴展的模塊化電機系統。
這些電機系統需要具有高功率密度、極其緊湊的外形，并且提供高性能。EMPEL Systems 的目標是盡可能將牽引逆變器與電機集成，并使所有元件盡可能小。從各種電機直徑到逆變器的相電流要求和相位數，設計如圖 1 中所示的模塊化電機系統可為汽車制造商帶來靈活性，并可以在縮短產品上市時間的同時節省成本。
圖 1 模塊化汽車 xEV 驅動系統不斷發展的半導體技術
下一代牽引逆變器將需要更多的控制、更高的性能和更復雜的感應功能。一方面是為了實現更高的性能和對電機扭矩和電氣特性的更好控制，另一方面是為了支持更深層次的系統監控和診斷。除了出色的性能之外，如圖 2 中所示的逆變器即使在重要子系統遇到問題時也應該能夠提供扭矩。

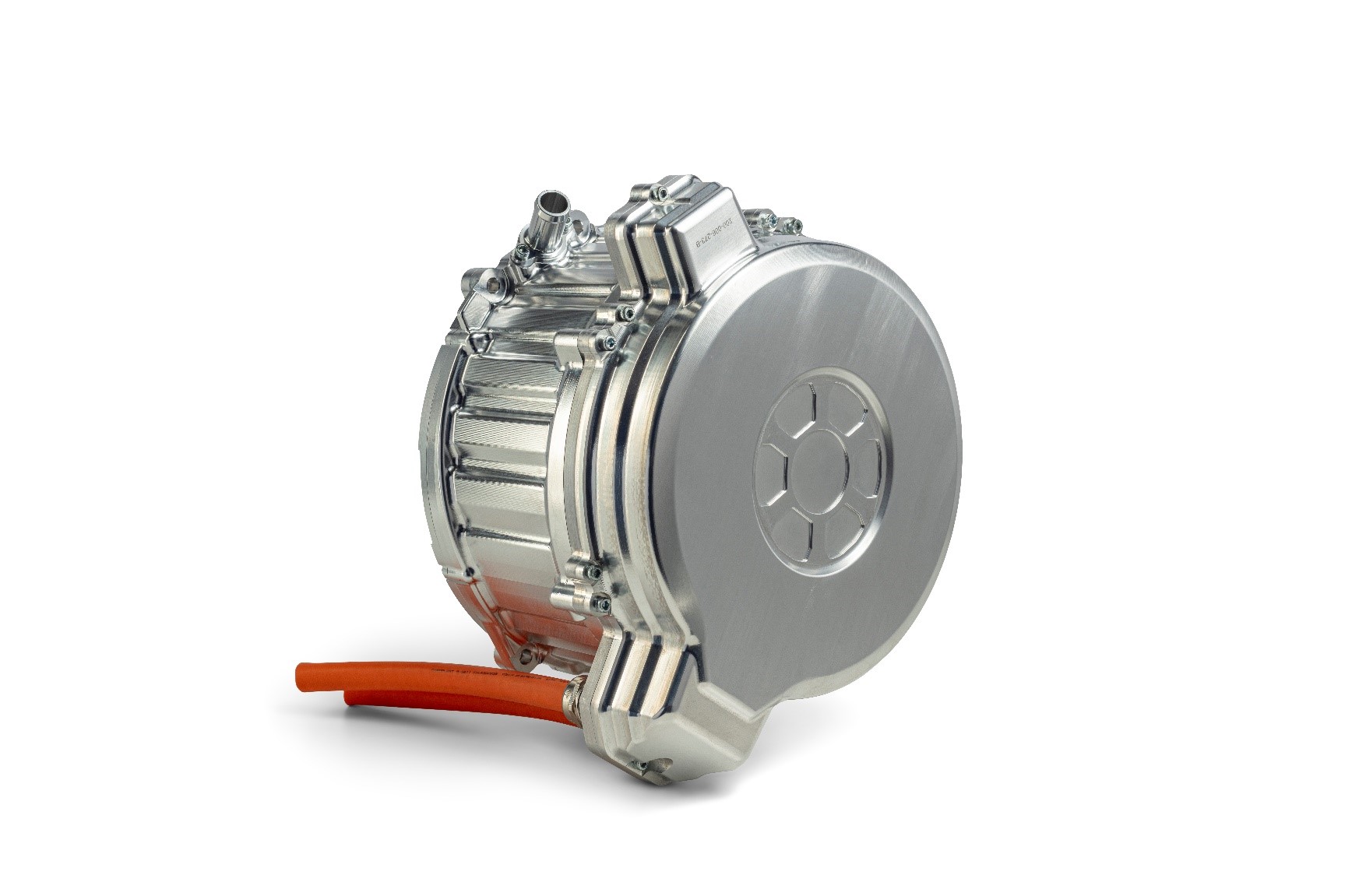

圖 2 具有集成式 EMPEL Lightning 逆變器的
EM250x75 500kW 電子模塊實現這些目標需要一個電力電子系統（包括柵極驅動器、電源和微控制器 (MCU)），該系統可以根據車輛所需的相數和千瓦數進行擴展，同時提供功能安全上的智能性和彈性。半導體技術的發展使得只需修改逆變器內的電源即可滿足單個電機相數的要求?，F(xiàn)在，這些技術讓您可以更改系統的相數和額定值，無論系統是在絕緣柵雙極晶體管、碳化硅 (SiC) 還是在多種半導體技術上運行。
使用半導體實現控制和精度
下一代電機還需要以更快的速度運轉。雖然可以使用更大型且扭矩更高的機器來實現更高的功率，但實現這些需要銅、電工鋼、鋁和電力電子器件，因而會對環境造成重大影響。更大型的電機還會使車輛變得更重，并且需要更多空間。
高速度、高性能電機通過更高的轉速（因此通常對應著更高的電氣頻率）提供性能，比傳統電機更快地將能量“泵送”進出電機定子線圈，從而實現其功率和緊湊性。但同樣，對驅動這些電機的半導體（MCU、電源和柵極驅動器）也有著嚴格的要求。
下一代系統中的 MCU 需要在支持超過 25,000rpm 的 40kHz 頻率下進行控制切換并且需要多臺三相機器，同時將大部分處理能力用于監控系統健康診斷、性能優化算法和傳感器優化。TI 的 AM263P4 Arm? Cortex?-R MCU 能夠在不到 4μs 的時間內完成以 20kHz 運行的逆變器控制循環。集成的分解器數字轉換器可實現 0.05 度以內的高角度精度，從而降低牽引逆變器反電動勢以提高系統效率，而三角函數加速器可將計算性能提高 5 倍。
該輔助電源可最大限度地降低電機內 SiC 電源模塊的傳導功率損耗，從而有助于實現高效率。TI 的 UCC14141-Q1 隔離式直流/直流電源模塊集成了控制器、功率級、變壓器、整流器和反饋監控邏輯，使得 EMPEL 解決方案所展示的小型模塊化方法成為可能。UCC14141-Q1 模塊可以調整 SiC 場效應晶體管 (FET) 的正負柵極驅動電壓，而其 1% 的電壓精度有助于將 SiC FET 導通功率損耗保持在較低水平，從而延長電池運行時間，進而延長車輛的行駛里程。UCC14141-Q1 體積小、重量輕且重心低，有助于降低車輛生命周期內的機械應力，與采用傳統分立式變壓器的解決方案相比，可提高振動耐受性。
柵極驅動器必須同時具備：智能；按每個脈寬調制周期進行柵極驅動強度控制；通過串行外設接口實現可配置性；利用 SiC 技術實現高開關速度；快速過流保護；以及可確保系統級安全性達到汽車安全完整性等級 D 的一系列故障管理功能。UCC5880-Q1 符合功能安全標準的隔離式柵極驅動器解決了這些具體的設計難題，并且附帶設計支持工具，可實現用于系統驗證的快速原型設計。圖 3 展示了電源模塊上的 UCC14141-Q1 偏置模塊和 UCC5880-Q1 柵極驅動器。
圖 3 電源模塊上安裝了 UCC5880-Q1 和
UCC14141-Q1 的柵極驅動器印刷電路板能夠經受惡劣環境
在某些測試環境中，系統可能會經歷 30G 至 50G 的循環振動和超過 300°F 的局部溫度。在插電式混合動力電動汽車中，高功率發動機可能會增加額外的振動和熱源。此類系統需要滿足防護等級 (IP) 67 標準并完全密封，同時可在高達 6000 米的海拔高度承受內部壓力變化。將電機中的電子器件封裝在帶有抗振底座的盒子中需要很大的空間，并會增加連接和集成電子器件與電機的復雜性和成本。
為了提供緊密集成的牽引逆變器系統，我們的目標是使逆變器尺寸盡可能小，質量盡可能輕。與傳統變壓器相比，逆變器的緊湊和固態性質有助于消除振動和環境薄弱點。不過，這也意味著能量損耗將作用于更小的熱質量。在這樣的空間里，電子器件及其周圍的元件可能會變得更熱，同時仍需要滿足高壓爬電距離和間隙的要求。系統設計人員將需要打造可靠性盡可能高的系統來承受這些條件，同時盡可能減少器件數量和組裝復雜性。這是一個令人興奮的驅動系統問題，與之前的內燃機相比，方方面面都很好。
結語
汽車制造商始終關注一個主要目標，就是為駕駛員提供具有吸引力和競爭力的產品，其中基本的一點是為他們提供更多的車輛內部空間?？v觀目前在售的現代電動汽車，我們通常會看到一個裝有所有電子器件的鋁制大盒子，這些電子器件的尺寸通常相當于在汽車中放了一件大行李。從根本上說，車輛讓人們能夠擁有一個在世界各地移動的個人空間。因此，在滿足我們所談到的所有其他性能和改進目標的同時，在同等價位的情況下，為駕駛員和乘客提供更大的空間非常重要。
非常緊湊、可靠的電力電子技術和功能增強等技術突破對于幫助設計人員簡化電子驅動系統并節省車輛空間和成本至關重要。汽車行業的前途一片光明，下一代智能牽引驅動系統有望進一步突破。
