ECU 應用簡介

1. ECU 在汽車系統中的作用

   發動機控制單元(Engine Control Unit, 簡稱ECU)是現代汽車動力系統的核心控制模塊，負責采集和處理發動機各類傳感器信號，通過精確控制燃油噴射、點火時機、空氣進氣量、排氣處理等策略，實現發動機性能、油耗與排放的最優平衡。

2. ECU的工作原理概述

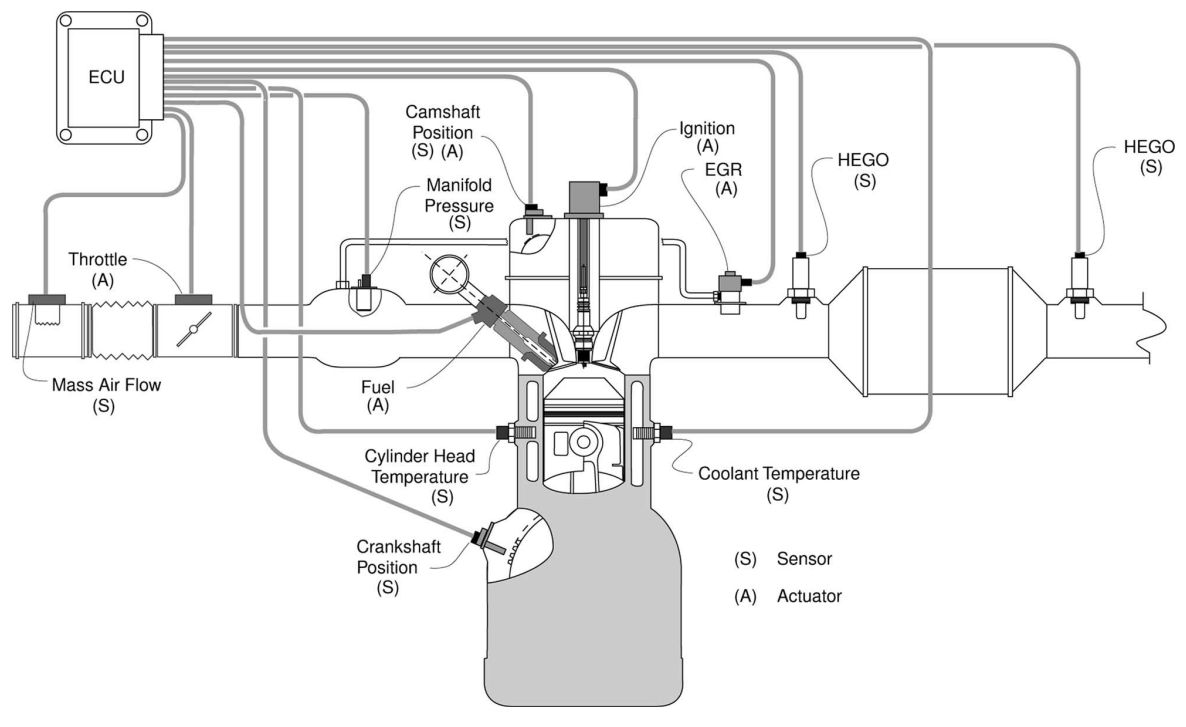

   如圖 1 所示為ECU系統框圖，ECU通過連接在車載CAN/LIN總線上的傳感器獲取實時數據，包含曲軸位置、氧氣、節氣門、溫度、壓力等。內部基于MCU運行一套復雜的控制算法，并通過PWM、模擬或數字信號輸出控制信號給各類執行器如電磁閥、噴油器、點火線圈等，從而動態調整發動機工作狀態。

3. ECU相關負載類型概覽
   圖 1 ECU系統框圖

   圖 1 中ECU系統框圖里面(A)類型的負載就是執行器，其他是傳感器，本文著重介紹執行器負載，主要包括：

1. 燃油噴油器(Fuel Injector): 它的主要作用是將燃油霧化并按精確的時間和噴射量噴入氣缸或進氣道，以保證發動機燃燒的效率和穩定性。
2. 進排氣可變氣門控制閥(VVT): 在圖1中所示凸輪軸(Camshaft)上，主要作用是通過調節進排氣門開啟和關閉時機來提升發動機動力與扭矩，優化燃油經濟性，降低排放等。
3. 廢氣再循環閥(EGR): 主要作用是把一部分排氣重新引入進氣歧管，與新鮮空氣混合后再進入氣缸燃燒，從而改善燃燒過程和降低污染物排放。
4. 渦輪增壓控制閥(Turbocharger control valve): 主要作用是精確調節進入渦輪的廢氣流量，從而控制增壓壓力。既能避免發動機和渦輪因過度增壓受損，又能提升動力響應、改善燃油經濟性和排放表現。
5. 電子節氣門閥(ETC): 主要作用是取代傳統機械拉線，用ECU電子控制發動機進氣量。能實現更精準的空燃比控制，提升發動機性能與燃油經濟性。
6. 點火線圈(Ignition coil): 主要作用時把低壓電源升高到數萬伏的高壓，并在火花塞上產生火花，從而點燃發動機氣缸內的空燃混合氣。

ECU中的電磁閥類型與控制需求分析

本文主要介紹ECU中電磁閥類型和控制需求以及推薦TI相關適合的產品，因此下面會對燃油噴油器閥、進排氣可變氣門控制閥、廢氣再循環閥、電子節氣門閥和渦輪增壓控制閥的驅動需求進行介紹。

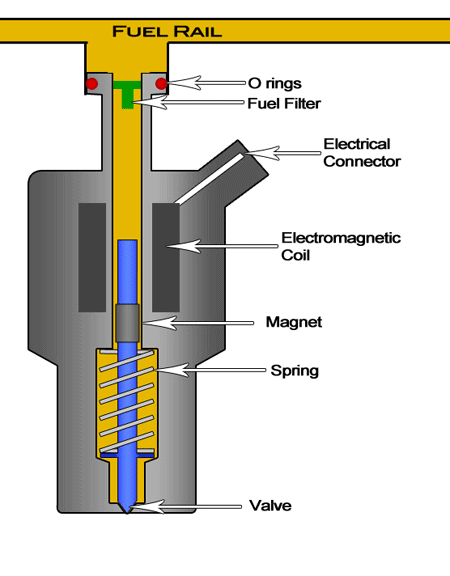

1. 燃油噴油器閥: 分為進氣歧管?chē)娚湫秃椭眹娦?，都為電磁閥結構，主要區別在于，進氣歧管?chē)娚湫腿加驮谶M(jìn)氣歧管中霧化，而直噴型是通過多次快速?lài)娚湫纬?，所以最主要區別是控制的頻率不一樣，直噴型的PWM控制頻率通常為1kHz~2kHz。噴油器電磁閥數量與發動機氣缸數匹配，例如，四缸機有4個燃油噴油器。如圖 2 所示，噴油器主要包括電磁線圈、針閥和彈簧，通過在電磁線圈通電來吸起針閥打開噴嘴。該電磁閥的驅動一般采用峰值保持 (Peak&Hold) 控制，峰值電流需求在2~4A，保持電流需求0.5~1.5A，通常為PWM控制，典型PWM頻率在1kHz~2kHz。負載診斷方面需要監測負載短路、負載開路、輸出短路到地或者12V電源等。
   圖 2 直噴型燃油噴油器

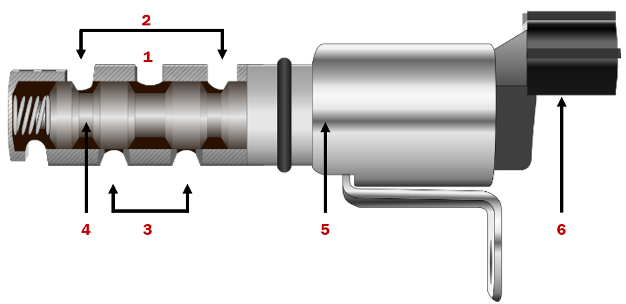

2. 進排氣可變氣門控制閥(VVT): VVT主要為電磁閥，一般每根凸輪軸需要一個VVT閥，下圖所示為VVT閥的實例結構圖，電磁閥位于圖中5的位置，6為電連接器，一般采用低邊驅動，驅動電流通常在0.5~1.5A，相對于噴油器閥，VVT閥驅動響應速度需求較低，一般為100~300Hz PWM控制，但是需要線性恒流控制閥的開度，精度一般在5%以?xún)?nèi)。負載診斷方面需要監測負載短路、負載開路、輸出短路到地或者12V電源等。
   圖 3 VVT閥結構圖

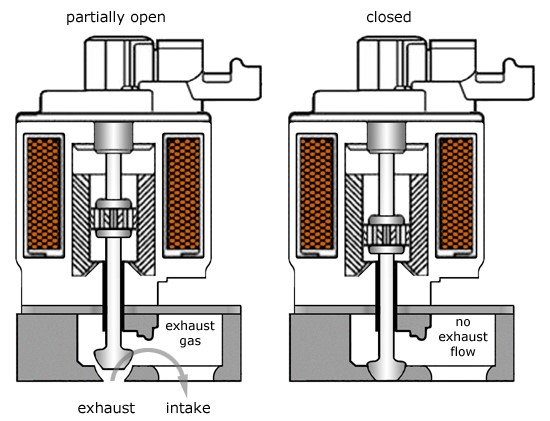

3. 廢氣再循環閥(EGR) 、電子節氣門閥(ETC): EGR和ETC閥的驅動需求和作用類似，一般常見的類型有直流電機型和電磁比例閥型，EGR和ETC都需要雙向線性的調節閥門開度，并且一般需要配合位置傳感器形成精確的閉環位置控制，圖 4 為一種EGR的系統結構圖。主流的EGR和ETC閥需要H橋驅動器，并且需要支持電流檢測，PWM驅動頻率一般為幾kHz~20kHz，連續電流能力1.5~3A，堵轉電流4~8A，負載診斷方面需要監測負載短路、負載開路、輸出短路到地或者12V電源等。
   圖 4 EGR結構圖

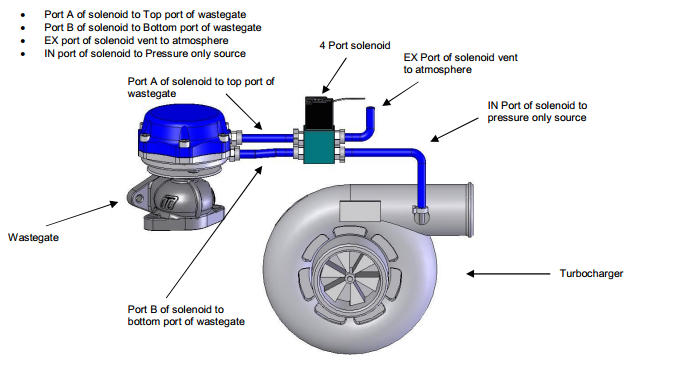

4. 渦輪增壓控制閥(Turbocharger control valve): 圖 5 所示為渦輪增壓控制閥，一般為電磁閥型。由于需要具備雙向開度的控制，所以一般采用H橋驅動器，電流范圍0.5~1.5A，并且需要具備閉環線性恒流控制，精度3%~5%。負載診斷方面需要監測負載短路、負載開路、輸出短路到地或者12V電源等。
   圖 5 渦輪增壓控制閥結構圖

TI在ECU中相關電磁閥驅動產品推薦

ECU系統中傳統的執行器負載驅動方案主要來自于ST和NXP，包括ST的ECU專用集成IC L9788和L9781、驅動ETC和EGR閥的L9960T雙通道H橋驅動器，以及NXP的ECU專用集成IC MC33PT2001。其中，L9788、L9781、MC33PT2001都集成多路燃油噴油器閥驅動和多路支持peak&hold控制的電磁閥驅動，L9788相對多集成點火線圈的驅動。這些傳統方案的集成度高，對于客戶設計來說相對簡單，但是靈活度相對較低，可替代性較差，設計上的更新迭代速度也會相對受限，下面來介紹一些TI在ECU中相關電磁閥驅動高性?xún)r(jià)比的特色產品。

1. DRV89xx-Q1

   DRV89xx-Q1 系列是TI汽車多通道半橋驅動器，有4/6/8/10/12路半橋輸出選項，并且互相pin to pin兼容。內部集成的MOSFET導通電阻典型值為0.75Ω，每路半橋可以輸出最大1A有效值，并且支持多路并聯輸出，并聯最大支持6A有效值。該芯片支持SPI接口，可獨立配置為高邊、低邊或者H橋驅動模式，并且集成4/8路PWM發生器，每個通道占空比和PWM頻率可獨立配置，頻率可配置選項包括80Hz/100Hz/200Hz/2kHz。DRV89xx-Q1系列產品也集成風豐富的診斷保護功能，有獨立的nFault引腳作為診斷指示的輸出，包括輸出過流保護、負載開路檢測以及過熱保護。因此，DRV89xx-Q1系列產品集成度高和可支持最高2kHz PWM頻率等特點，非常適合驅動ECU中燃油噴油器電磁閥。

2. DRV8243/4/5-Q1

   DRV824x-Q1系列是集成電流采樣的H橋驅動器，其中芯片型號的尾綴表示不同Rdson的選項，DRV8243-Q1高邊+低邊MOS導通電阻典型值為85mΩ；DRV8244-Q1導通電阻典型值為45mΩ；DRV8245-Q1導通電阻典型值為30mΩ。為方便客戶選型，我們提供了對應結溫計算工具(http://m.cqwzaes.cn/tool/cn/download/SLVRBI3)，可輸入負載電流需求以計算芯片的結溫，從而選取合適的型號。

   DRV824x-Q1系列PWM頻率最高可支持25kHz，可配置輸出壓擺率和展頻時鐘使其具備良好的EMI性能。芯片支持的診斷和保護包括，在離線和導通狀態下的負載開路和短路檢測、輸出過流保護和過熱保護等，該產品具有SPI和HW硬線控制兩個版本，SPI版本具有更高的可配置性，提供負載開路及短路等診斷標志位，滿足更高的系統功能安全設計需求。因此，DRV824x-Q1非常適合用于驅動EGR閥、ETC閥和渦輪增壓控制閥等負載。

3. DRV3946-Q1

   DRV3946-Q1是一款具有閉環PWM電流調節、可配置峰值和保持電流、集全面診斷功能滿足ASIL-C芯片級功能安全認證的雙通道汽車螺線管驅動器。內置典型值為37mΩ(低側)和57mΩ(高側)導通電阻的MOSFET，適用于驅動持續電流在3A以?xún)?nèi)的負載，高側開關主要用于負載續流和快速關斷功能，低側開關負責負載驅動。該產品在高側和低側都集成±5%精度的電流采樣，最高可支持20kHz PWM頻率。在保護和診斷功能方面覆蓋全面，支持上電自檢、負載開路和短路的監控、在驅動器開啟和關閉期間檢測失控情況、用作冗余的引腳關斷、故障指示等。因此，DRV3946-Q1非常適用于需要恒流控制或者電流峰值保護驅動的電磁閥，如前述介紹的VVT閥。

4. DRV8873-Q1

   DRV8873-Q1是一款集成兩路電流采樣的H橋驅動器，內置MOS高側+低側導通電阻典型值為150mΩ，考慮開關損耗可支持2.4A左右的持續電流，10A的峰值電流。相對于DRV824x-Q1系列產品，DRV8873-Q1可支持高達100kHz PWM頻率，并且集成獨立的兩路高側開關電流采樣和反饋引腳，除了用于驅動直流有刷電機，也非常適合作為兩個獨立半橋驅動兩個電磁閥，如需獲得更高的電流控制精度，也可通過搭配高精度的電流采樣運放實現。
