4 電路板布局
圖 4-1 至圖 4-5 顯示了 LM76005QEVM 的電路板布局。EVM 提供電阻器、電容器和測試點來配置輸出電壓和精密使能引腳并設置頻率和外部時鐘同步。
RNP WQFN-30 封裝提供外露的散熱焊盤，這些焊盤必須焊接在 PCB 上覆蓋的銅上，以實現最佳的熱性能。PCB 采用 4 層式設計。頂部和底部有 2oz 的銅平面，還有 1oz 銅中層平面，用于通過散熱焊盤下方連接至全部四層的一系列散熱過孔進行散熱。
提供了測試點以方便連接電源和所需的負載，并監控關鍵信號。

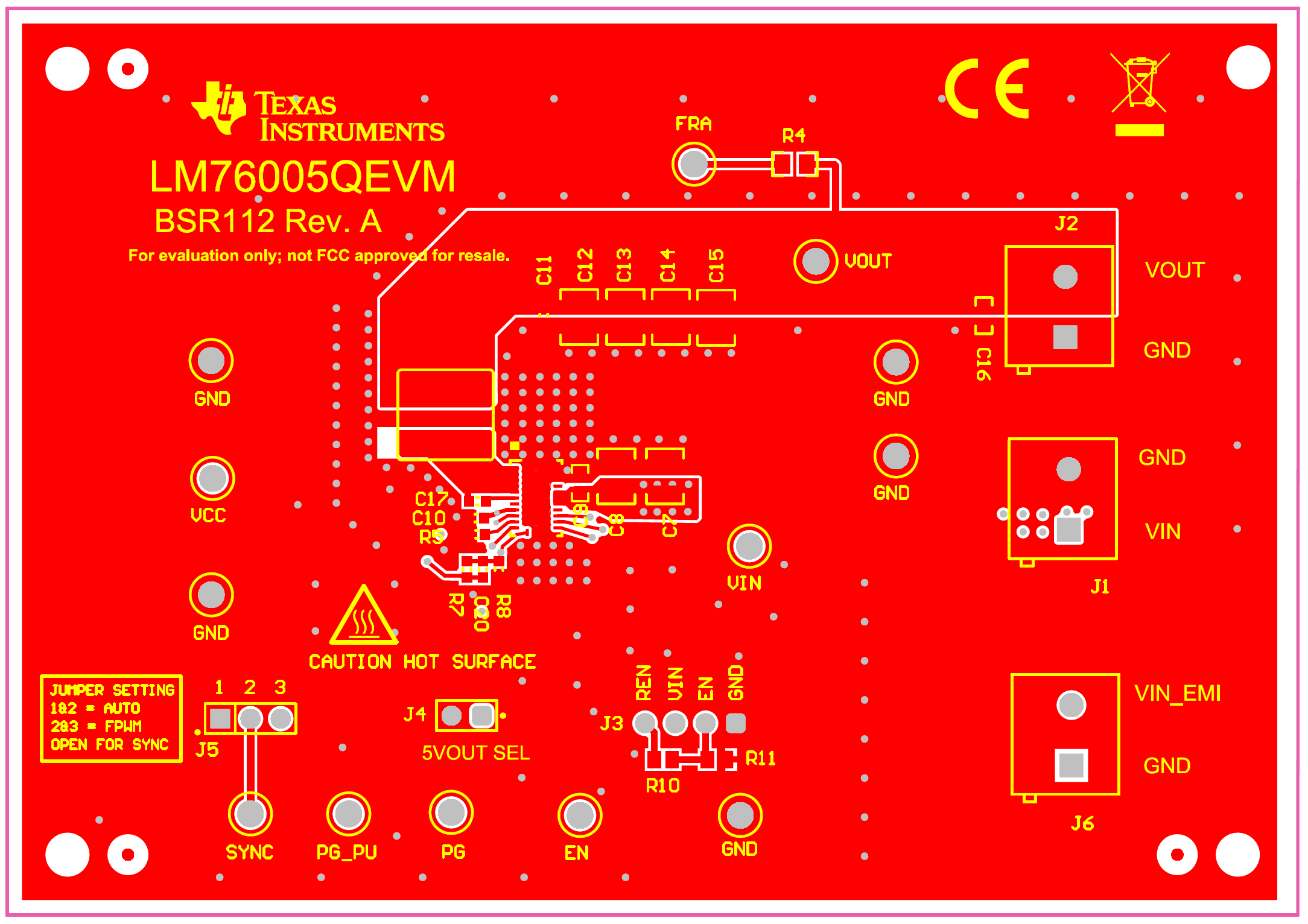

圖 4-1 頂部絲網層

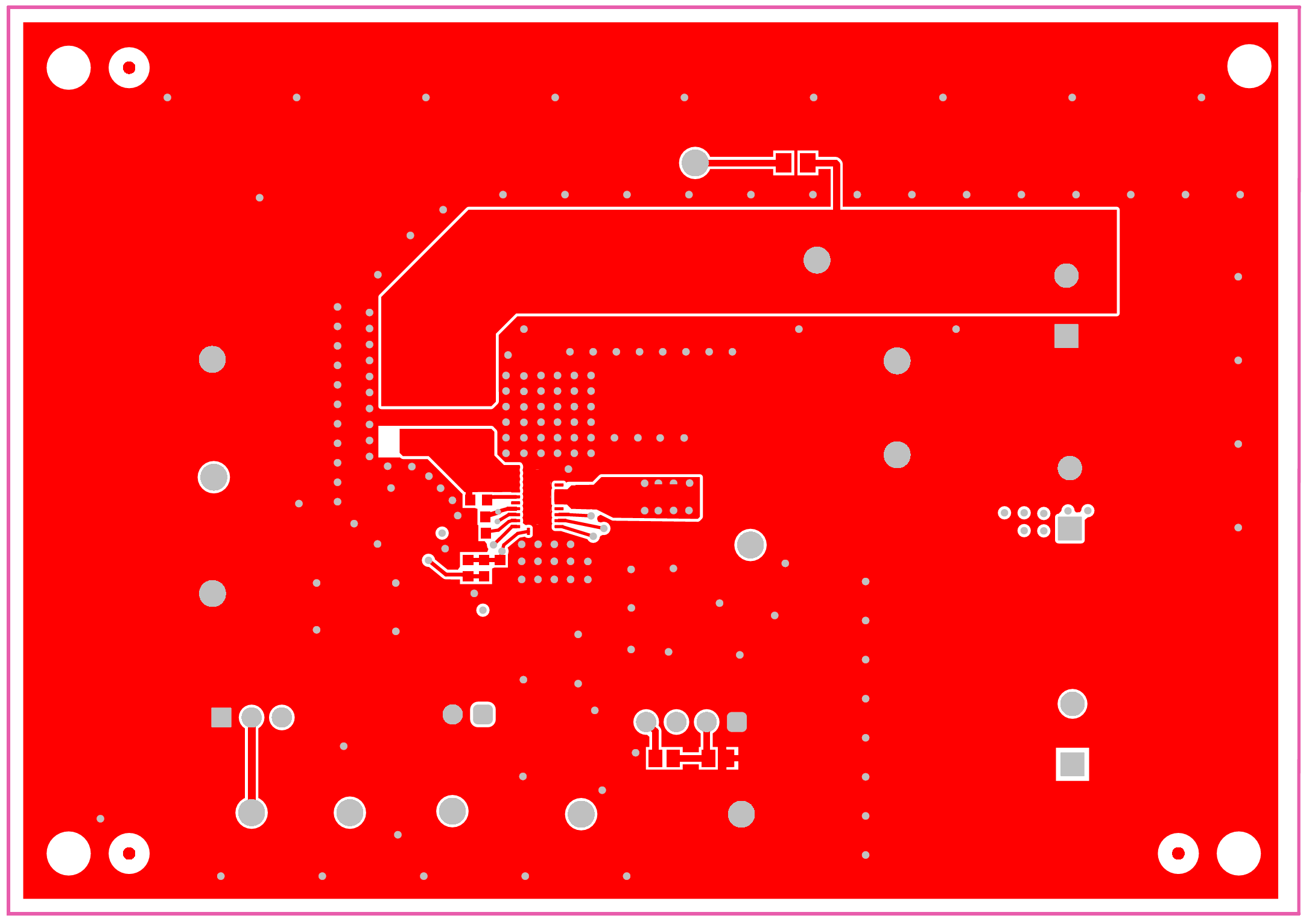

圖 4-2 頂層布線

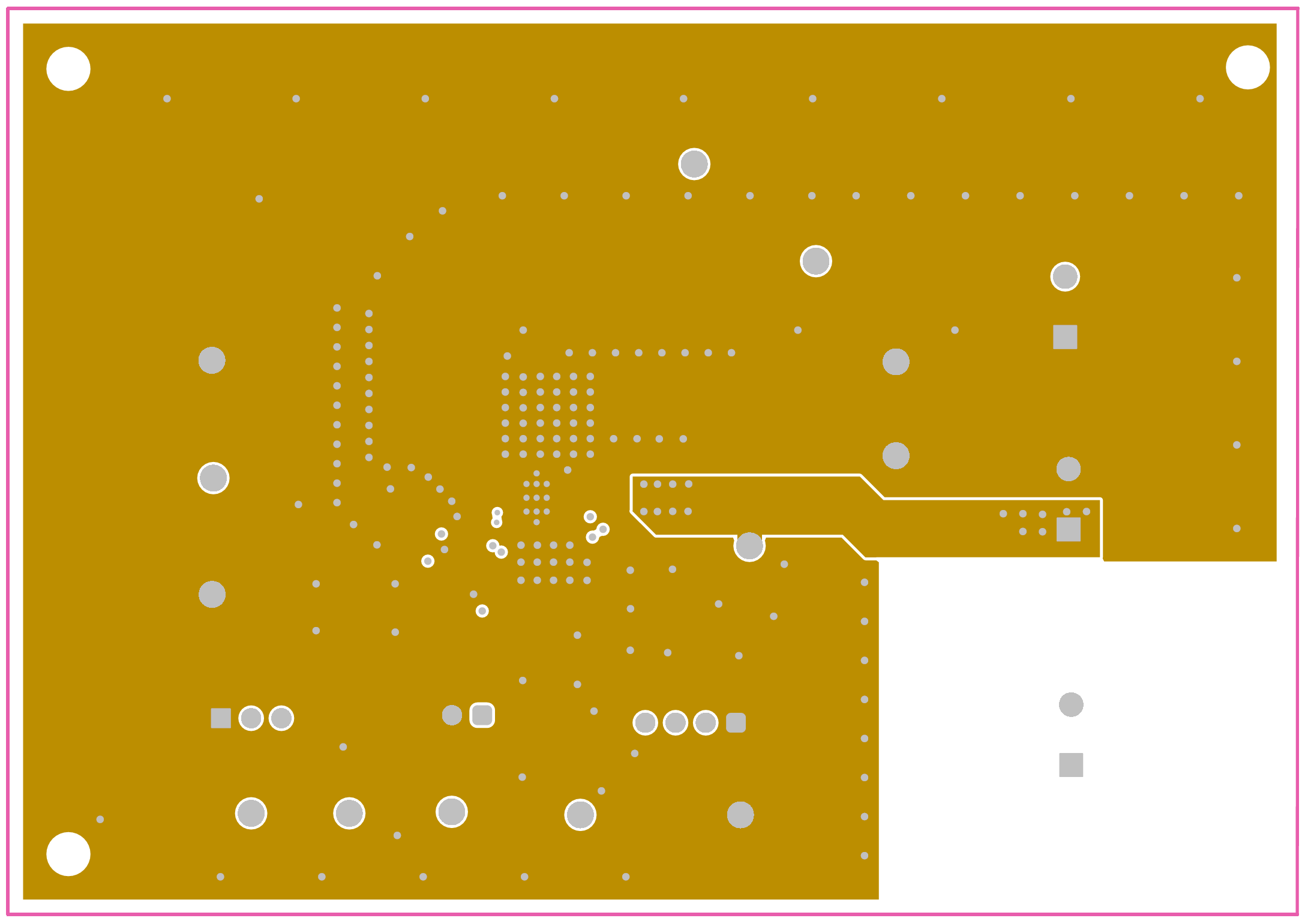

圖 4-3 中層 1 接地平面圖 4-4 中層 2 布線
圖 4-5 底層布線
圖 4-6 底層布線
