ZHCU870 August 2022 TPSM82903
2.4.1 采用 TPSM82903 降壓轉換器的電路設計
TPSM82903 經過優化，可在各種外部元件內工作。此外，TPSM82903 集成了 1μH 電感器，減小了解決方案尺寸。輸出電容的選擇會影響電路的穩定性；輸出電容的推薦值為 22μF。有關更多詳細信息，請參閱 TPSM82903 數據表。

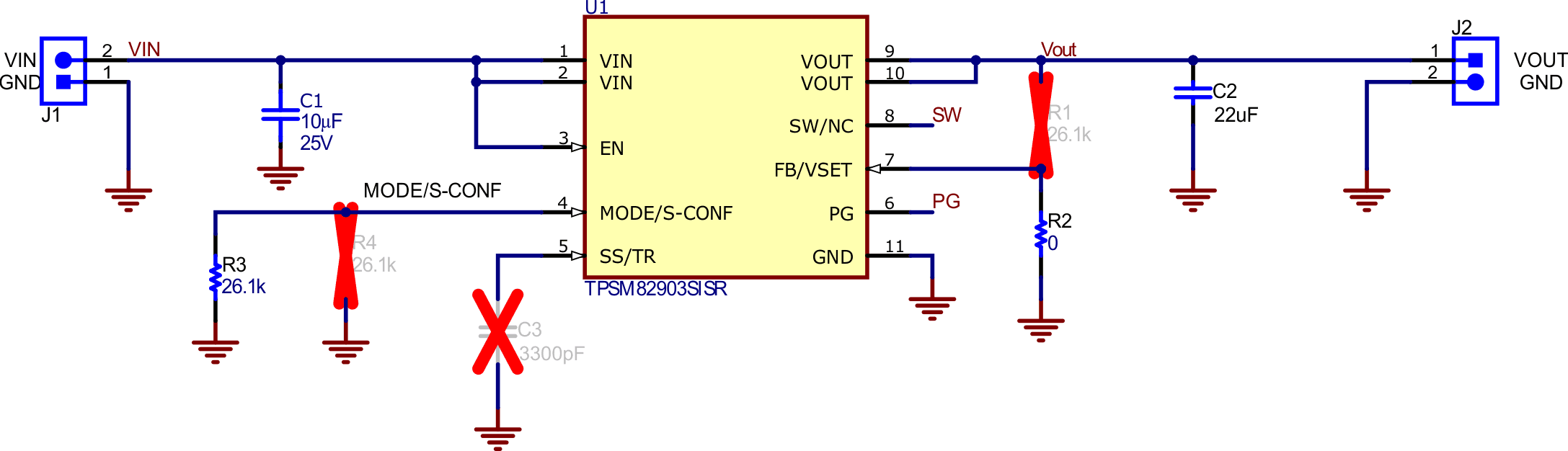

圖 2-2 采用 TPSM82903 降壓轉換器的電路設計為取得理想的濾波效果，建議使用等效串聯電阻 (ESR) 較低的小型多層陶瓷電容器 (MLCC)。本設計采用 TDK 的 10μF/25V 多層陶瓷片式電容器 (C2012X7S1E106K125AC) 作為輸入電容器，該電容器旨在承受高達 25V 的電壓，完全能夠滿足我們希望在該設計中涵蓋的輸入電壓范圍。
對于輸出電容器，額定電壓遠小于輸入電容器，僅需 6V 至 10V，選用了 Murata Manufacturing 生產的 22μF/10V 多層陶瓷片式電容器 (GRM21BD71A226ME44K)。輸入電容和輸出電容分別為 X7S 和 X7T；這兩個電容均涵蓋了本設計所需的整個溫度范圍。
MODE/S-CONF 需要 E96 電阻器系列，該系列電阻器精度為 1%，溫度系數大于或等于 ±200ppm/°C。本設計采用 Vishay 公司生產的小型封裝 CRCW040226K1FKED。
