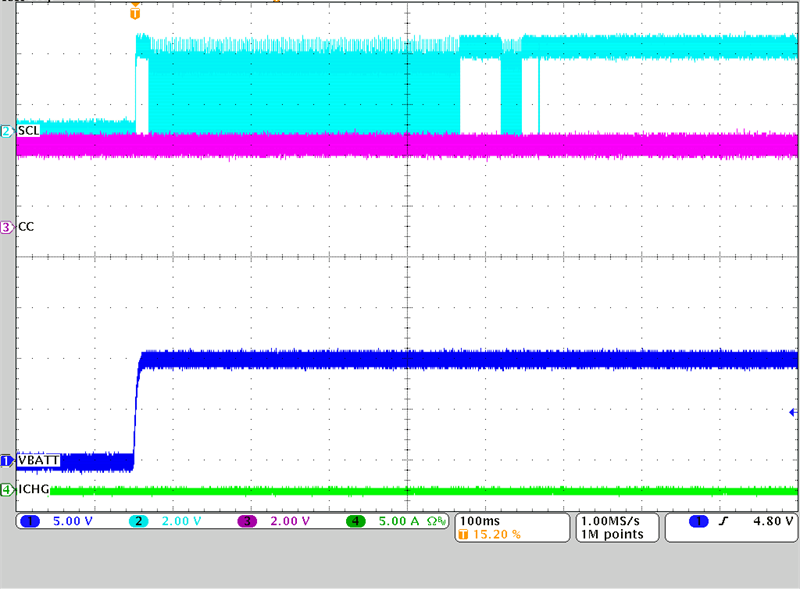

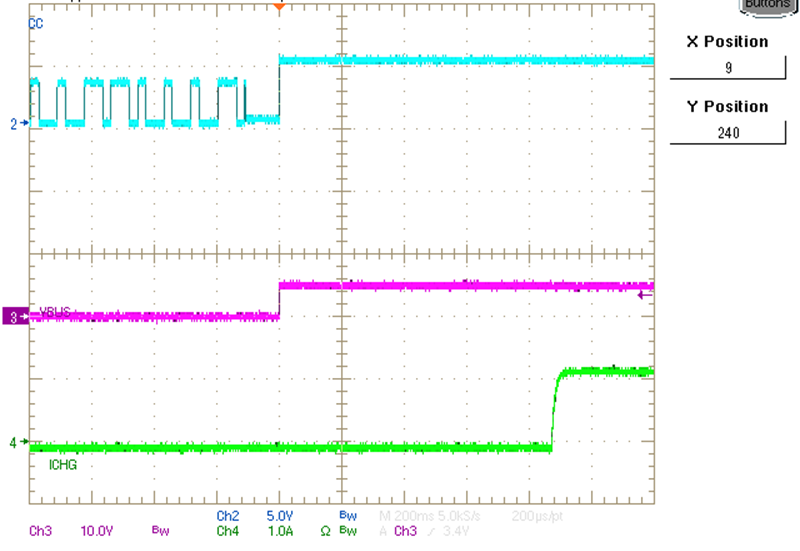

加電時，TPS25751D 會通過 I2C 配置 BQ25798，配置充電電流、預充電電流、終止電流、充電電壓和控制設置。這些初始寫入基于在基于網絡的 Application Customization Tool 中提供的答案。在協商 5V 受電 PDO 合約后，PD 控制器將根據此特定配置來設置降壓/升壓電池充電器 BQ25798，使其 V_IN 為 5V 并以 1A 電流為電池充電。

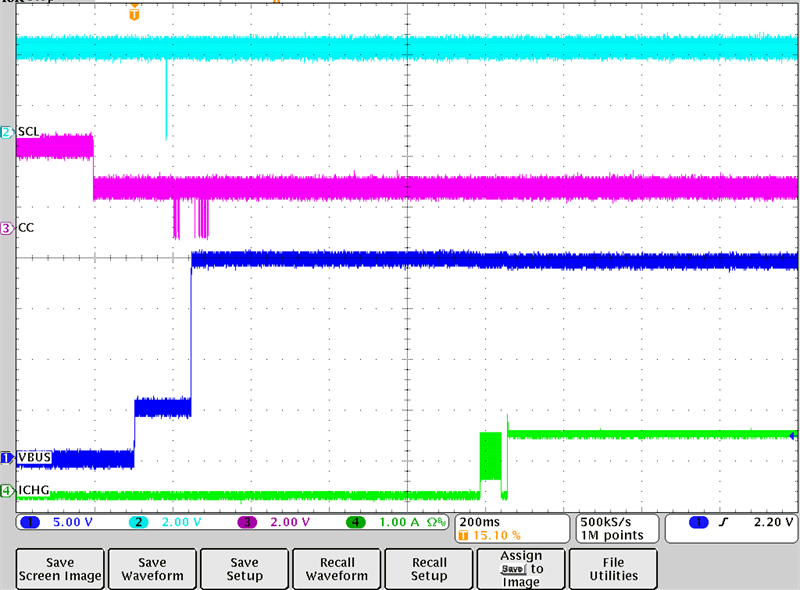

同樣，在協商 20V 受電 PDO 合約后，可以看到相同的行為，此時 PD 控制器將 V_IN 設置為 20V，同時保持充電電流為 1A。

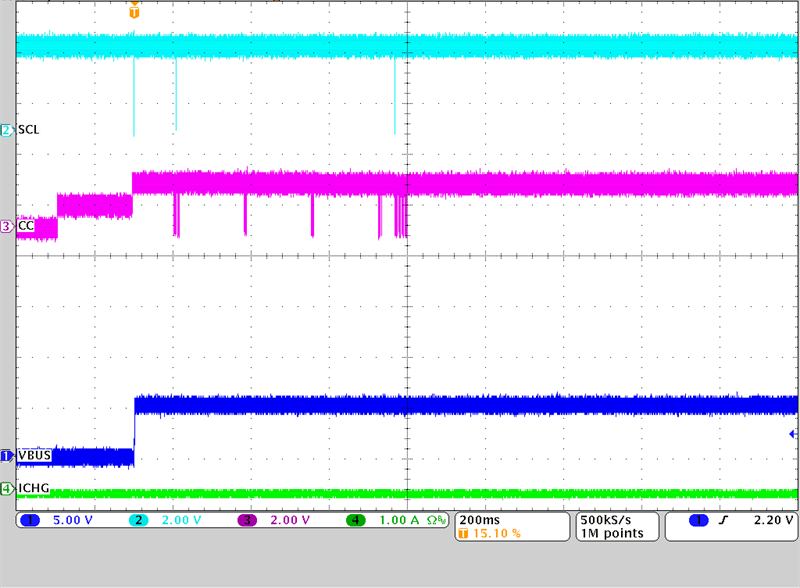

當 TPS25751D 協商供電 PDO 合約時，器件將 BQ25798 配置為在 OTG 模式下運行，以便電池可以為伙伴端口提供所需的電源。在這種情況下，BQ25798 需要將電池電壓提升至 5V，以便為另一個器件供電。

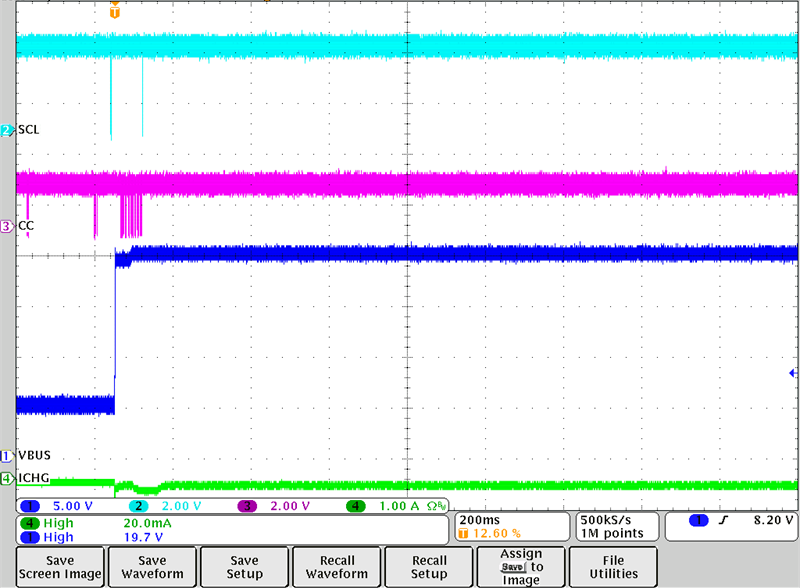

當伙伴端口和 TPS25751D 協商使用 TPS25751D 作為供電器件的 20V 合約時，可以觀察到相同的行為。

USB Type-C PD 的一項功能是能夠執行電源角色交換。圖 3-13 顯示從供電到受電的電源角色交換。

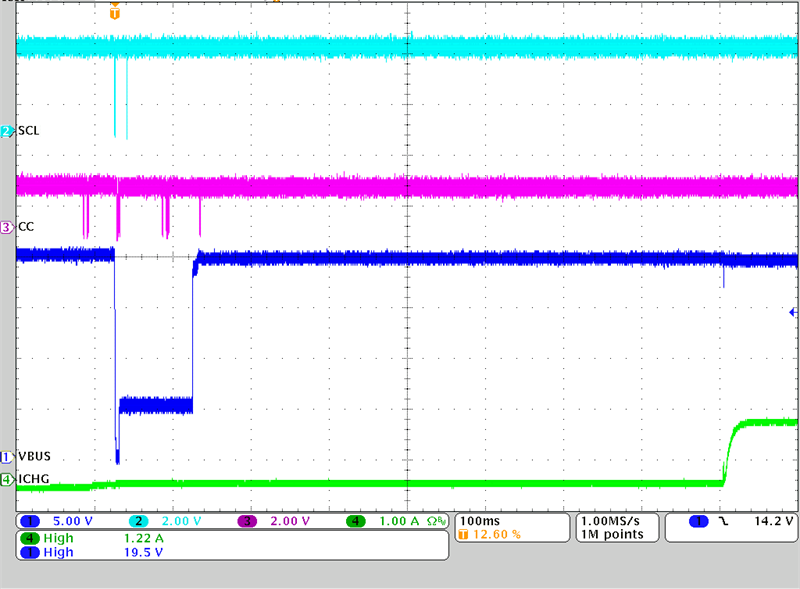

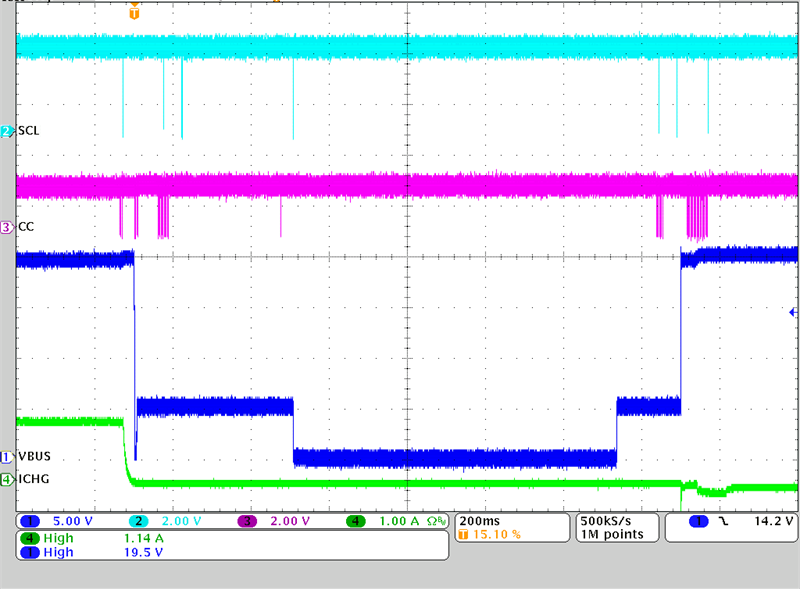

TIDA-050047 最初在 VBUS 上提供 20V 電壓。啟動電源角色交換，當端口停止供電時，VBUS 轉換為 0V。遠端 USB-C 端口成為新的電源，并協商 20V PD 協議， TIDA-050047 現在充當電源接收器。成功完成電源角色交換后，TPS25751D 會將 BQ25798 配置為充電模式。

同樣，圖 3-14 顯示可以發生從受電到供電的電源角色交換。
