PCMx120-Q1 系列器件同時支持模擬和數字 PDM 輸入，支持多達 2 個模擬輸入通道或 4 個數字 PDM 輸入通道。還可以使用模擬和數字輸入的各種組合，最多可以有 2 個模擬輸入和 2 個數字輸入同時工作。

單端或差分模擬輸入可應用于以下引腳對：IN1P、IN1M、IN2P_GPI1、IN2M_GPO1。

數字 PDM 輸入可應用于以下引腳：IN2P_GPI1、MICBIAS_GPI2、GPIO1。PDM 時鐘也可以在以下引腳上輸出：IN2M_GPO1、GPIO1。

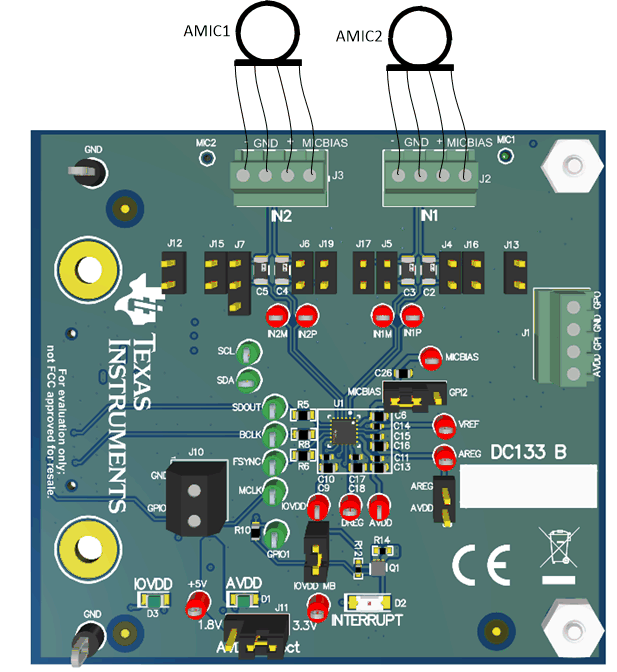

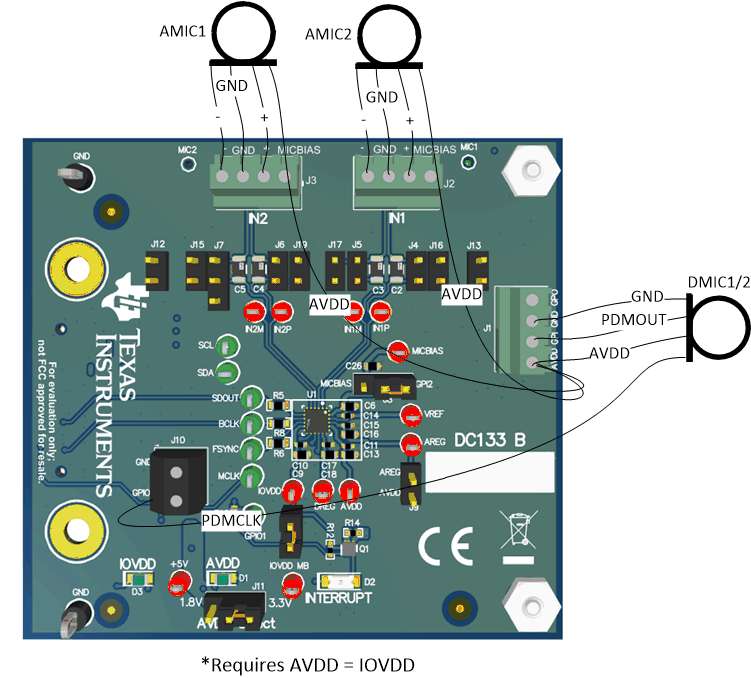

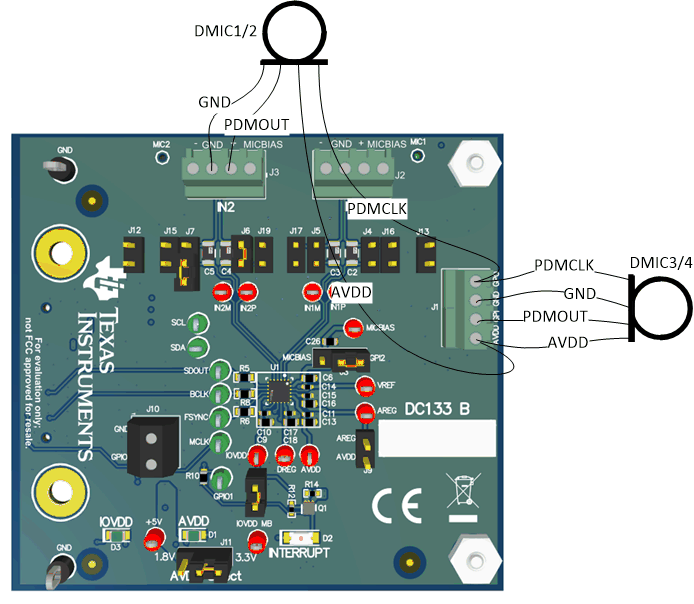

在 EVM 上，可在端子 J1、J2、J3 和 J10 上觸及這些引腳。圖 2-10、圖 2-11 和圖 2-12 說明了建議用于常見用例的引腳接口。

請注意，GPIO1 引腳以 IOVDD 域?yàn)榛鶞?zhǔn)，而 IN2P_GPI1、MICBIAS_GPI2 和 IN2M_GPO1 都以 AVDD 為基準。因此，如果除數字麥克風外還使用 2 個模擬麥克風，建議將 AVDD 和 IOVDD 設置為相同電壓，或者在 GPIO1 與數字麥克風之間放置一個電平轉換器。如果僅使用 1 個模擬麥克風，則建議將 IN1P 和 IN1M 用于模擬麥克風。如果使用數字麥克風，建議使用 IN2M_GPO1 生成 PDMCLK 信號。
