3.4 堆疊接頭
如圖 3-2 所示，多個電路板可配置為控制器-目標關系（1 個控制器和最多 5 個目標），它們彼此物理堆疊。堆疊板可以是 LP87642Q1EVM、LP87644Q1EVM、TPS65941111EVM 或 TPS65941212EVM 評估模塊。接頭 J27 和 J28 上的電路板共享 VCCA 和 GND。接頭 J29 上共享電路板之間的通信。此接頭 J29 標記在底部絲印上，如圖 3-3 所示。

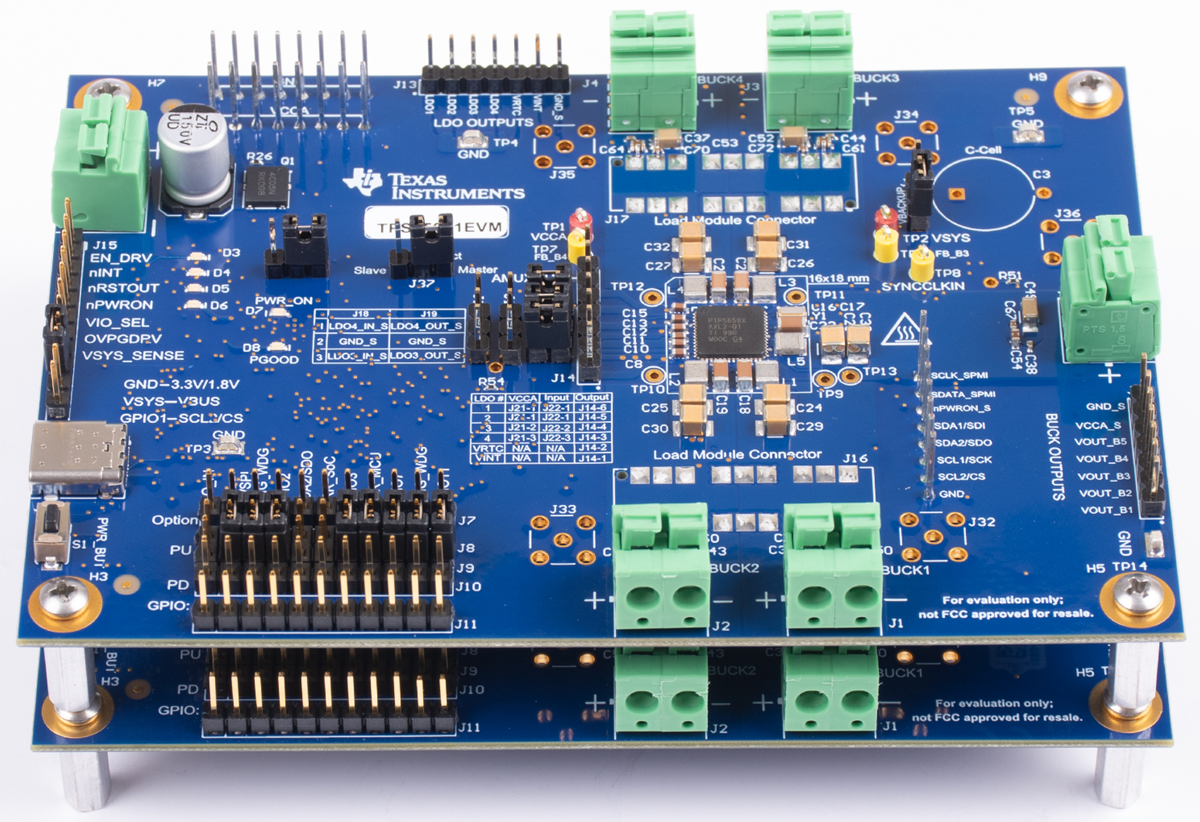

圖 3-2 EVM 控制器-目標配置
圖 3-3 EVM 底視圖
將 J22 設置為控制器位置，通過連接器 J29 上的 nPWRON_S 引腳將 nPWRON 信號從控制器連接到目標上。此信號支持控制器與目標 PMIC 之間的 SPMI 連接。跳線 J22 需要設置到目標 EVM 上的目標位置，以禁用上拉電阻。通過使用此層疊配置，一個或多個目標 EVM 將始終在控制器之后上電。
圖 3-4 接頭 J22，控制器和一個或多個目標的建議上電順序（使能）
表 3-6 接頭 J22 控制器/目標選擇
| 配置 | 說明 |
|---|---|
| 開路 | 當用作單一 PMIC 使用時（無堆疊）?？刂破?EVM 可使用 GPIO8 和 GPIO9 以連接到 EVM 上的 MCU。啟用 I2C 上拉電阻。 |
| 目標，M/S 選擇：閉路 | 目標模式。目標 EVM 可使用 GPIO8 和 GPIO9 實現 PMIC 之間的 SPMI 通信。在目標 EVM 上禁用 I2C 上拉電阻。 |
| M/S 選擇，控制器：閉路 | 控制器模式?？刂破?EVM 可使用 GPIO8 和 GPIO9 實現 PMIC 之間的 SPMI 通信。在控制器 EVM 上啟用 I2C 上拉電阻。 |
