電壓源 VIN：輸入電壓源 VIN 必須是能夠提供 10A_DC 電流的 0V 至 20V 可變直流電源。將 VIN 連接到 J4，如圖 4-2 中所示。

電壓源 V5IN：輸入電壓源 V5IN 必須是能夠提供 1A_DC 電流的 0V 至 5V 可變直流電源。將 V5IN 連接到 J1，如圖 4-2 中所示。

萬用表：

• V1：TP11 (VIN) 和 TP12 (VIN_GND) 處的 VIN
• V2：TP10 (V5IN) 和 TP9 (V5IN_GND) 處的 V5IN
• V3：J6-2 處的 VSNS 和 J6-1 處的 GSNS
• A1：VIN 輸入電流
• A2：V5IN 輸入電流

輸出負載：輸出負載必須是一個恒定電阻模式的電子負載，在 1.05V 電壓下支持 0A_DC 至 30A_DC 電流。

示波器：可以使用數字或模擬示波器來測量輸出紋波。必須針對以下條件來設置示波器：

• 1M? 阻抗
• 20MHz 帶寬
• 交流耦合
• 1μs/div 水平分辨率
• 20mV/div 垂直分辨率

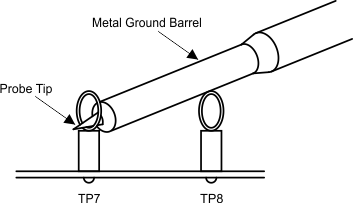

測試點 J6 可用于使用帶有最短引線式接地線夾的無源探針來測量差分輸出紋波電壓。對于開關節點電壓測量，可以使用 TP7 和 TP8，方法是將無源探針尖端穿過 TP7 并將接地筒固定在 TP8 上，如圖 4-1 所示。在本例中，由于接地環路較大，使用引線接地可能會產生額外的噪聲。

風扇：在運行過程中，此 EVM 上的某些元件可能會變熱，達到 60°C 的溫度。建議使用一個 200–400 LFM 的小型風扇來降低 EVM 運行時的元件溫度。風扇未運行時不得探測 EVM。

建議線規：

1. VIN 到 J4（8V 至 20V 輸入）
   每個輸入連接的建議線規是 1 × AWG 14，導線總長度小于 4 英尺（2 英尺用于輸入，2 英尺用于返回）。
2. V5IN 到 J1（5V 輸入）
   每個輸入連接的建議線規是 1 × AWG 18，導線總長度小于 4 英尺（2 英尺用于輸入，2 英尺用于返回）。
3. J12 到負載
   最低建議線規是 2 × AWG 14，導線總長度小于 4 英尺（2 英尺用于輸入，2 英尺用于返回）。
