2 使用入門

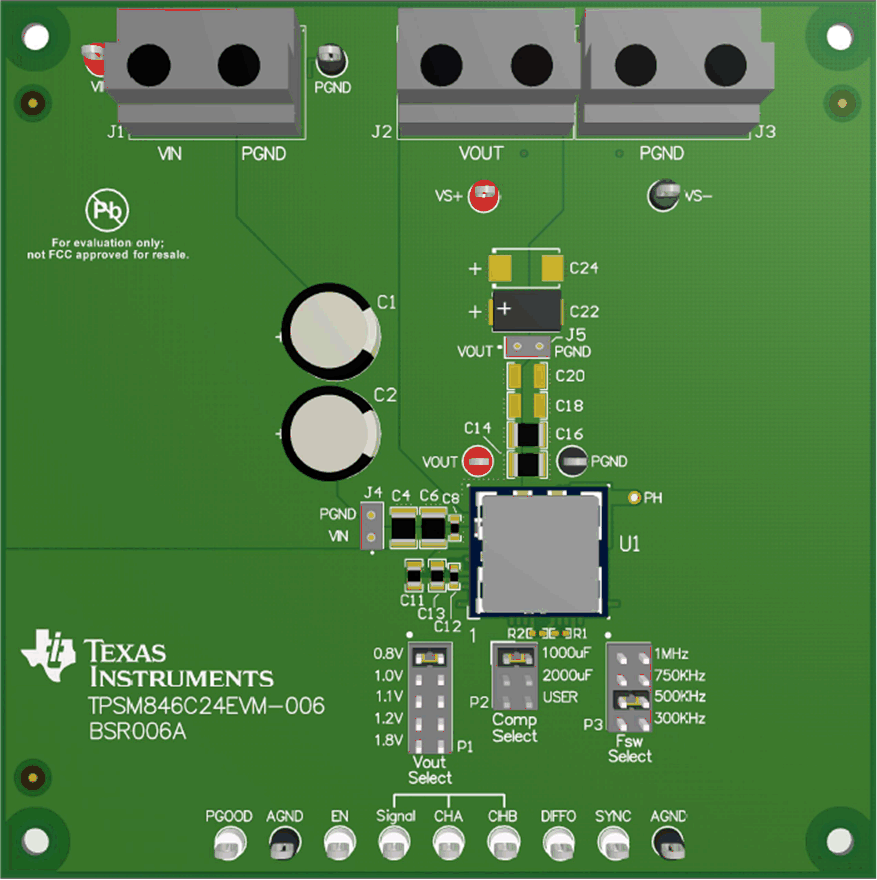

圖 2-1 突出顯示了與 EVM 相關聯的用戶界面項目。極化輸入電源端子塊 (TB1) 用于連接到主機輸入電源。TB2 允許兩個端子用于 VOUT，TB3 允許兩個端子用于 PGND 以連接到負載。這些端子塊可以使用高達 10 AWG 的導線。

位于輸入端子塊和輸出端子塊附近的 VIN 監測器（VIN 和 PGND）測試點和 VOUT 監測器（VS+ 和 VS–）測試點旨在用作電壓監視點，可以連接電壓表來測量輸入和輸出電壓。不要將這些 VIN 和 VOUT 監測測試點用作輸入電源或輸出負載連接點。連接到這些測試點的 PCB 跡線不支持高電流。

VIN 示波器 (J1) 和 VOUT 示波器 (J2) 測試點可用于通過示波器監測 VIN 和 VOUT 波形。這些測試點旨在與配有低電感接地引線（接地彈簧，安裝到示波器接地筒）的無帽示波器探針一同使用。每個測試點的兩個插座的中心間距為 0.1 英寸。將示波器探頭尖端插入標有 VIN 或 VOUT 的插座，并將示波器接地引線插入標有 PGND 的插座的孔中。

位于 EVM 底部的測試點可用于測試器件的功能。對這些測試點進行的任何外部連接都應以某個 AGND 測試點為基準。關于各控制測試點的更多信息，請參閱Topic Link Label3。

Vout Select 跳線 (P1) 用于測試輸出電壓。使用跳線選擇五個輸出電壓之一。如果需要不同于使用跳線選擇的五個電壓，請使 P1 跳線保持開路狀態，并在 EVM 上的 R2 位置焊接正確的電阻。

Comp Select 跳線 (P2) 為 V_OUT 總線上的總輸出電容設置適當?shù)念l率補償。EVM 出廠時在電路板上加載了大約 1000μF 的輸出電容。電路板上提供了用于添加額外輸出電容（C18–C21、C24、C25）的位置。在 1000μF 位置加載默認 Comp Select 跳線，這是 1000μF 至 1500μF 輸出電容的正確設置。標有 2000μF 的跳線位置針對 1500μF 至 3000μF 的輸出電容選擇補償元件。標有 USER 的跳線位置針對 3000μF 至 5000μF 的輸出電容選擇補償元件。有關選擇補償元件的更多信息，請參閱 TPSM846C24 4.5V 至 15V 輸入、0.5V 至 2.0V 輸出、35A 電源模塊數據表。

Fsw Select 跳線 (P3) 用于設置開關頻率，從 300kHz、500kHz、750kHz 和 1MHz 中進行選擇。跳線默認選擇 500kHz 位置。
