B DAC12DL3200EVM 板載時鐘配置

此附錄提供了針對板載時鐘模式修改 EVM 的設置。在此模式下，無需外部時鐘。LMK04828 使用板載 100MHz VCXO 和內部 PLL2 來提供所需的時鐘與 LMX2592。

DAC12DL3200EVM GUI 提供了 12 個適用于此模式的配置文件。以下列表描述了其中一些配置文件：

1. LMK_100M_LMX_6400M_Mode2_NRZ_Single_DAC.cfg：在模式 2 下運行 DAC，采樣速率為 6.4GHz。
2. LMK_100M_LMX_3200M_Mode0_NRZ_Dual_DAC.cfg：在模式 0 下運行 DAC，采樣速率為 3.2GHz。
3. LMK_100M_LMX_1600M_Mode1_NRZ_Dual_DAC.cfg：在模式 1 下運行 DAC，采樣速率為 1.6GHz。
4. LMK_100M_LMX_6400M_Mode0_2xRF_Dual_DAC.cfg：在模式 0 下運行 DAC，采樣速率為 6.4GHz。
5. LMK_100M_LMX_6400M_NCOA_1_4_100_400MHz.cfg：在 NCO 模式下運行 DAC，CHA 輸出選項為 100MHz、200MHz、300MHz 和 400MHz。

在使用“LMK_100M_LMX_6400M_Mode2_NRZ_Single_DAC.cfg”配置文件時，LMK04828 為 LMX2592 提供 100MHz 參考時鐘，為 DAC 提供 50MHz SYSREF 時鐘，為 TSW14DL3200EVM 上的 FPGA 提供 400MHz 參考時鐘。

LMX2592 使用來自 LMK04828 的 100MHz 參考時鐘和內部 PLL 為 DAC 提供 6.4GHz 時鐘。所有時鐘均與 100MHz VCXO 同步。

若要配置 DAC12DL3200EVM 以使用板載時鐘模式，請完成以下步驟：

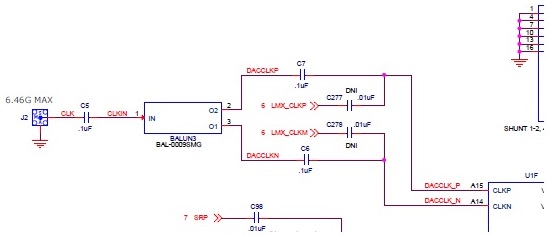

1. 移除 C7 和 C6，并安裝 C277 和 C278。
2. 為 FB28 安裝 MuRata BLM18AG121TN1D 或等效器件。這位于 Y2 下方的電路板底部。
3. 移除 LMX_CE 跳線 J6 上的分流器。

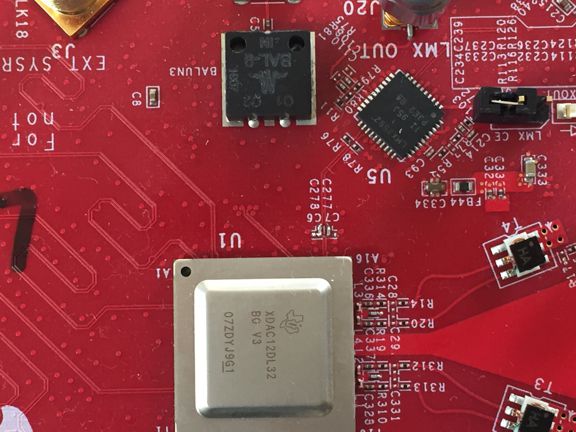

   圖 B-1 板載時鐘設置
4. 移除信號發(fā)生器。
5. 使用 DAC12DL3200 GUI 對 DAC 進行編程。
   1. 按下 EVM 上的 DAC RESET（DAC 復位）開關。
   2. 在 DAC GUI Low Level View 選項卡中，選擇名為“LMK_100M_LMX_6400M_Mode2_NRZ_Single_DAC.cfg”的配置文件。
6. 使用 HSDC Pro GUI 發(fā)送測試圖形。

LMK04828 將備用時鐘 (DCLK10) 路由到 SMB J26 和 J28，它們可用于驗證 LMK 工作。默認情況下，GUI 禁用此時鐘?？墒褂?LMK04828 Clock Outputs（LMK04828 時鐘輸出）選項卡啟用此時鐘。將 CLKout 10 和 11 DCLK 類型設置為“LVPECL 2000mV”，將 DCLK 分頻器設置為“24”，為這些 SMB（LMKOUTP、LMKOUTN）提供 100MHz 時鐘。

LMX2592 將備用時鐘 (RFOUTB) 路由到 SMB J20，它可用于驗證 LMX 工作。默認情況下，GUI 禁用此時鐘。點擊 LMX2592 選項卡，并取消選中 OUTB PD 框?，F在 SMB 連接器 J20 (LMX OUT) 上有一個 6.4GHz 音調。

可重新配置 LMX2582 和 LMK04828 以實現更多功能，但此 EVM 并非用作這些器件的完整評估平臺。關于完整的評估平臺，請參閱 LMK04828EVM 工具文件夾和 LMX2592EVM 工具文件夾。
