6.5 序列配置
TPS65219 GUI 具有序列配置選項卡，用于修改和繪制上電和下電序列。Power-Up Sequence 和 Power-Down Sequence 選項卡根據相應的設置，將每個信號的電壓電平繪制為時間的函數。
繪制特性

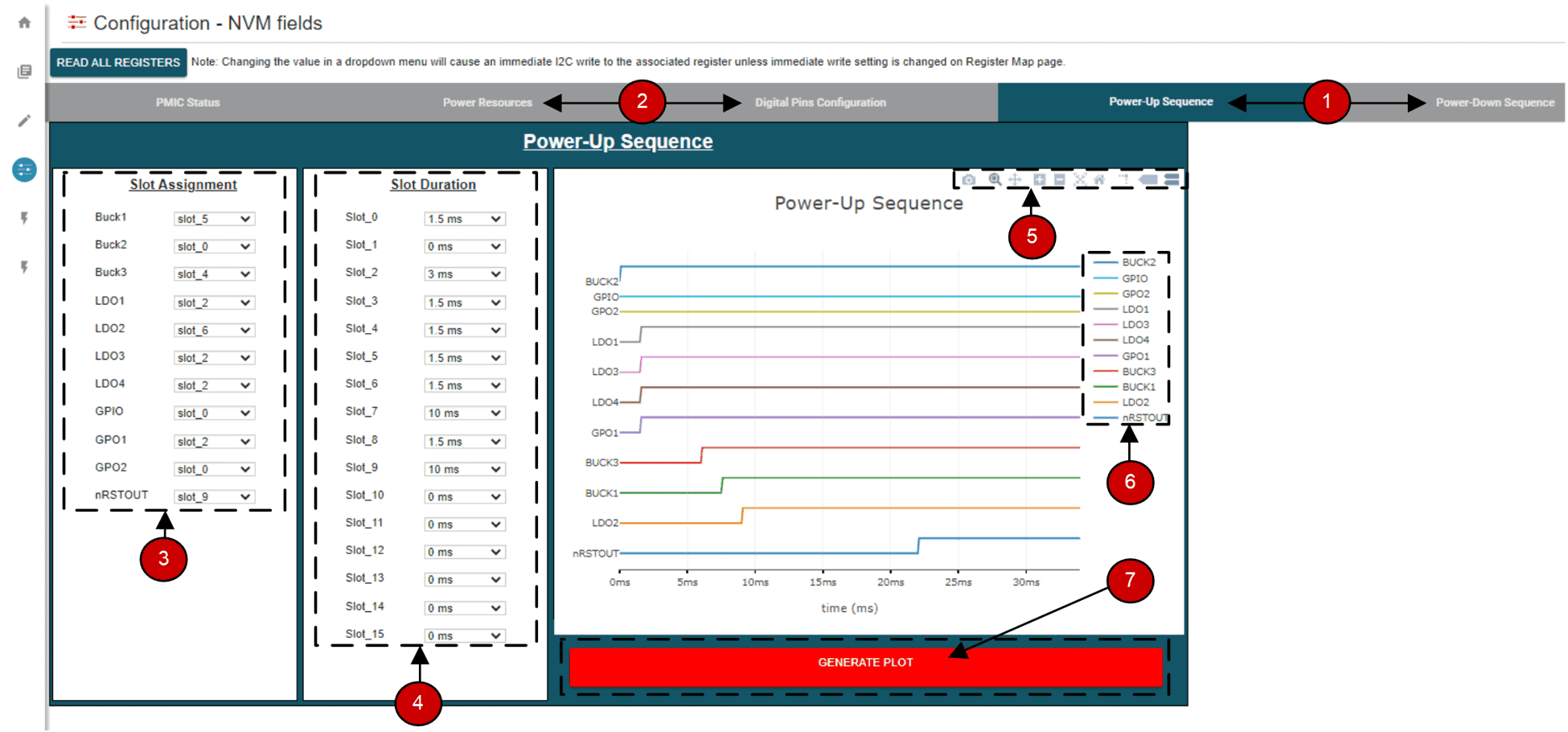

圖 6-11 展示了序列配置選項卡的特性。
圖 6-11 序列繪制工具注： 圖中的上升和下降持續時間不準確。實際上升和下降時間取決于負載電容和其他變量。
- Power-Up Sequence 和 Power-Down Sequence 繪制選項卡。
- 繪制時，在活動狀態下禁用的電源軌始終保持低電平。在 Power Resources 或 Digital Pins Configuration 選項卡中配置這些設置。
- 時隙分配：TPS65219 具有 16 種可能的時隙分配（時隙 0 至?xí)r隙 15），可將這些時隙分配給每個電源軌，以實現靈活的電源序列。
- 時隙持續時間：TPS65219 具有四個可能的時隙持續時間（0ms、1.5ms、3ms、10ms），可將這些時隙持續時間分配給每個時隙，以實現靈活的電源序列。
- 將鼠標懸停在圖上時，將顯示繪制菜單欄。菜單欄選項對該特性進行了詳細說明
- 點擊圖例中的信號可更改可見性。
- 按下 Generate Plot 按鈕可繪制設計。根據哪個信號先上升或先下降來對信號進行排序
菜單欄選項
繪制菜單欄有多項設置，包括：
- 攝像機: 將繪圖下載為 PNG 格式
- 縮放：在圖上左鍵點擊并拖動鼠標可放大所選區域。默認啟用。
- 平移：左鍵點擊并拖動鼠標可導航繪圖。
- 放大
- 縮小
- 自動縮放圖形
- 復位軸
- 像尖峰那樣切換
- 懸停時顯示最近的數據
- 懸停時比較數據。默認啟用。
