ZHCUAA2B March 2017 – June 2022

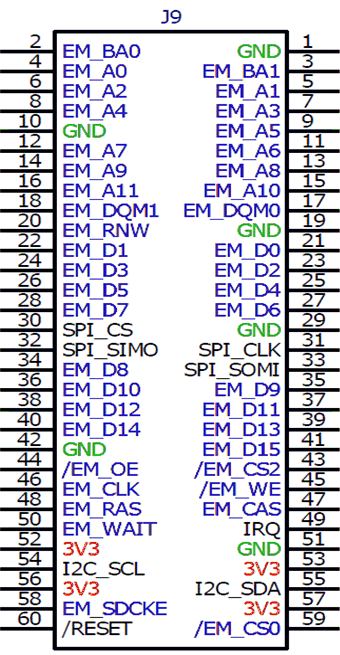

4.2 外部連接器 – J9
外部連接器 J9 可用于將controlCARD （控制卡）與另一電路板連接。能夠連接到 EMIF2、SPI-C、I2C-A 和 2 個 GPIO – 從技術上來看，這些 GPIO 上提供的任何外設多路復用選項都是可行的。
請注意，連接到此連接器的 SPI 部分的 GPIO (122-125) 也連接到 microSD 連接器。在任何具體時刻，只應使用一種連接器，以避免爭用。
請注意，連接到此連接器的 EMIF 數據線的 GPIO (53-68) 和連接到此連接器的 I2C 部分的 GPIO（91 和 92）也會通過 HSEC 連接器連接到基板。這些 GPIO 應用于連接到基板或在此接頭上使用，以避免爭用。
圖 4-2 顯示了與 J9 配合使用的連接器是 Hirose DF40HC(4.0)-60DS-0.4V(51)。
圖 4-2 Hirose DF40HC(4.0)-60DS-0.4V(51)
