1.4 EVM 原理圖

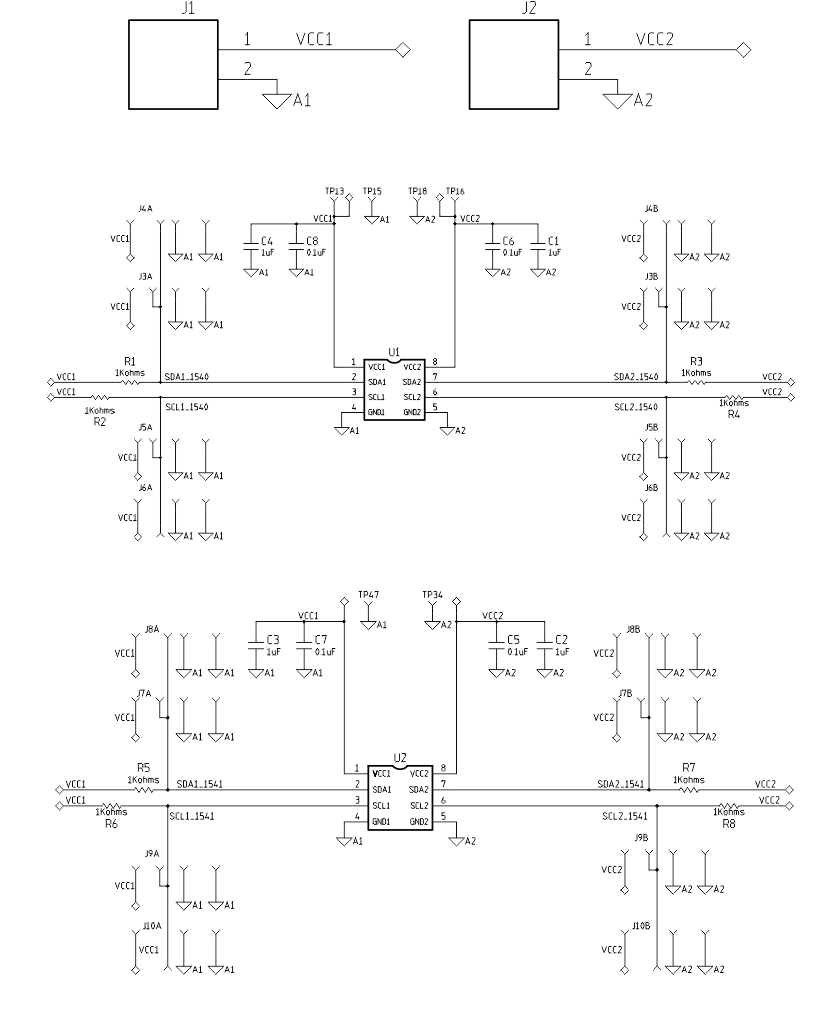

此 EVM 的原理圖如圖 1-3 所示。
圖 1-3 ISO154xEVM 原理圖表 1-1 ISO154xEVM 說明
| 標簽 | 說明 |
|---|---|
| U1 | ISO154x，默認填充為 ISO1540 |
| U2 | ISO154x，默認填充為 ISO1541 |
| J1 | 1 側電源端子塊 (VCC1) |
| J2 | 2 側電源端子塊 (VCC2) |
| TP15、TP47 | 1 側 GND 測試點 (GND1) |
| TP18、TP34 | 2 側 GND 測試點 (GND2) |
| TP13 | VCC1 測試點 |
| TP16 | VCC2 測試點 |
| J3A、J4A | 4 引腳跳線連接到 U1 的 VCC1、SDA1、GND1 |
| J5A、J6A | 4 引腳跳線連接到 U1 的 VCC1、SCL1、GND1 |
| J3B、J4B | 4 引腳跳線連接到 U1 的 VCC2、SDA2、GND2 |
| J5B、J6B | 4 引腳跳線連接到 U1 的 VCC2、SCL2、GND2 |
| J7A、J8A | 4 引腳跳線連接到 U2 的 VCC1、SDA1、GND1 |
| J9A、J10A | 4 引腳跳線連接到 U2 的 VCC1、SCL1、GND1 |
| J7B、J8B | 4 引腳跳線連接到 U2 的 VCC2、SDA2、GND2 |
| J9B、J10B | 4 引腳跳線連接到 U2 的 VCC2、SCL2、GND2 |
| C1、C2、C3、C4 | 1.0μF 濾波電容器 |
| C5、C6、C7、C8 | 0.1μF 濾波電容器 |
| R1、R2、R5、R6 | 1kΩ 0603 封裝上拉電阻器連接到 VCC1 |
| R3、R4、R7、R8 | 1kΩ 0603 封裝上拉電阻器連接到 VCC2 |
