6.2 上升時間測試設置

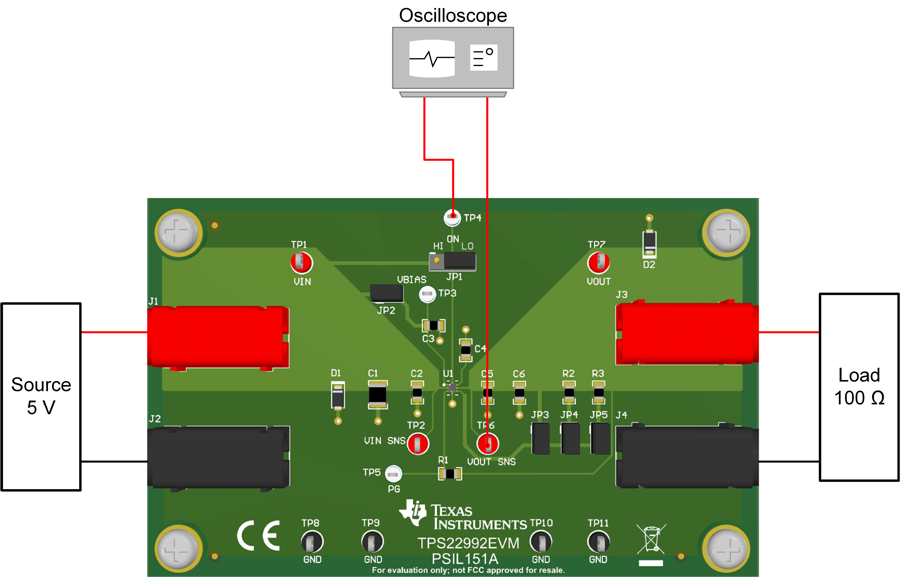

圖 5 顯示了用于測量 TPS22992 上升時間的測試設置。使用函數發生器向開關的 ON 引腳施加方波，并使用電源向 VIN 端子施加電壓。使用示波器觀察 VOUT 檢測處的波形，以測量開關在給定輸入電壓下的壓擺率和上升時間。
圖 6-2 上升時間測試設置ZHCUAF9 May 2021
圖 5 顯示了用于測量 TPS22992 上升時間的測試設置。使用函數發生器向開關的 ON 引腳施加方波，并使用電源向 VIN 端子施加電壓。使用示波器觀察 VOUT 檢測處的波形，以測量開關在給定輸入電壓下的壓擺率和上升時間。
圖 6-2 上升時間測試設置
