ZHCUAI4 May 2021
5.4 “Registers”選項卡
“Registers”選項卡提供 TMP126 器件中寄存器和位的交互。
“Auto Read”下拉框配置寄存器內容輪詢。當“Auto Read”關閉時，需要點擊“Read Register”，來獲取當前寄存器的內容?！癛ead All Registers”可用于立即獲取所有寄存器的內容。當“Write Register”按鈕旁邊的下拉框被設置為“Immediate”時，該按鈕將顯示為灰色并被禁用。每次修改寄存器時，Immediate 模式都會觸發寫入操作。選擇 Deferred 模式時，會啟用“Write Register”按鈕，除非點擊“Write Register”按鈕，否則不會執行寫入操作。這些設置使用戶可以完全控制 SPI 活動，并可以使用示波器、邏輯分析儀或總線監聽器件輕松觀察各個事務。

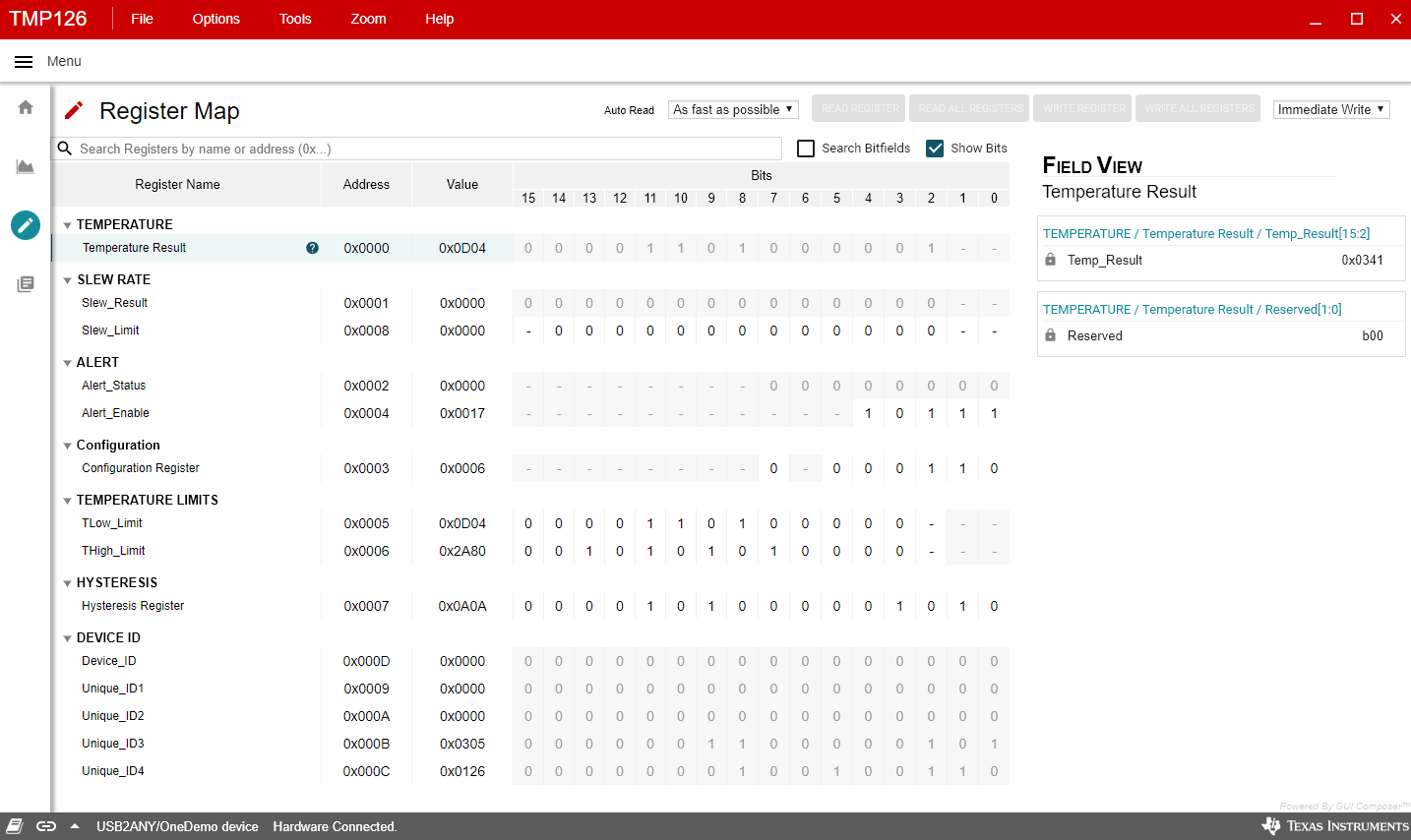

圖 5-4 Registers
