2.9 上電
圖 2-14 和圖 2-15 顯示了 TPS56C215EVM-762 的啟動波形。在圖 2-14 中，一旦輸入電壓達到 UVLO 閾值，輸出電壓就會上升。在圖 2-15 中，最初施加輸入電壓，并通過在 J2 上使用跳線將 EN 連接至 GND 來禁止輸出。當跳線被移除時，EN 被釋放。當 EN 電壓達到使能閾值電壓時，啟動序列開始、輸出電壓斜升至 1.2 V 的外部設置值。這些圖中的輸入電壓為 12V、負載為 1Ω。

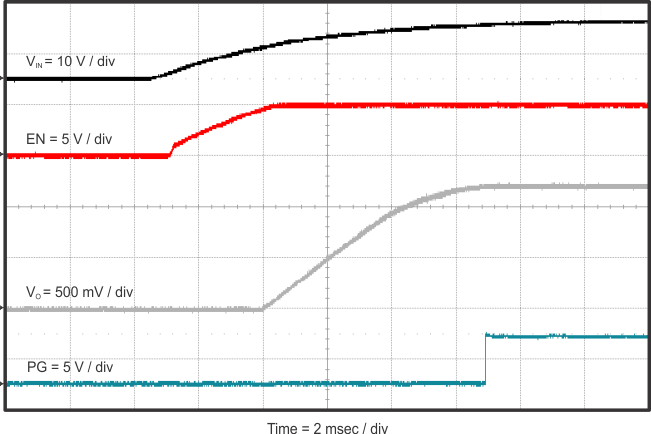

圖 2-14 TPS56C215EVM-762 相對于 VIN 的啟動

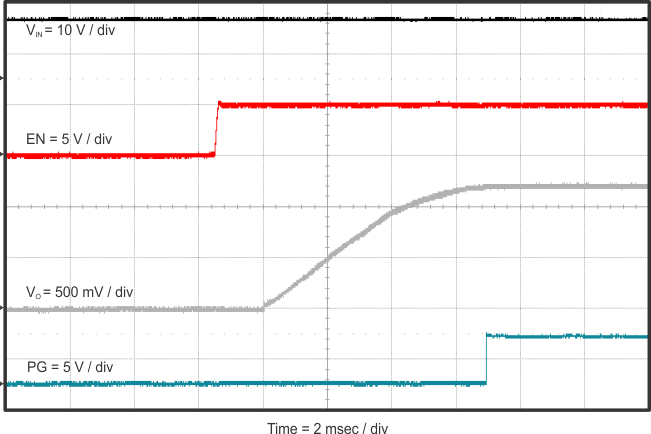

圖 2-15 TPS56C215EVM-762 相對于使能的啟動
