ZHCUAM2A December 2020 – May 2021
3.10 斷續電流限制
圖 3-30 至 圖 3-31 顯示了 TPS543320 斷續電流限制功能。這些波形通過 U2 進行測量。圖 3-30 顯示了在電流限制設置下的過載響應，而 圖 3-31 顯示了輸出端硬短路響應。
圖 3-31 顯示了 TPS543320 在輸出過載時進入斷續模式。TPS543320 在斷續等待時間后嘗試重啟，但輸出端仍然存在過載。在下一次重啟嘗試中，過載已消除，因此 TPS543320 正常啟動。

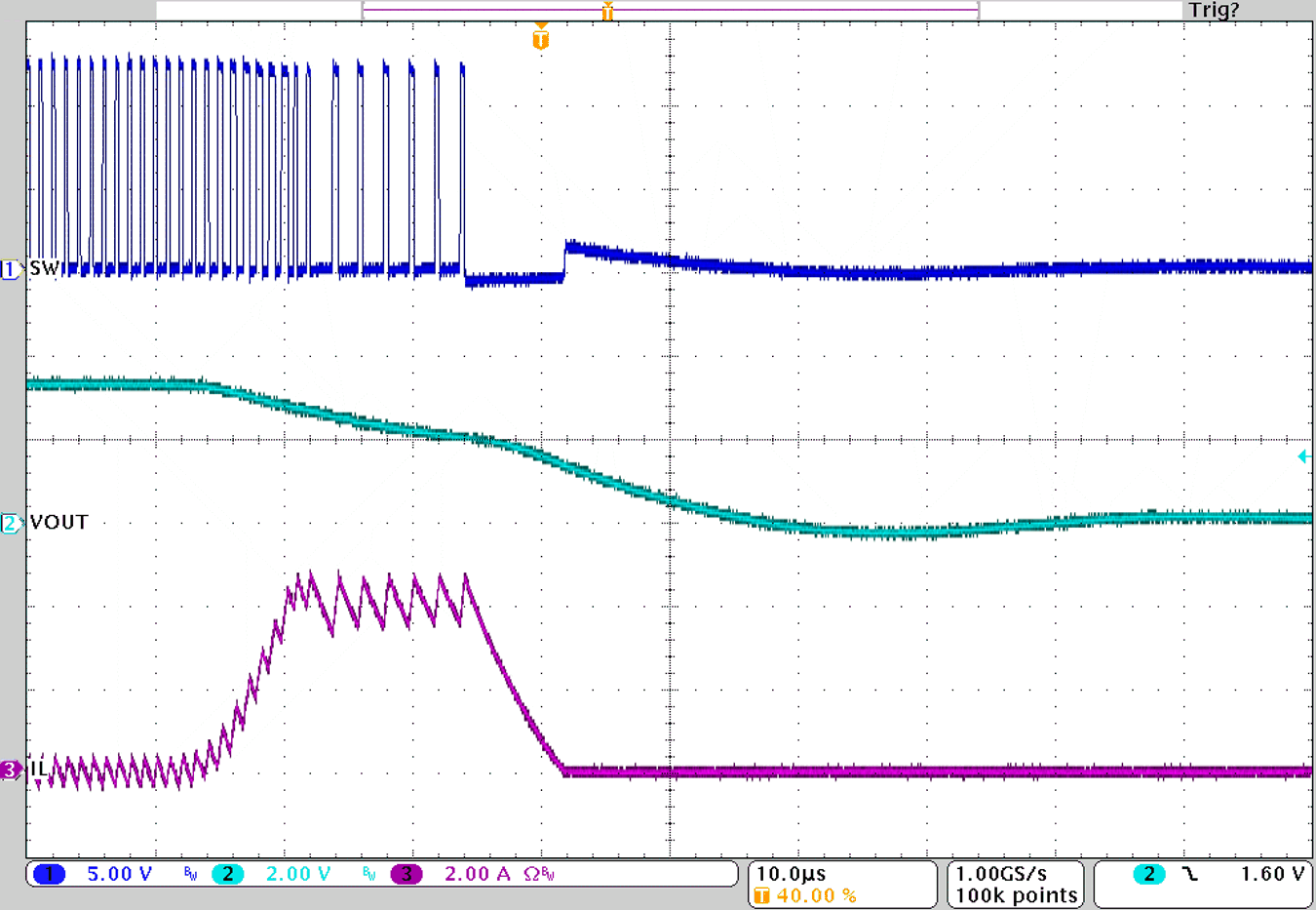

圖 3-30 U2 輸出過流保護 –

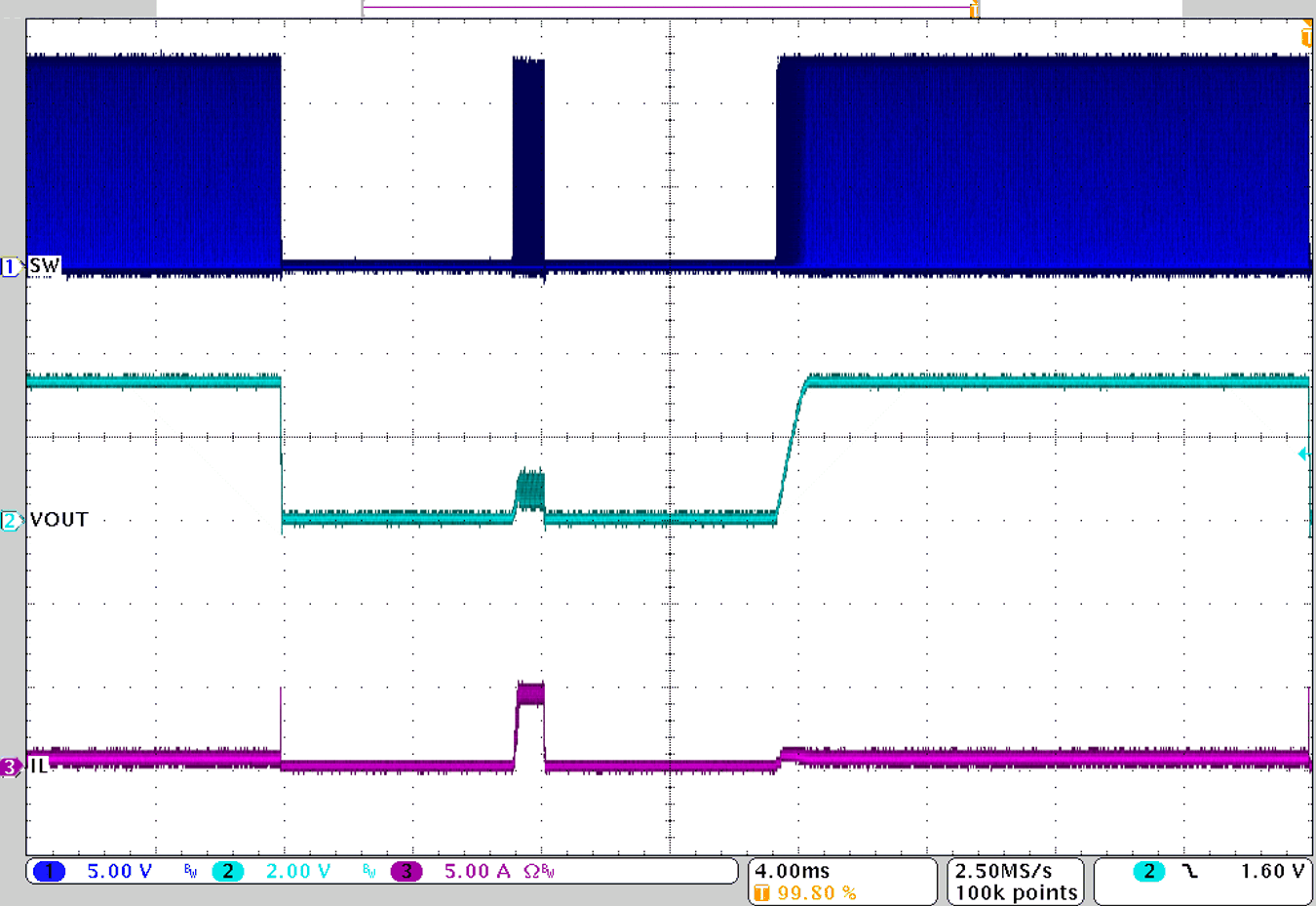

圖 3-31 U2 OCP 斷續和恢復
