ZHCUAN3 February 2021
6.3 輸出
僅在以下情況下才需要 R10：優先使用它來直接測量元件的 LVDS 輸出，或該電路板用于直接饋入 FPGA 等其他互連器件的輸入。否則，可以不安裝 R10。
圖 6-3 輸出側原理圖
J21 和 J22 與 0.1uF 電容器一起安裝。如果不能使用探頭測量 R10 上的 LVDS 輸出或使用差分探頭，這些電容器允許在 50Ω 端接示波器上看到信號的交流部分。如果設備可用于相對于 100Ω 電阻器或差分探頭測量 LVDS 輸出，則可以將 J21 和 J22 替換為 0Ω 電阻器，以保持輸出信號的直流完整性。

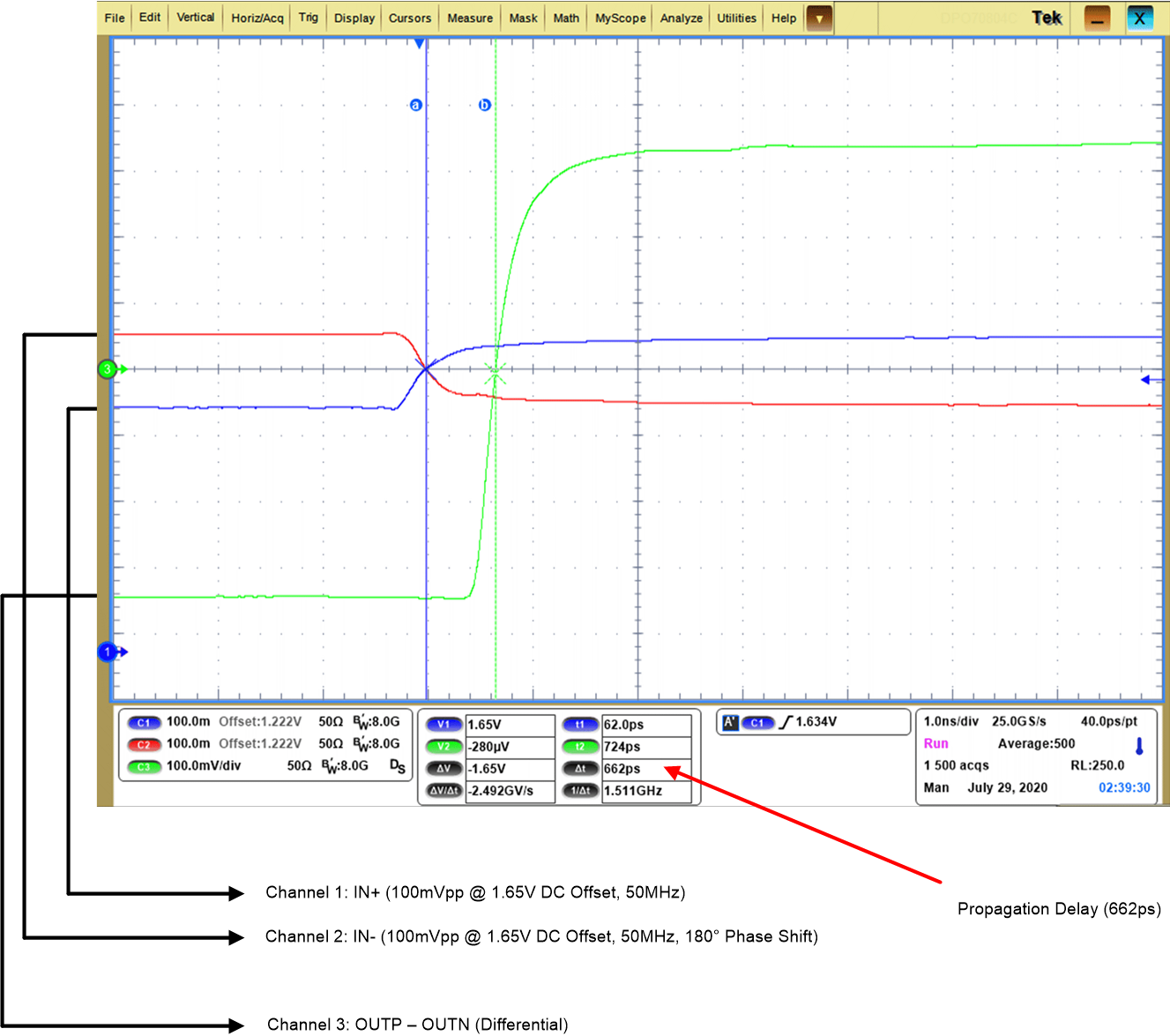

圖 6-4 TLV3605EVM 的差分輸出
