4 為主板加電

為 THVD1454EVM 供電是一個快速的過程。要為電路板加電，請將電路板頂面朝上，使 J5 位于 EVM 頂部。從左到右，J5 的電源端子引腳分別連接到接地端、GND 和 VCC - EVM 上也注明了這一點。

如果測試設置包括接地或機箱連接，請將其連接到 J5 的左側引腳。如果測試設置中不存在接地或機箱連接，則將該引腳連接至 GND。接下來，請將 GND 連接到 J5 的中心引腳，因?yàn)?THVD1454 將其作為 GND 連接的基準。最后，請將 3.3V 至 5V 電源電壓的正極端子連接到 J5 上最右側的引腳。電路板現已準備好上電；當藍色 LED“D3”亮起時，此操作已正確完成。

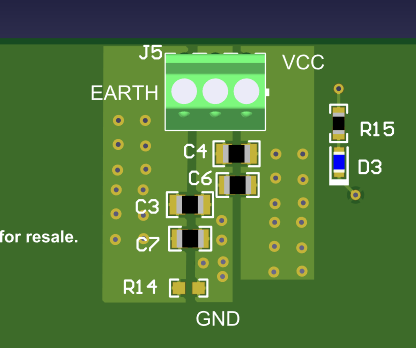

J5 端子塊的正確方向如圖 4-1 所示。
