3.2.2 “Data Capture”選項卡
“Data Capture”選項卡顯示來自 TMP4718 器件和 EVM 上包含的遠程溫度傳感器的溫度。

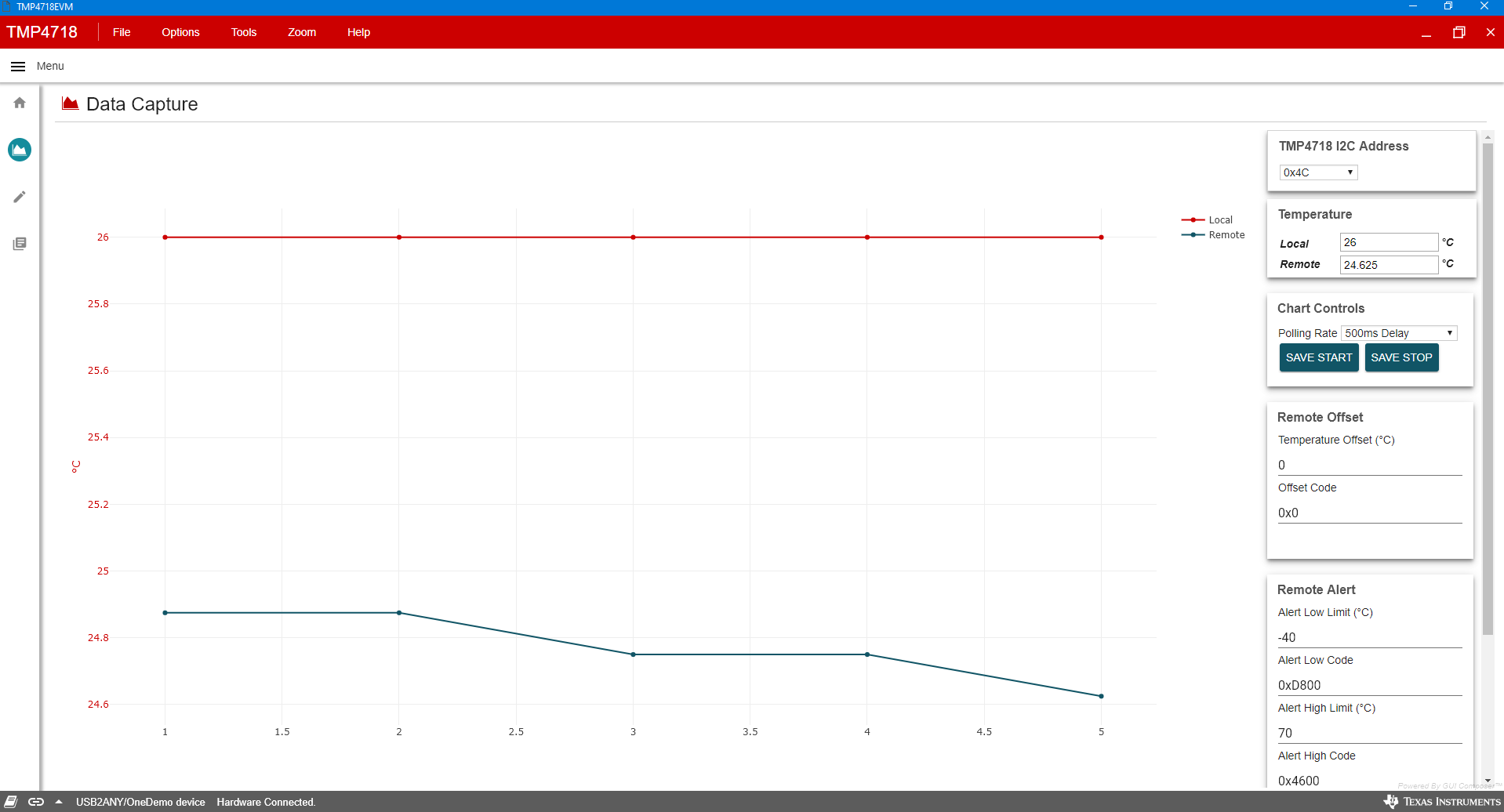

圖 3-3 “Data Capture”選項卡“Data Capture”選項卡的右上方面板允許用戶配置器件地址。請參閱表 3-1 了解可訂購器件和相應(yīng)地址。該評估板裝有 I2C 地址為 0x4C 的 TMP4718ADGKR。
表 3-1 TMP4718 器件地址選項
| 器件型號 | I2C 地址 |
|---|---|
| TMP4718ADGKR | 0x4C |
| TMP4718BDGKR | 0x4D |
當前的本地和遠程溫度值讀數(shù)以 °C 為單位。用戶還可以從“Data Capture”選項卡中控制輪詢速率和文件流保存。偏移和警報控制字段允許用戶為這些寄存器輸入以 °C 和十六進制表示的值。使用此特性可以簡單快速地控制寄存器映射設(shè)置。
