3.2.2.1.2 “ADCs”子頁面

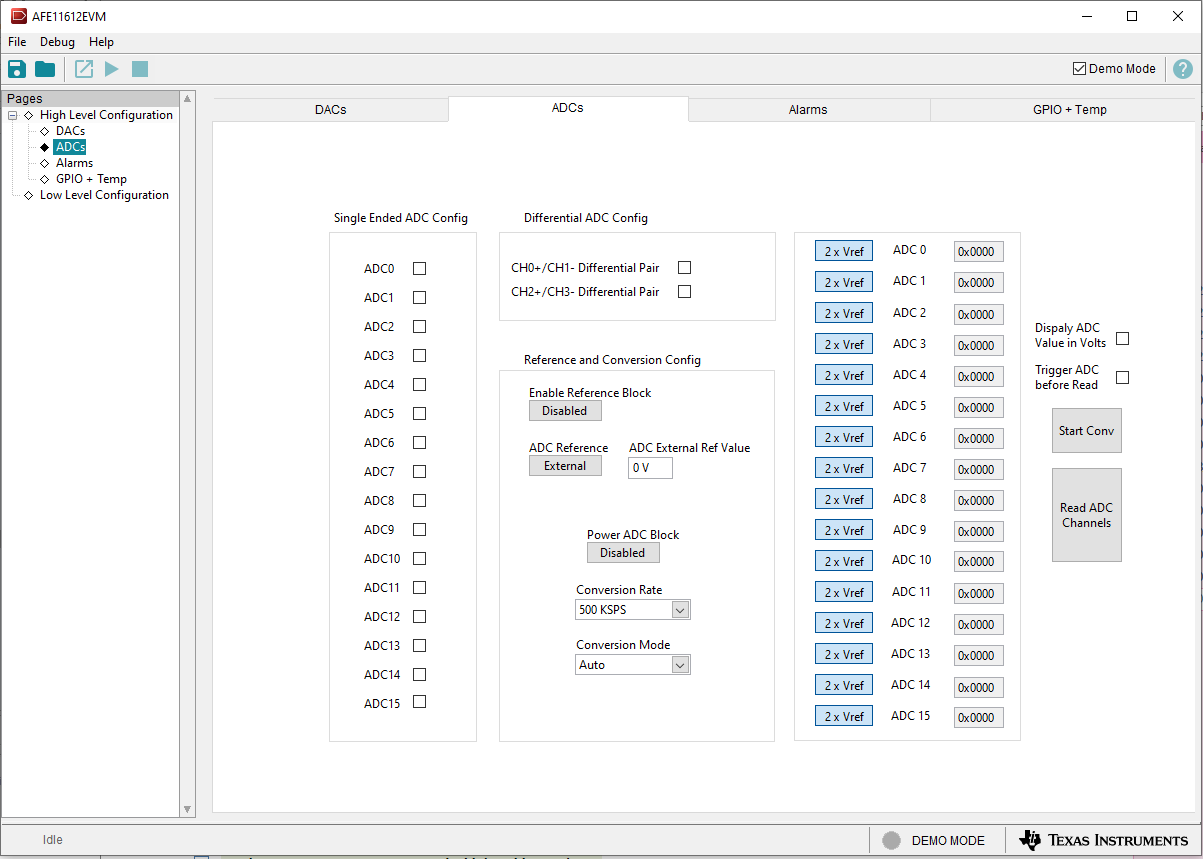

圖 4-7 展示了 ADCs 子頁面。本頁深入介紹了 16 通道 12 位 ADC AFE11612-SEP 的功能。ADC 塊可配置為 16 個單端輸入（ADC0 到 ADC15）或 2 個差分輸入（ADC0 到 ADC3）加 12 個單端輸入（ADC4 到 ADC15）。當 VREF 定義為 ADC 的基準電壓輸入時，器件的模擬輸入范圍可選擇為 0V 至 VREF (2.5V) 或 0V 至 2 × VREF (5V)。
圖 3-7 “ADCs”子頁面ADC 子頁面中列出的大多數控件用于設置 ADC 配置寄存器。這些控件包括轉換率和轉換模式參數，可通過相應的下拉菜單進行選擇。轉換模式可以是 Auto 或 Direct。在“Direct”模式下，ADC 通道寄存器中指定的模擬輸入按順序進行一次轉換。在“Auto ”模式下，模擬輸入按順序反復轉換。轉換完成后，ADC 多路復用器返回到第一個通道并重復該過程。
ADC 還可以選擇使用外部或內部基準。要啟用外部基準，請按下位于 ADC Reference 下的 External 按鈕。如果未選擇該按鈕，則啟用內部基準。當選擇外部基準時，ADC External Ref Value 字段用于輸入值。當 Display ADC Value in Volts 復選框處于選中狀態時，此值用于計算以伏特為單位的 ADC 轉換。
