4 可調節運行

TPS7H1111-SEP 的標稱輸出電壓是使用等式 V_{SS_SET} = V_OUT = I_SET x R_SET 配置的。因此，R_SET = V_{SS_SET} / I_SET = 1.8V / 100 μA = 18kΩ。I_SET 由 R_REF 決定，并使用精密 12kΩ 電阻器設計為 100uA。請參閱圖 4-1 以查看方框圖。請參閱圖 7-1，以了解 R_SET (R8) 和 R_REF (R9) 的連接情況。請參閱 SLVSFT8，以了解更多詳細信息。

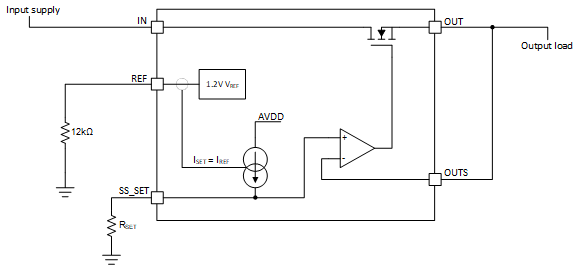

圖 4-1 配置輸出電壓的簡化示意圖

還需要注意的是，TPS7H1111-SEP 使用可調電源正常 PG 輸出閾值 FB_PG。更改輸出電壓時，需要在 FB_PG 引腳上設置合適的分壓器，以便 LDO 在達到適當?shù)拈撝禃r斷言 PG。此外，當 PG 被斷言時，這將關閉作為軟啟動一部分的內部快速充電電路。因此，設置適當?shù)姆謮浩鲗τ谡_啟動至關重要。請參閱 SLVSFT8，以了解更多詳細信息。
