2 引言

MCT8329 是一款具有無代碼無傳感器梯形控制的 4.5V 至 60V 三相 BLDC 柵極驅動器 IC，適用于電機驅動應用。MCT8329 具有三個半橋柵極驅動器，每個驅動器都能夠驅動高側和低側 N 溝道功率 MOSFET。該器件使用內部電荷泵生成合適的柵極驅動電壓，使用自舉電路增強高側 MOSFET。具有涓流電荷泵，支持 100% 占空比。此柵極驅動架構支持高達 1A 的峰值柵極驅動拉電流和 2A 的峰值柵極驅動灌電流。MCT8329 可由單電源供電，支持 4.5V 至 60V 的寬輸入電源電壓范圍。I2C 接口型號 (MCT8329A1I) 還提供標準 I2C 接口，可通過外部控制器配置各種器件設置和讀取故障診斷信息。

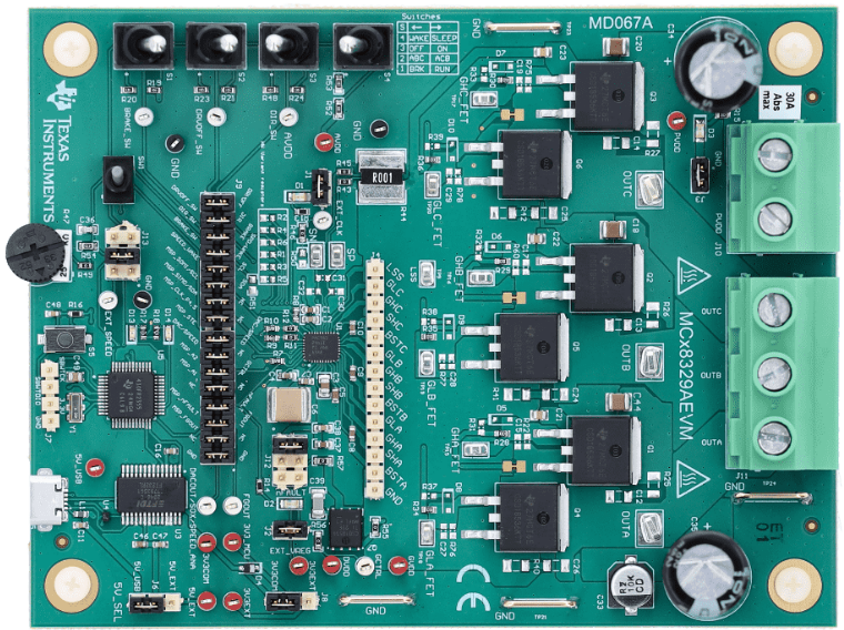

MCT8329EVM 包括板載 FTDI 芯片和板載 MSP430FR2355 MCU，前者用于將 USB 通信從 Micro-USB 連接器轉換為 UART，后者可與 MCT8329 連接。MCT8329EVM 還可以為 MCT8329 器件的 SPI 型號提供 SPI 通信。提供了許多可供用戶選擇的跳線、電阻器、連接器和測試點來評估器件的許多功能并配置器件專用設置。

本文檔是 MCT8329EVM 配套的入門指南。本用戶指南旨在方便工程師設計、實施和驗證 MCT8329 器件的參考硬件。
