ZHCUB21 march 2023
2.4.3 示例：面向 26.5625GBd PAM4 測試用例的 DS560DF410EVM 編程
在此步驟中，對 DS560DF410EVM 上的重定時器進行編程。請參閱以下過程：
- 向 DUT 重定時器通道提供有效的輸入信號。
- 執行 setup.py（用戶可以在側面板上選擇文件并點擊 F5）。
- 執行 devinit.py（用戶可以在側面板上選擇文件并點擊 F5）。
在為 Bringup Parameters 輸入所需的 26.5625GBd 重定時器設置后執行 1_bringupParams.py，如圖 2-5 中所示。
- 數據速率以 GBd 為單位輸入。
- 通過將系統變量設置為 1 來啟用 PAM4 模式。
- 在本例中，通過值 5 為 Tx 和 Rx PRBS 函數選擇 PRBS31Q 模式。

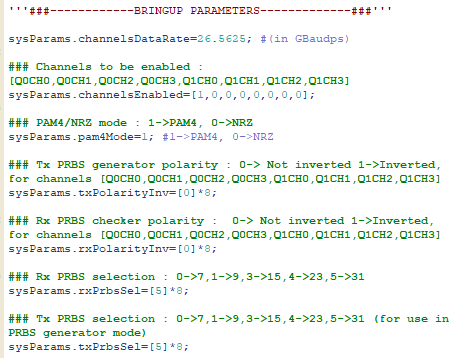

圖 2-5 顯示來自 1_bringupParams.py 腳本的用戶可配置重定時器參數的 Latte GUI 快照- 執行 2_bringupLib.py 腳本。此腳本將在初始化所有已啟用的重定時器通道之前加載并應用 ROM 補丁，如圖 2-6 所示。注： 在啟動腳本的末尾，變量 quad 和 ch 將被設置為與最后啟用的重定時器通道相對應。通過在其中一個 Latte 腳本中手動輸入值，可以根據所需的通道重新分配變量。
圖 2-6 顯示 ROM 補丁加載和通道初始化的 Latte GUI 日志窗口快照示例 - 如果所述的重定時器通道用作重定時器 Tx 到重定時器 Rx 鏈路測試的 Tx PRBS 發生器，則可以使用 usefulFunctions.py 腳本相應地配置該通道，如圖 2-7 所示。
- 請轉到 usefulFunctions.py 的 Configure transmitter 部分。
- 將 transmit PRBS pattern 的參數模式設為 2。
- 為所需模式設置 pattern 變量的數值。
- 用戶可以在 Latte 窗口中突出顯示 configure transmitter 命令行，然后點擊 F7 以僅執行這些命令。

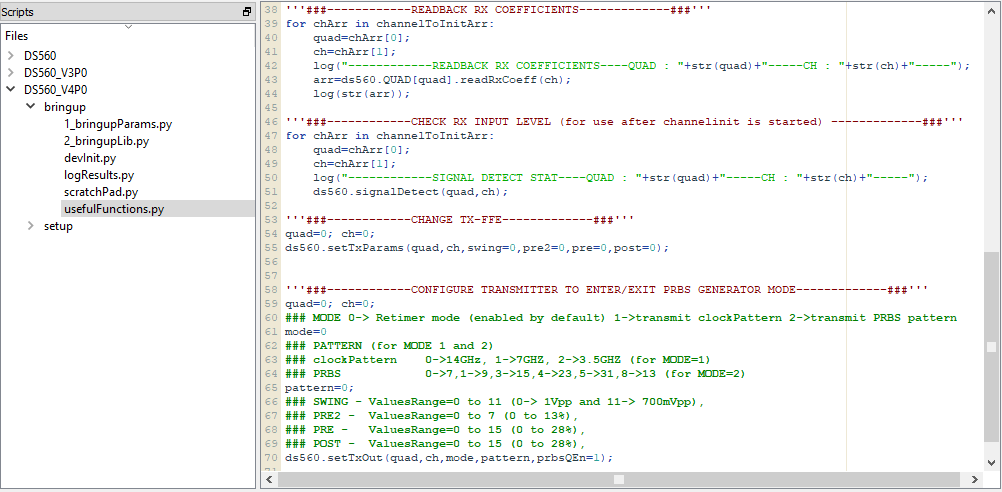

圖 2-7 顯示 usefulFunctions.py 用戶參數的 Latte GUI 快照
