ZHCUB47 june 2023 BQ24072 , LMR36520 , TLV62568 , TPS2116
2.2.1 對 24VAC 進行直流整流
該設計使用一個全橋整流器來進行直流整流。為防止在初始連接 24VAC 時出現非常大的浪涌電流，設計中實施了軟啟動電路。
圖 2-2 中所示的示意圖顯示了整流和軟啟動過程。C1、C2 和 C3 充當高頻率旁路電容器。R1、R2、C4 和 C5 提供對于 N 溝道 MOSFET 柵極恒定的軟啟動時間 (T1)。Q1 的柵極閾值電壓范圍是 1.0V 至 2.5V。在 VGS = 10V 時，RDS(on)max 為 92mΩ。選擇的 R2 和 R3 阻值應確保在達到穩定狀態后，將 42V 的最大值（24VAC 在最大容差下的峰值）分壓后得到大概 10V 的電壓。R2 和 R3 的計算如方程式 1 所示。
齊納二極管 (D2) 用作 MOSFET 柵極的保護器件。R4 用于在 T1 仍處于打開狀態時提供初始電流路徑。使用 R4 可防止因 24VAC 變壓器和 Q1 柵極閾值電壓變化而導致軟啟動時間發生顯著變化。最終電路提供了相對穩定的軟啟動時間，不受 24VAC 電源變化的影響。
C6 和 C7 充當整流器的平滑電容器。TIDA-010932 的最大功率輸出為 10W。輸出紋波是負載電流的函數。TINA-TI? 仿真顯示，最壞情況下的最大紋波為 11.7V。根據應用的不同，這種最壞情況通常不太可能發生；更合理的用例是，3.3V 電源軌和標稱 24VAC 變壓器的 100mA 輸出可提供大概 1.4V 的整流紋波。必須在每個應用中檢查這些紋波電壓。即使在如上所述的最壞情況下，LMR36520 降壓轉換器也能夠處理這些紋波電壓和電壓范圍。
圖 2-3 顯示了圖 2-2 中詳述的原理圖（在輸入功率約為 750mW 下）仿真示例。從施加輸入功率到整流器輸出達到穩態的時間大概為 300ms。

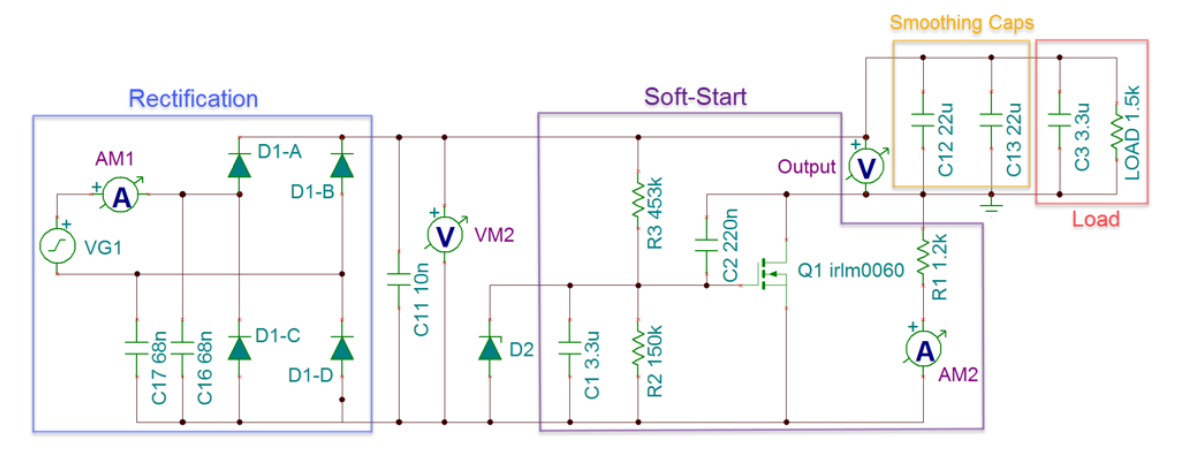

圖 2-2 軟啟動原理圖

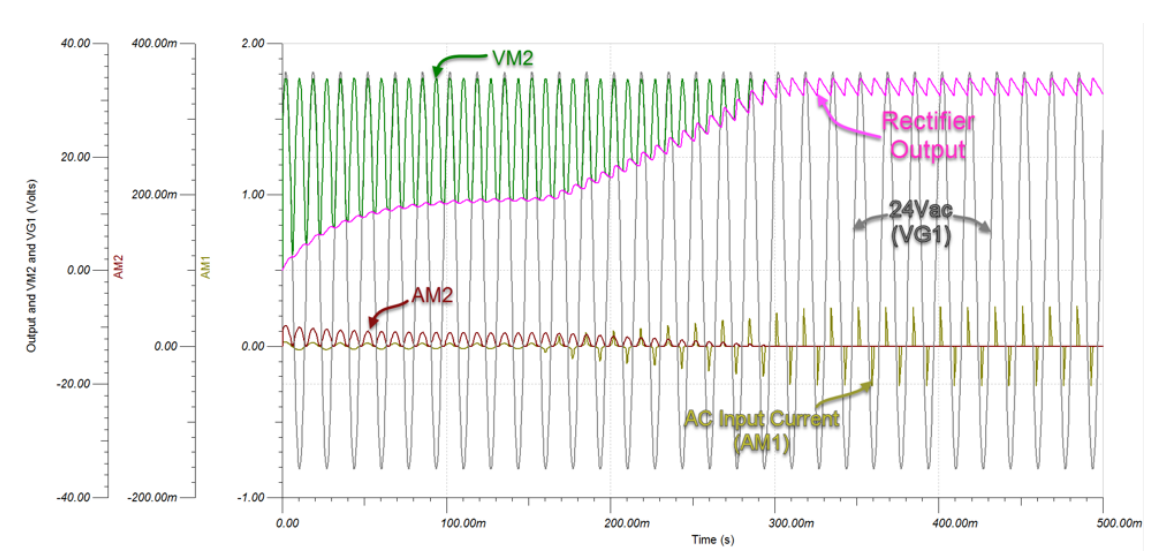

圖 2-3 軟啟動 TINA-TI 仿真示例
