4.2.1 變壓器詳細信息
此設計中使用的 Renco Electronics 變壓器（器件型號 RLTI-1454）采用 RM8 鐵芯。

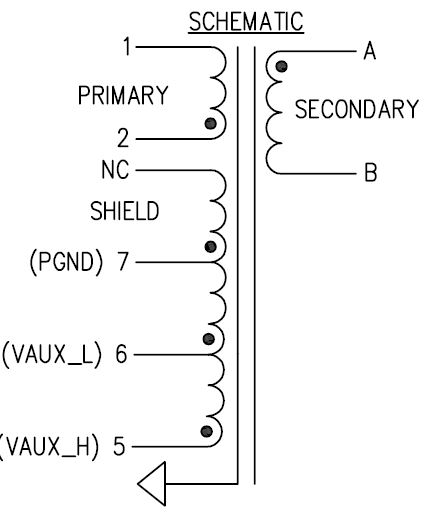

圖 4-4 變壓器原理圖表 4-1 25°C 時的變壓器規格
| 參數 | 值 | 引腳/引線 | 測試條件 |
|---|---|---|---|
| 電感 (μH) | 200，±15% | 1 – 2 | 所有其他引腳均為開路，100kHz，0.1V |
| 漏電感 (μH) | 3.5（最大值） | 1 – 3 | 短接 A - B，100kHz，0.1V |
| 直流電阻 (Ω) | 0.220，±15% | 1 – 2 | |
| 直流電阻 (Ω) | 0.007（最大值） | A – B | |
| 直流電阻 (Ω) | 0.046，±20% | 6 – 7 | |
| 直流電阻 (Ω) | 0.100，±15% | 5 – 6 | |
| 電介質（VAC，60Hz） | 3000 | 1，6 – A | 1mA，60Hz，1s |
| 匝數比 | 6:1:1:2 | (1-2):(A-B):(6-7):(5-6) | 1.0V（10kHz 至 1 - 3） |
