ZHCUBN0 November 2023
3.2 快速入門
配置 AC-MB 以實現 USB 音頻 (TDM)，并配置 PCMx140Q1EVM 以實現板載麥克風輸入。

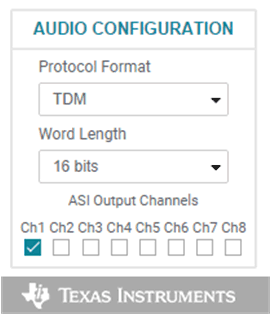

此示例的所有配置均在音頻配置選項卡上完成。在音頻配置選項卡右下角的音頻配置 塊中（如圖 4-6 所示），選擇 16 位字長，并啟用 ASI 輸出通道 1。
圖 3-6 音頻配置如圖 4-7 中所示，選擇 AVDD 作為 MIC 偏置電壓并為 MIC 偏置通電。

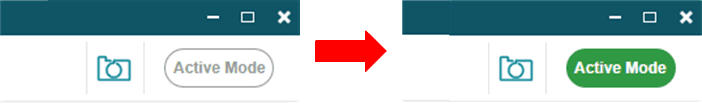

圖 3-7 MIC 偏置配置PCMx140Q1 的默認狀態為待機模式，除通道數字音量外，所有器件配置都必須在待機模式下完成。PCMx140Q1 在待機模式下不提供數字音頻輸出。圖 4-8 展示了如何從待機模式更改為運行模式。
圖 3-8 待機模式到運行模式啟用運行模式后，任何在運行模式下不可配置的控件都將灰顯。當器件退出運行模式時，可以再次更改這些控件。圖 4-9 展示了會被禁用的控件。
圖 3-9 運行模式下禁用的控件現在可以使用所選音頻程序在 PC 上捕獲音頻。
