3.1.5 過載保護和短路保護測試
按照以下說明在 TPS1213Q1EVM 上執行過流測試
- 打開電源并將電源輸出 VIN 設置為 12V，電流限值設置為 50A。
- 通過將跳線 J4 安裝在 5-6 位置，將短路保護 (SCP) 閾值設置為 50A，并將跳線 J3 安裝在 1-2 位置以設置 1ms 延遲。
- 卸載 J2 以啟用活動運行模式。
- 現在，使用電子負載將輸出加載至 40A，并應用 15A 的階躍來觀察 TPS12130-Q1 的過載行為。
- 將負載斷開連接。
- 要進行短路測試，請卸載 J3 以設置最短的 SCP 延遲。
- 現在，執行輸出短路以捕獲 TPS12130-Q1 的短路行為。

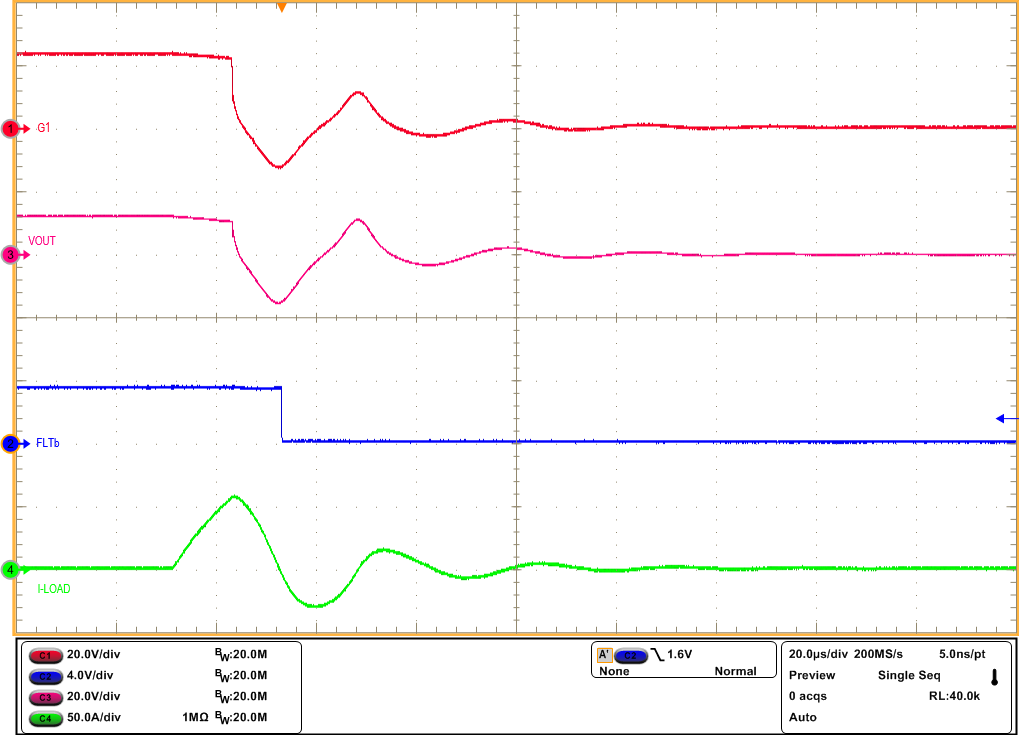

圖 3-10 TPS1213Q1EVM 在 40A 至 55A 負載階躍下的過流響應

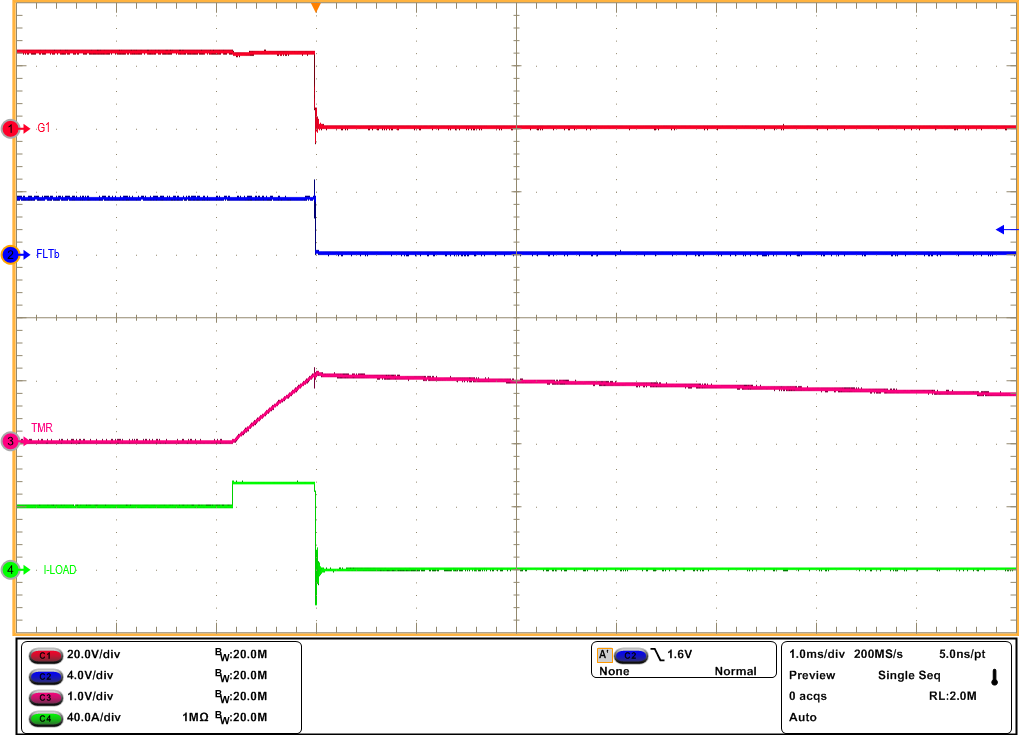

圖 3-11 TPS12130-Q1 針對過流故障的自動重試響應

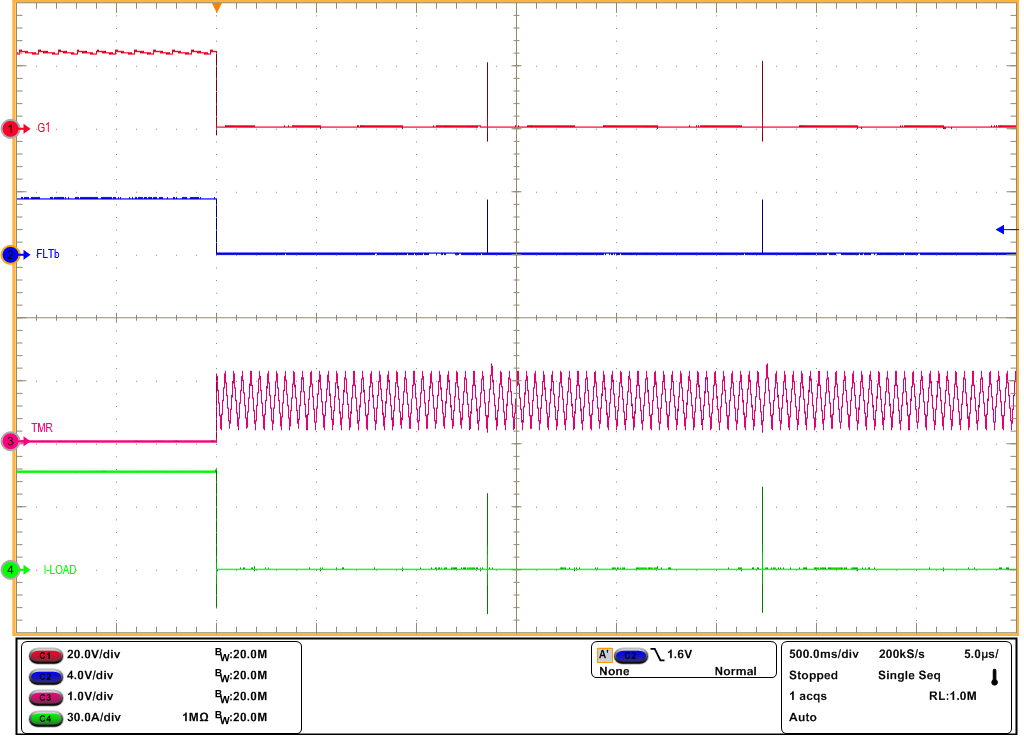

圖 3-12 TPS12130-Q1 針對過流故障的閉鎖響應

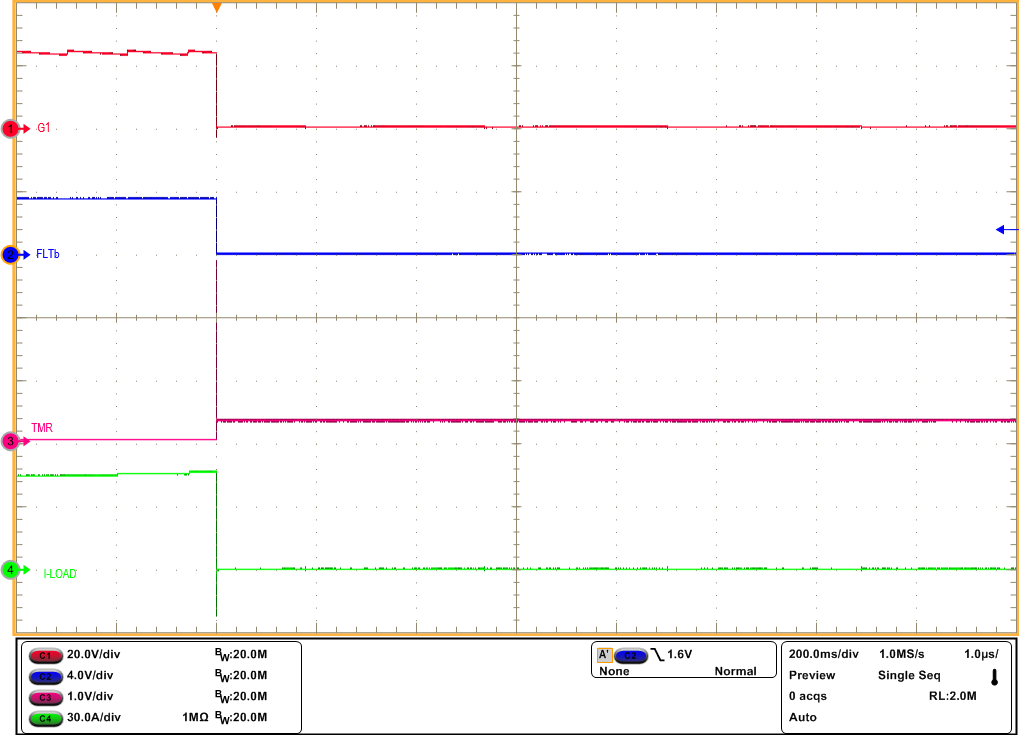

圖 3-13 TPS12130-Q1 的輸出短路響應
