3.6 通過 EN 啟動和關斷
圖 3-18 和 圖 3-19 顯示了通過 EN 對 U2 進行啟動和關斷的波形。在圖 3-18 中，最初施加輸入電壓，通過使用外部函數發生器將 EN 拉至 GND 來抑制輸出。當 EN 電壓升高到使能閾值電壓以上時，啟動序列開始，輸出電壓斜升至外部設置值。在 圖 3-19 中，外部函數發生器將 EN 拉至地，TPS54KC23 關斷。

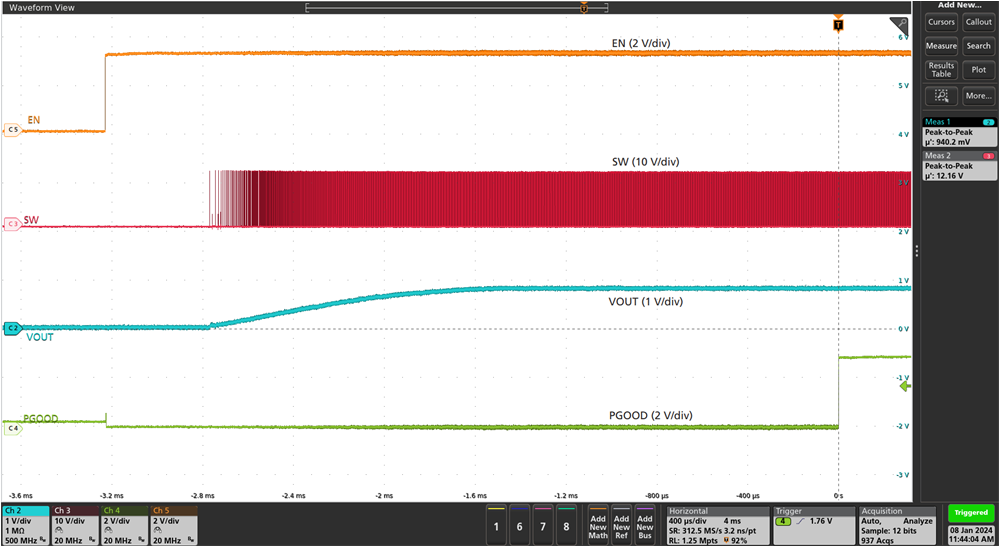

圖 3-18 通過 EN 啟動 U2 – 30A 負載

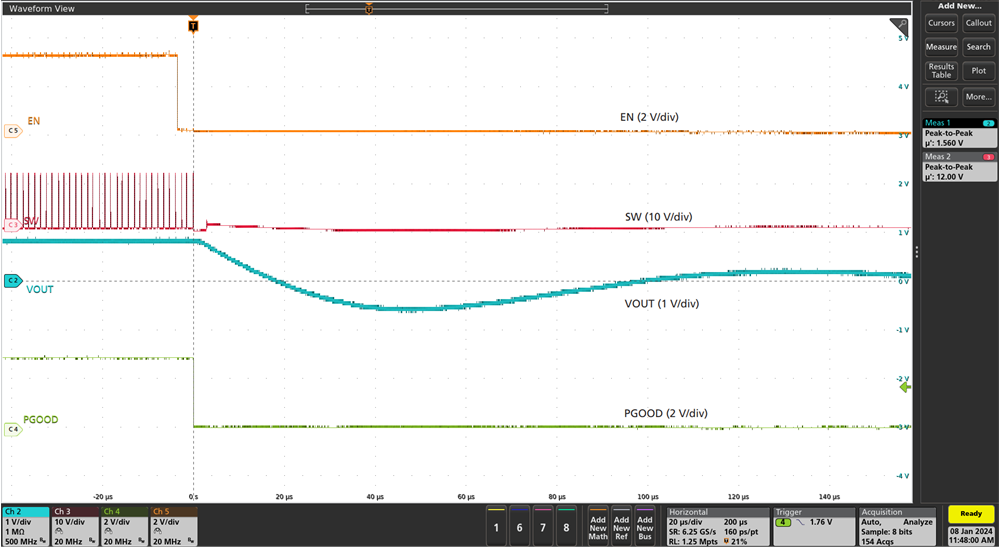

圖 3-19 通過 EN 關斷 U2 – 30A 負載
