2.1.1.2 PWM 輸入
使用能夠提供所需開關頻率和占空比的函數發生器來提供 PWM 輸入。此函數發生器輸出（0V 至 5V 信號）必須連接到 J5 連接器，如圖 3-1 所示。此視圖中最左側的引腳（引腳 4）是 PWM 電源的正輸入，其余三個引腳在電路板的默認組裝中連接到 GND。R14-C22 和 R2-C35 組合可為電路板生成死區時間?？梢詫υ摻M合進行調整，以便為所選開關頻率實現出色的死區時間。
或者，可以應用兩個單獨的 PWM 輸入來獨立控制 HI 和 LI。要應用這種類型的控制，必須移除 R11，必須用 0Ω 電阻器填充 R13，并且必須用 10kΩ 電阻器替換 R12。在經過這些修改的電路板上，必須在 J5 的引腳 4 (PWM) 處施加 HI 信號，并在 J5 的引腳 2 (GND 2) 處施加 LI 信號。請注意，通過此控制方案，EVM 不再生成分隔 HI 和 LI 轉換的死區時間。因此，必須仔細考慮此運行模式下的控制信號，以防止發生擊穿情況。當使用低側器件對 HI 信號進行電平轉換以控制高側 FET 時，高側信號會額外增加 35ns 的傳播延遲。在從外部對死區時間進行編程時，必須考慮這一點。板載死區時間生成通過增加 LO 信號 (R14-C22) 的導通死區時間來解決此問題。

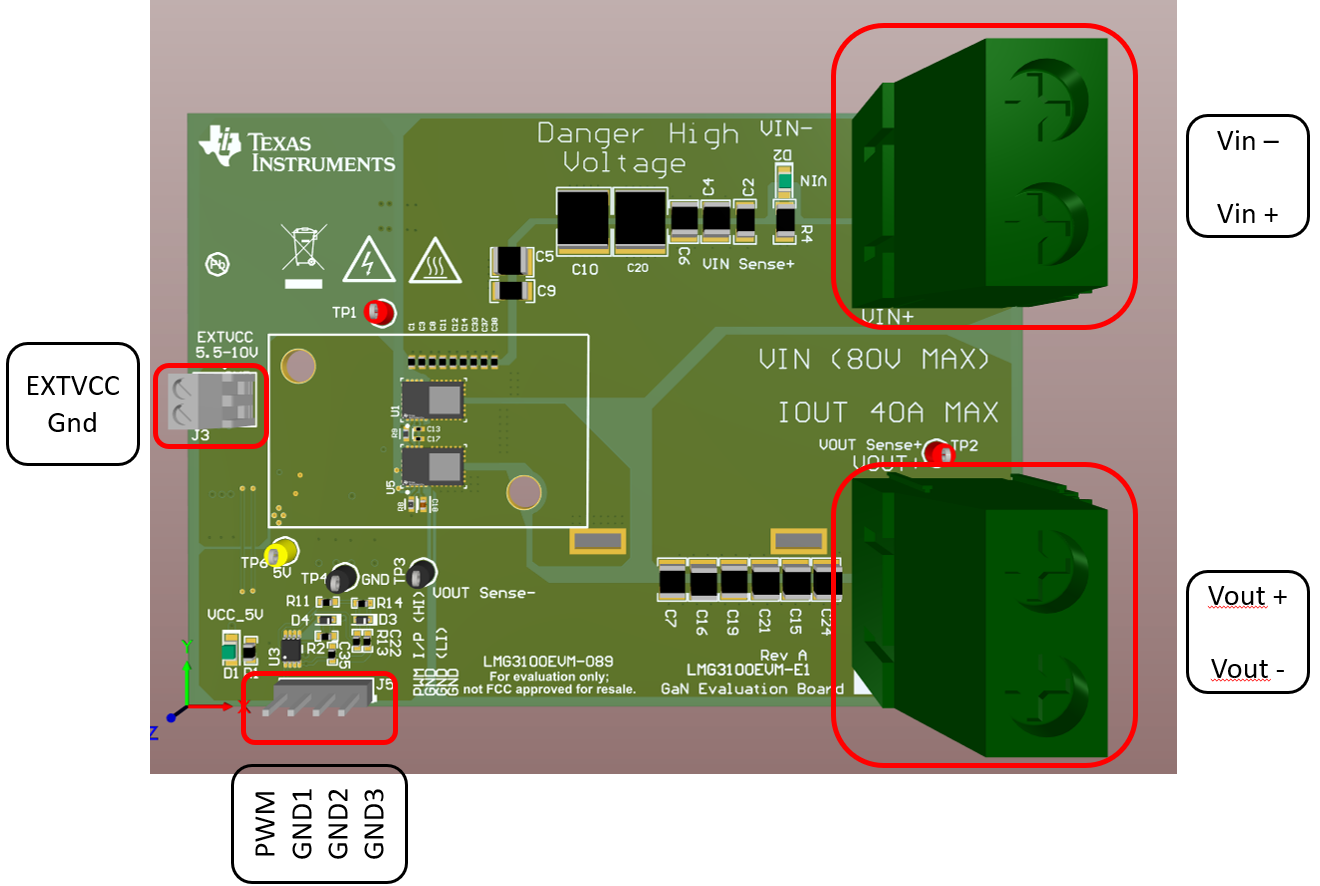

圖 2-1 J5 上的 PWM 連接
