ZHCUBS5 December 2023
2.5.4 跟蹤/GPMC 多路復用方案
在 AM263x SoC 上，GPMC 信號與跟蹤數據信號進行引腳多路復用。四個 TS3DDR3812RUAR 12 通道高速多路復用器用于分離信號，并在 AM263x controlCARD 集線站上支持跟蹤仿真和 GPMC 使用。

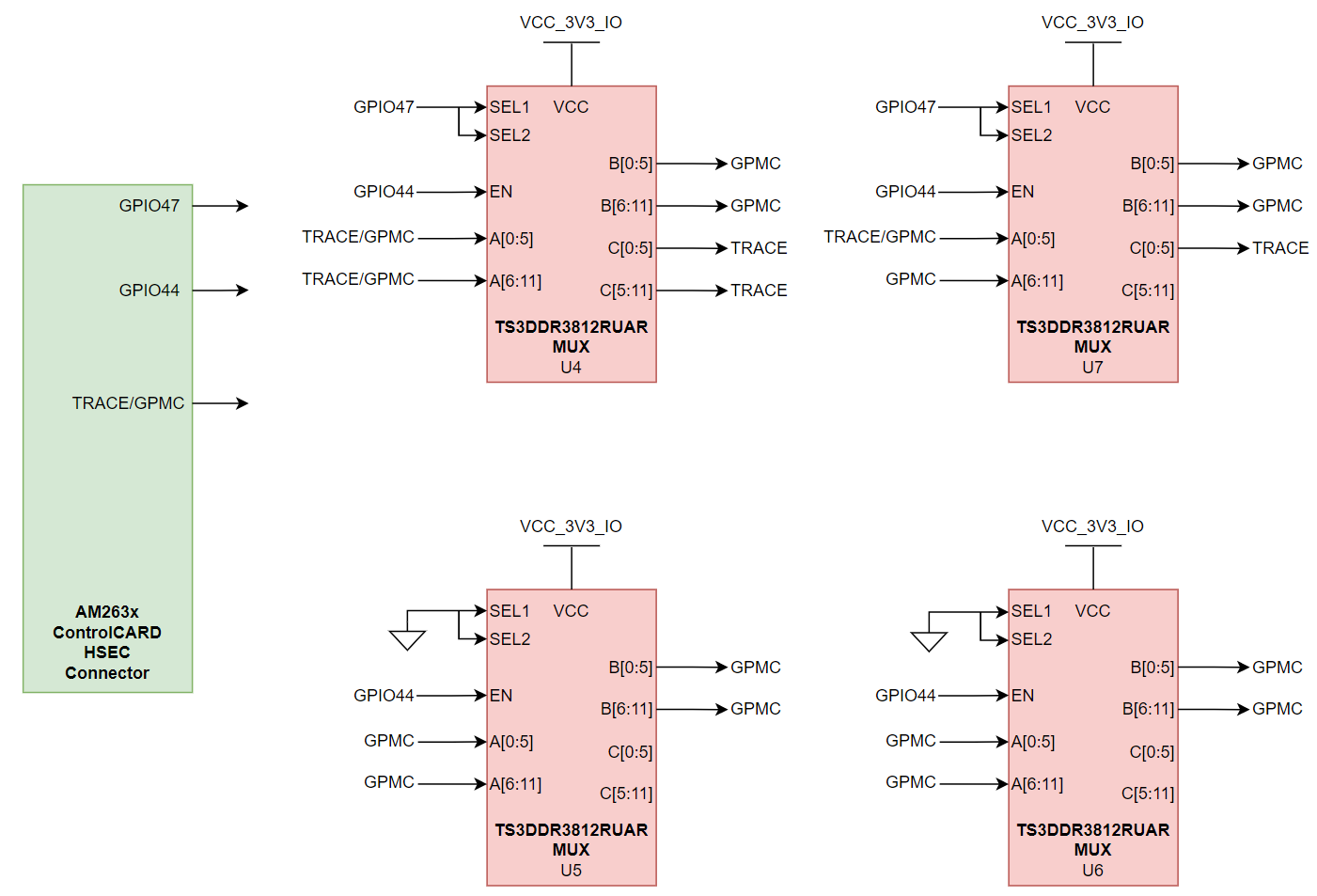

圖 2-10 跟蹤/GPMC 信號多路復用AM263x SoC（HSEC 引腳 51）上的 GPIO44 是所有多路復用器上的使能位。AM263x SoC（HSEC 引腳 50）上的 GPIO47 連接到 U4 和 U7 上的兩個選擇位。默認情況下，這些信號上拉至 3.3V IO 電源軌，默認信號輸出為跟蹤信號。AM263x MCU+ SDK 中的 GPMC 驅動器將 GPIO47 拉至低電平，從而允許多路復用器傳遞 GPMC 信號。
U4 和 U7 可對跟蹤和 GPMC 信號進行多路復用，而 U5 和 U6 沒有可配置的選擇位，僅傳遞 GPMC 信號。GPMC 信號多于跟蹤信號，并且這在所有 GPMC 網絡上保持時序一致。
表 2-14 多路復用器功能表
| EN | SEL1 | SEL2 | 多路復用器功能 | controlCARD 信號路由 |
|---|---|---|---|---|
| L | X | X | A0 至 A11、B0 至 B11 以及 C0 至 C11 為高阻態 | 不適用 |
| H | L | L | A0 至 A5 = B0 至 B5 A6 至 A11 = B6 至 B11 |
選擇 GPMC |
| H | L | H | A0 至 A5 = B0 至 B5 A6 至 A11 = C6 至 C11 |
不適用 |
| H | H | L | A0 至 A5 = C0 至 C5 A6 至 A11 = B6 至 B11 |
不適用 |
| H | H | H | A0 至 A5 = C0 至 C5 A6 至 A11 = C6 至 C11 |
選擇跟蹤 （默認） |
