2.5.5.3 NOR 閃存
AM263x controlCARD 集線站設計套件包括一個定制 PCB 設計，其中安裝了 MT28EW256ABA NOR 閃存存儲器模塊。這使得用戶能夠使用 AM263x SoC 的 GPMC0 接口和 NOR 閃存存儲器模塊進行開發。

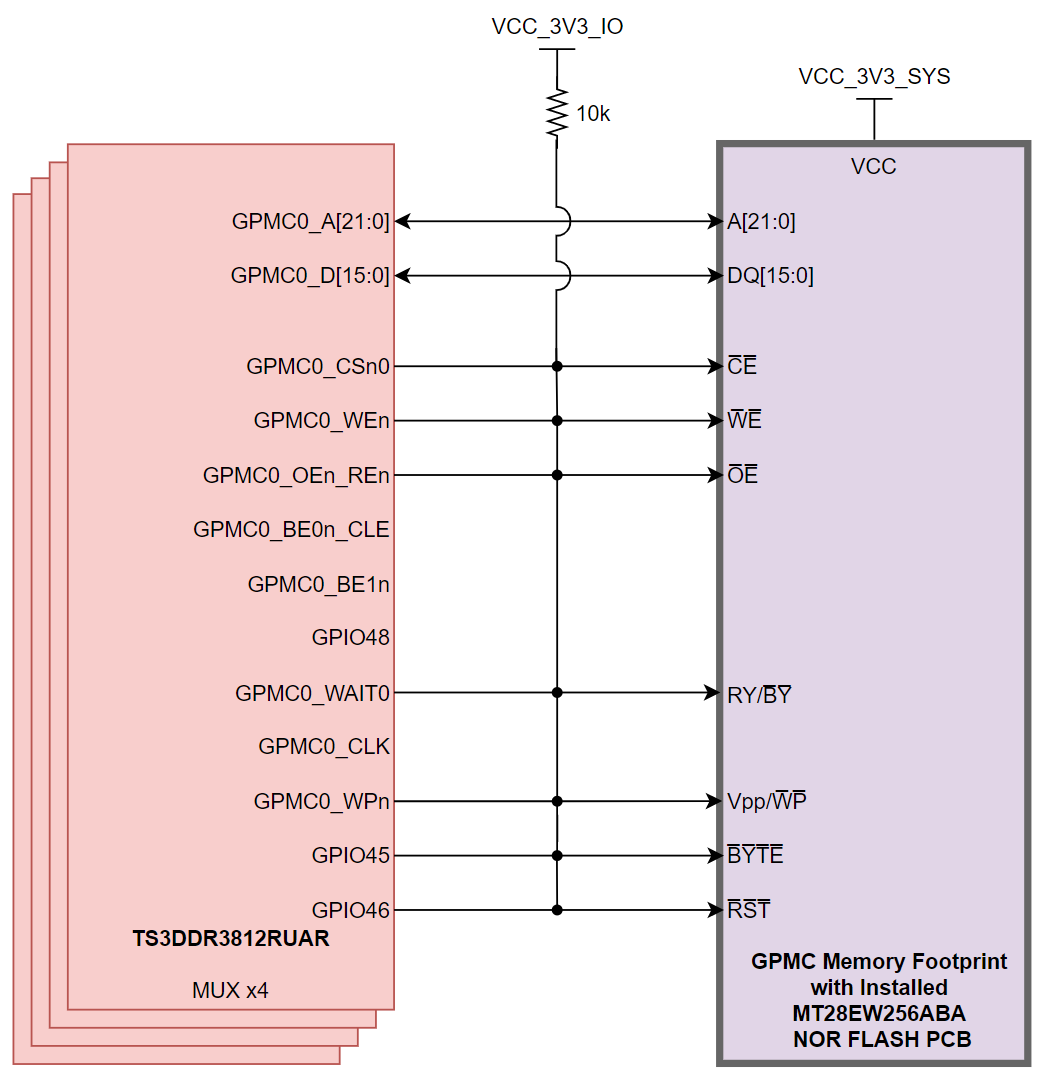

圖 2-14 GPMC-NOR 閃存接口來自 AM263x SoC 的 GPMC 信號通過 HSEC 連接器傳遞到集線站上。跟蹤/GPMC 多路復用方案將 GPMC 信號發送到 GPMC 存儲器占用空間，并發送到已安裝的定制 MT28EW256ABA NOR 閃存 PCB。有關多路復用器方案運行的詳細信息，請參閱表 3-14。
所有選擇和使能信號都通過 10kΩ 電阻拉至高電平，從而確保低電平有效信號的功能。
表 2-17 NOR 閃存信號說明
| AM263x 信號 | MT28EW256ABA NOR 閃存信號 | ||
|---|---|---|---|
| GPMC0_A[21:0] | GPMC 地址輸出 | A[MAX:0] | 地址 |
| GPMC0_AD[15:0] | GPMC 數據輸入/輸出 | DQ[15:0] | 數據 I/O |
| GPMC0_CSn0 | GPMC 片選 0（低電平有效） | C?E? | 芯片啟用 |
| GPMC0_WEn | GPMC 寫入使能（低電平有效） | W?E? | 寫入使能 |
| GPMC0_OEn_REn | GPMC 輸出使能（低電平有效）或讀取使能（低電平有效） | O?E? | 輸出使能 |
| GPMC0_BE0n_CLE | GPMC 低字節使能（低電平有效）或命令鎖存使能 | 不適用 | 不適用 |
| GPMC0_BE1n | GPMC 高字節使能（低電平有效） | 不適用 | 不適用 |
| GPMC0_WAIT0 | GPMC 外部等待指示 | RY/B?Y? | 就緒繁忙 |
| GPMC0_WPn | GPMC 閃存寫保護（低電平有效） | Vpp/W?P? | Vpp/寫保護 |
| GPIO45 | 通用 IO 45 | B?Y?T?E? | 字節/字組織選擇 |
| GPIO46 | 通用 IO 46 | R?S?T? | 復位 |
| GPIO48 | 通用 IO 48 | 不適用 | 不適用 |
