9.3 將 SPI 日志轉換為 Vitis 的格式
在 AFE79xx Secure 文件夾中，您可以找到名為“SPI_Convert.py”的腳本，該腳本用于將生成的 SPI 日志轉換為正確的格式。該腳本應在 AFE79xx GUI 中打開，并在運行腳本后，會生成兩個名為“AFEspiwrites.c”和“LMKspiwrites.c”的文件。
可以將這些 spiwrite 文件中的所有命令復制并粘貼到 Vitis 工程中的 tiafe_bringup.h 文件中。

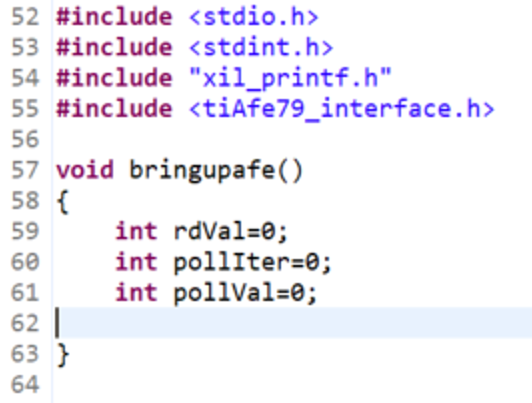

- “AFEspiwrites.c”文件的內容必須復制到 bringupafe() 函數中。下圖中顯示了包含相應命令的函數。

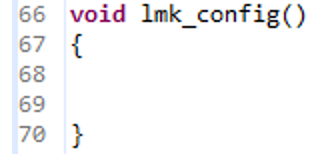

- “LMKspiwrites.c”文件的內容必須復制到 lmk_config() 函數中。下圖中顯示了包含相應命令的函數。
在 Vitis 中更新 tiafe_bringup.h 文件后，應該按照第 8 節“構建應用工程”中概述的步驟再次編譯應用工程。
