ZHCUC76 August 2024
2.3 跳線配置
TPS65987DDKEVM 開箱即用，配置為將 PPHV1 用作接收端路徑 (J4)，將 PPHV2 用作源端路徑 (J5)，這與器件中已編程的配置相匹配。
恢復(fù)固件是應(yīng)用程序自定義工具隨附的完整閃存映像，并配置 EVM 以匹配下面所述的跳線配置。在 GUI 中選擇了工程后，打開“Device”菜單并選擇“Re-Flash EVM Firmware (Recovery)”。
請注意，硬件中的跳線配置必須與軟件 Application Customization Tool (GUI) 中的源端路徑和接收端路徑匹配。有關(guān)跳線配置，請參閱圖 2-1 和表 2-2。

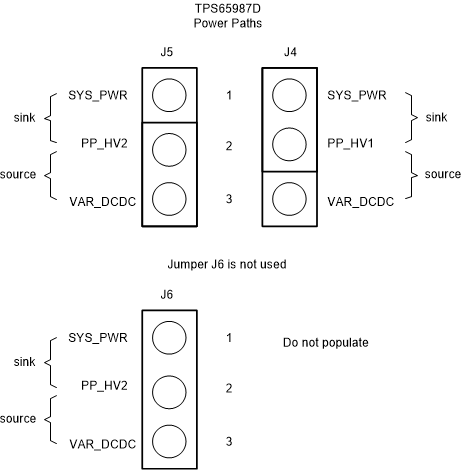

圖 2-1 用于拉電流或灌電流的電源路徑跳線配置表 2-1 跳線配置
| 跳線 | 說明 |
|---|---|
| J4 | TPS65987DDK 電源路徑：將引腳 1-2 跳接至 PP_HV1 上的接收端（默認） |
| J5 | TPS65987DDK 電源路徑：將引腳 2-3 跳接至 PP_HV2 上的源端（默認） |
