ZHCUCH2 November 2024 MCF8329A
4.1.6 最大電氣速度 (Hz)
轉至 GUI 中 Quick Spin 選項卡上的 Motor Information 部分，并使用以下步驟設置電機的最大速度：
- 選擇 Speed in RPM 或 Speed in Hz，具體取決于電機數據表提供的速度單位。
- 在“Max Speed”框中輸入速度。如果輸入以 RPM 為單位的速度，則還要使用 Pole Pairs 框輸入電機具有的極對數。

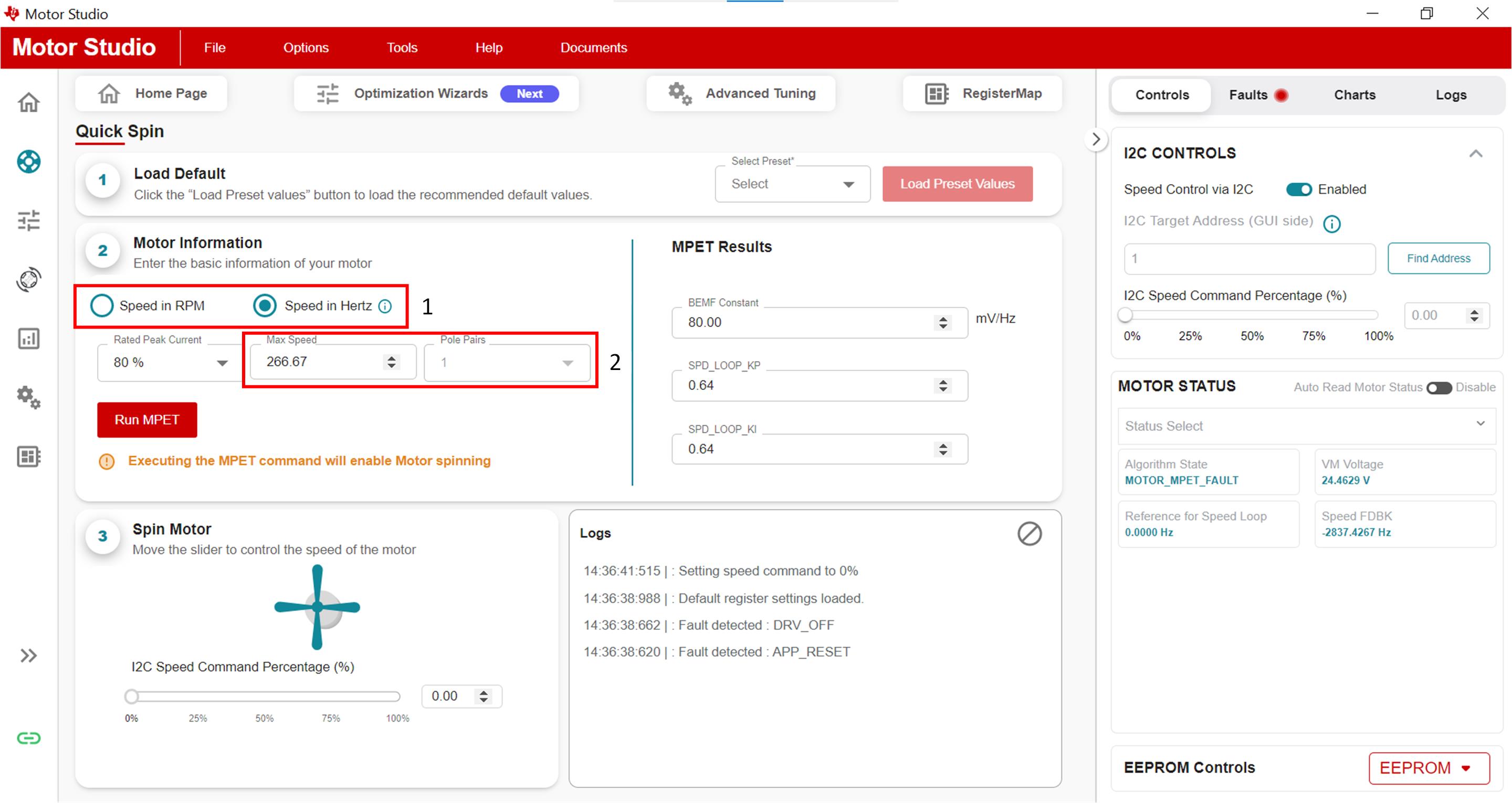

圖 4-9 電機最大速度注： 在沒有電機數據表的情況下確定電機極數：
- 使用實驗室電源，并確保電流限制設置為低于電機額定電流。請勿打開電源。
- 將電源的 V+ 連接到電機的 A 相，將電源的 V- 連接到 B 相。如果沒有標記，則可以隨機選擇三相中的任意兩相。
- 打開電源。轉子應在注入電流后穩定在一個位置。
- 手動旋轉轉子，直到轉子對齊到另一個穩定位置。一次機械循環將有多個穩定位置。
- 對一次完整機械循環的穩定位置數進行計數，該數字即為極對數。乘以 2 后便可計算出極數。
注意電機內的傳動系統。傳動比將確定多少轉子轉數與軸的機械旋轉相關聯。
