ZHCUCK5 June 2024
1.1 引言
PCM1809EVM 是一款用于演示 PCM1809 器件性能和功能的評估模塊 (EVM)。PCM1809 是一款高性能音頻模數轉換器 (ADC)，可通過邏輯電平模式選擇引腳進行配置，且不需要使用 I2C 或 SPI 等數字接口來配置寄存器。因此，無需軟件即可與 EVM 連接。EVM 由單個 5V 電源供電。在音頻串行接口上，以 I2S 或 TDM 格式提供對轉換器輸出的訪問。
本用戶指南介紹了 PCM1809EVM 評估模塊的功能和使用方法。本文檔包括硬件配置說明、快速入門指南、跳線和連接器說明、原理圖和印刷電路板 (PCB) 布局，其中展示了 TI 針對這些器件提出的實踐方面的建議。

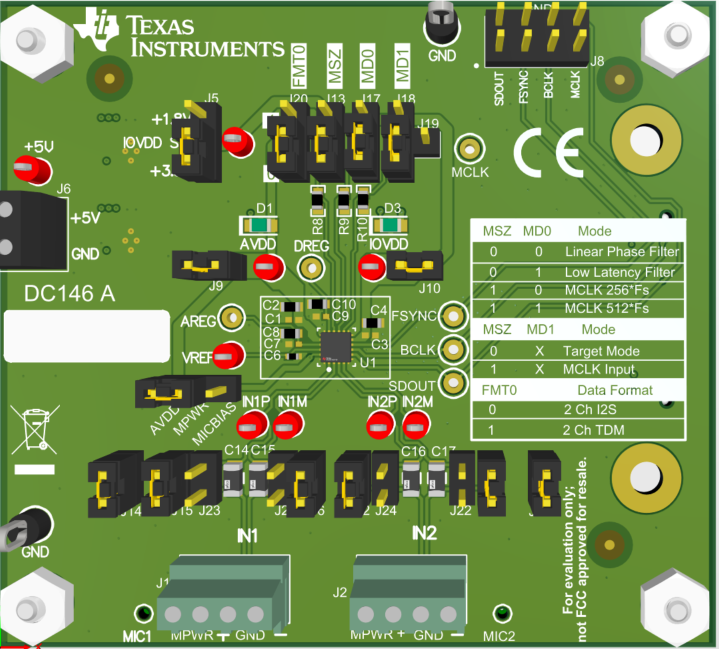

圖 1-1 EVM 電路板
