5.1.1.3 光學或輔助模擬音頻輸入
串行接口信號由 PCM9211 數字收發器提供，該收發器能夠從模擬輸入或光輸入向 EVB 發送數字?jǐn)?shù)據。同時，來自 EVB 的數據可以通過光輸出流式傳輸。圖 5-3 展示了光學和模擬工作模式的 AC-MB 音頻設置。

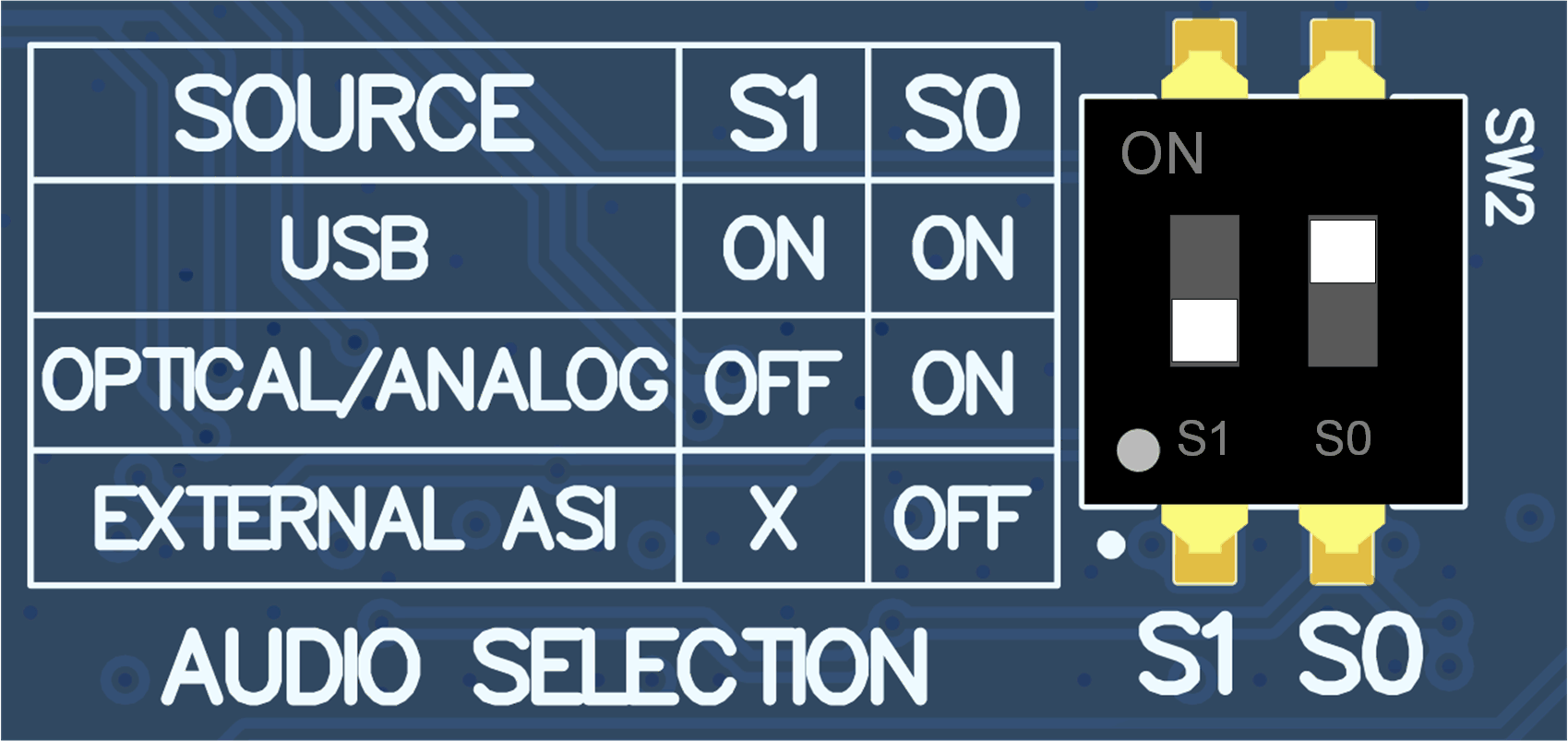

圖 5-3 AC-MB 光學或輔助模擬音頻設置AC-MB 的光輸出以由所用輸入源確定的格式流式傳輸在 EVM 上捕獲的數據。當連接了光輸入時，鎖定 LED 必須亮起，PCM9211 以由光輸入幀確定的格式流式傳輸音頻串行接口時鐘。來自光輸入的數字?jǐn)?shù)據流式傳輸至評估模塊。如果未連接光輸入，PCM9211 將捕獲通過模擬輸入提供的輸入信號，并將此信號流式傳輸至評估模塊。當數字輸入 DAC 連接到 AC-MB 時，此功能會很有用，可提供模擬輸入以進行快速評估。在輔助模擬音頻模式下，音頻串行接口格式固定為 24 位、48kHz、I2S 模式。
