3.5 數據選項卡
“Data Capture”選項卡報告 TMP113EVM 中包含的 TMP113 器件的溫度。默認情況下，連接 EVM 且 GUI 已正確加載并運行后，器件會以連續轉換模式啟動，并且 MCU 開始輪詢器件。轉換結果會自動報告并顯示在“Data”選項卡圖中。
在該選項卡的右側，用戶可以查看最新的溫度讀數值。此外，還有一個“Chart Controls”框允許用戶：
- 設置輪詢速率。從下拉列表中選擇一個值后，MCU 會自動開始以設定的輪詢速率讀取 TMP113。
- 使用“Device Rate”字段寫入轉換率位。從下拉列表中選擇一個值后，MCU 會自動寫入 TMP113，然后開始以編程的速率轉換。
- 開始和停止輪詢數據讀取，可將數據導出為 CSV 格式，以便進行溫度監測。用戶必須通過點擊“Start”按鈕開始輪詢。一旦點擊“Stop”按鈕，數據 (CSV) 會自動導出。
用戶可以使用“Alert Config”框輕松配置 TMP113 的警報功能設置，例如極性、模式和限值?？稍谧髠?cè)框中以十進制格式寫入限值，對應的十六進制值會自動顯示在右側框中，以供參考。一旦選定或更新，所有設置都由 MCU 自動寫入 TMP113。

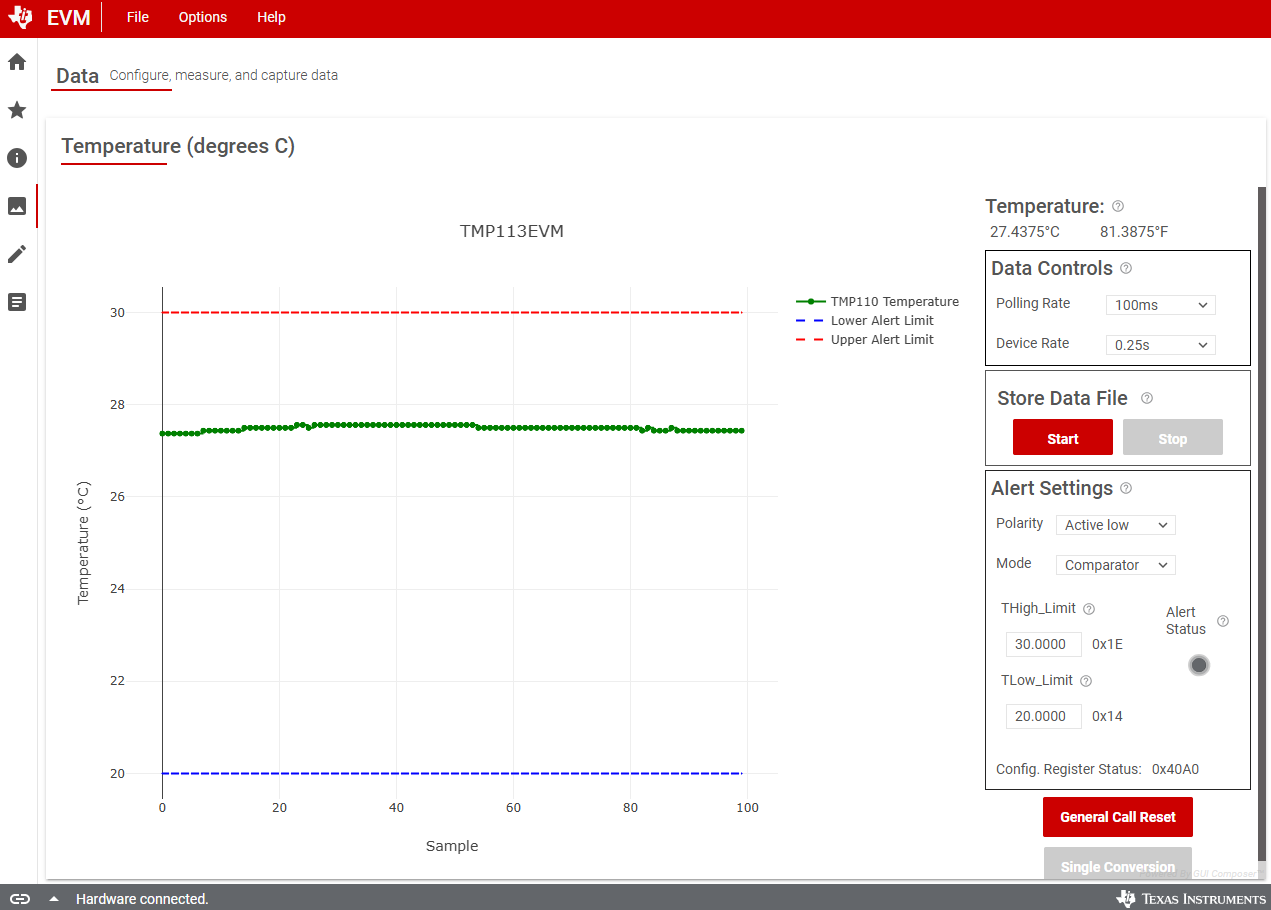

圖 3-5 數據采集
