ZHCUCV9 March 2025
3.2 性能數據和結果

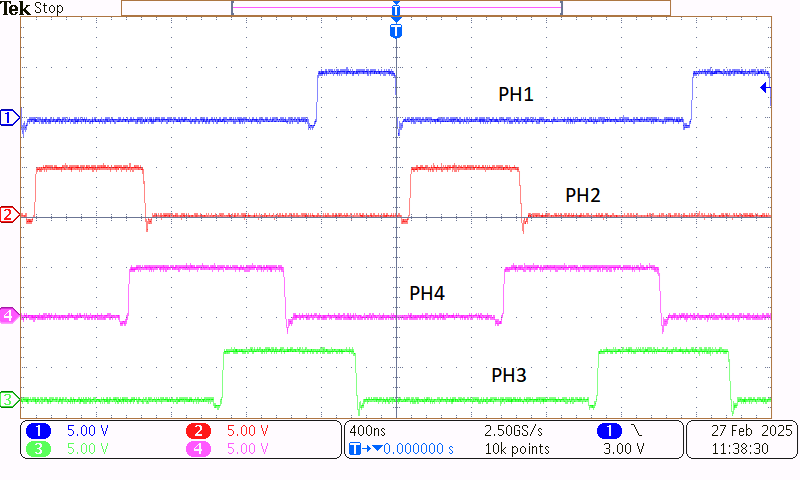

圖 3-1 相位/開關節點TPS7H4104EVM 的相位引腳，每個輸出負載為 3A。

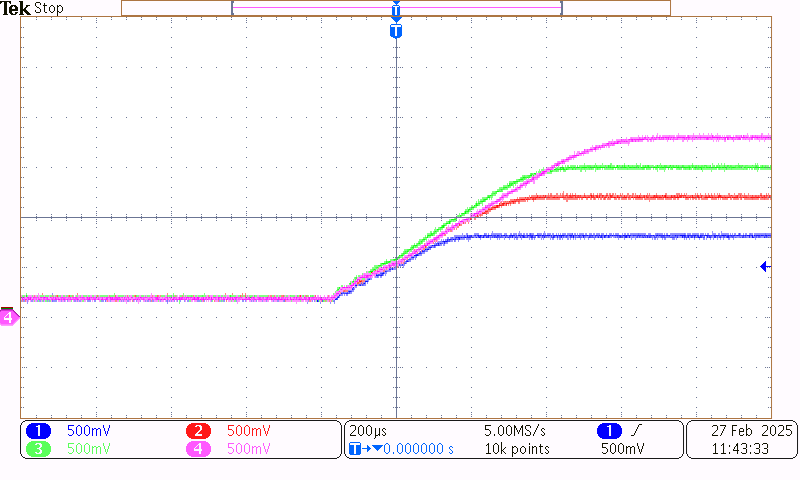

圖 3-2 帶載啟動每個輸出負載為 3A
圖 3-3 在空載條件下啟動每個相位均在空載的情況下啟動。

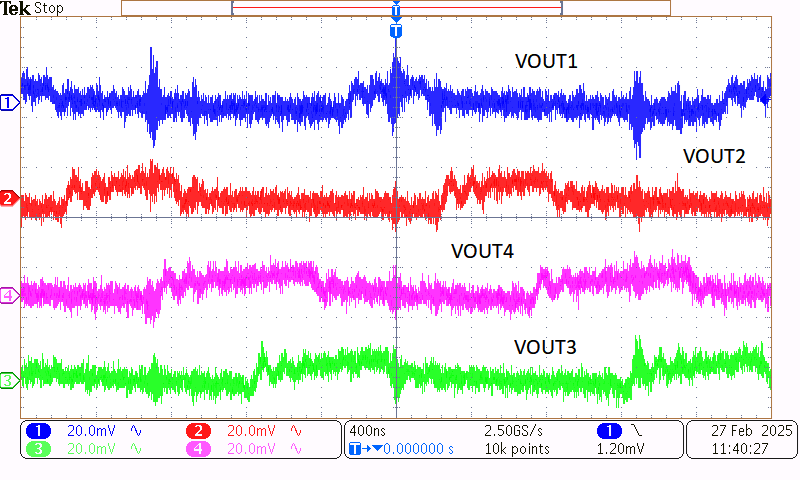

圖 3-4 電壓紋波在每個相位的輸出上使用 3A 創建的電壓紋波圖。

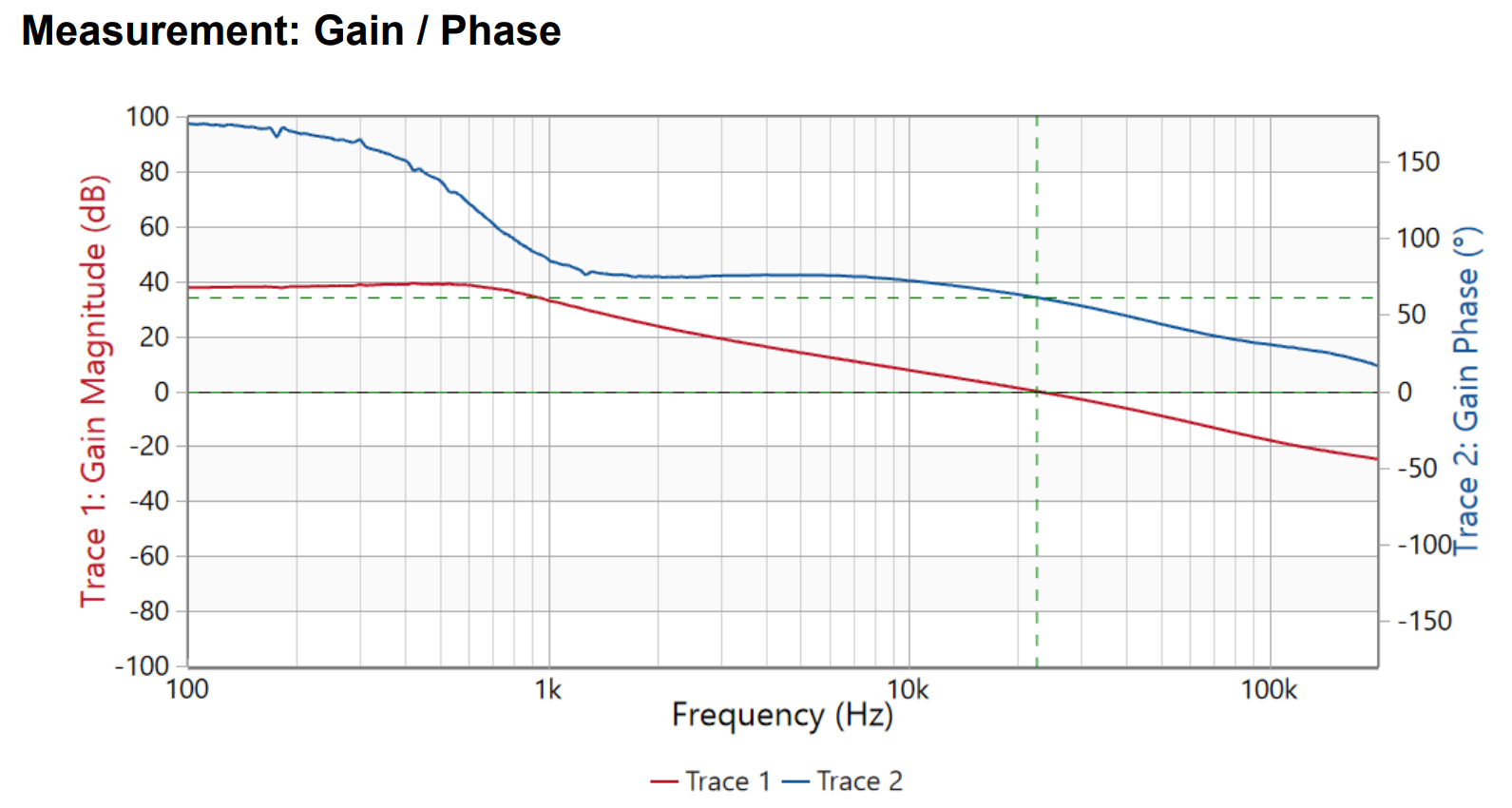

圖 3-5 PH1 的頻率響應測得的交叉頻率為 22.5kHz，相位裕度為 61.4 度。

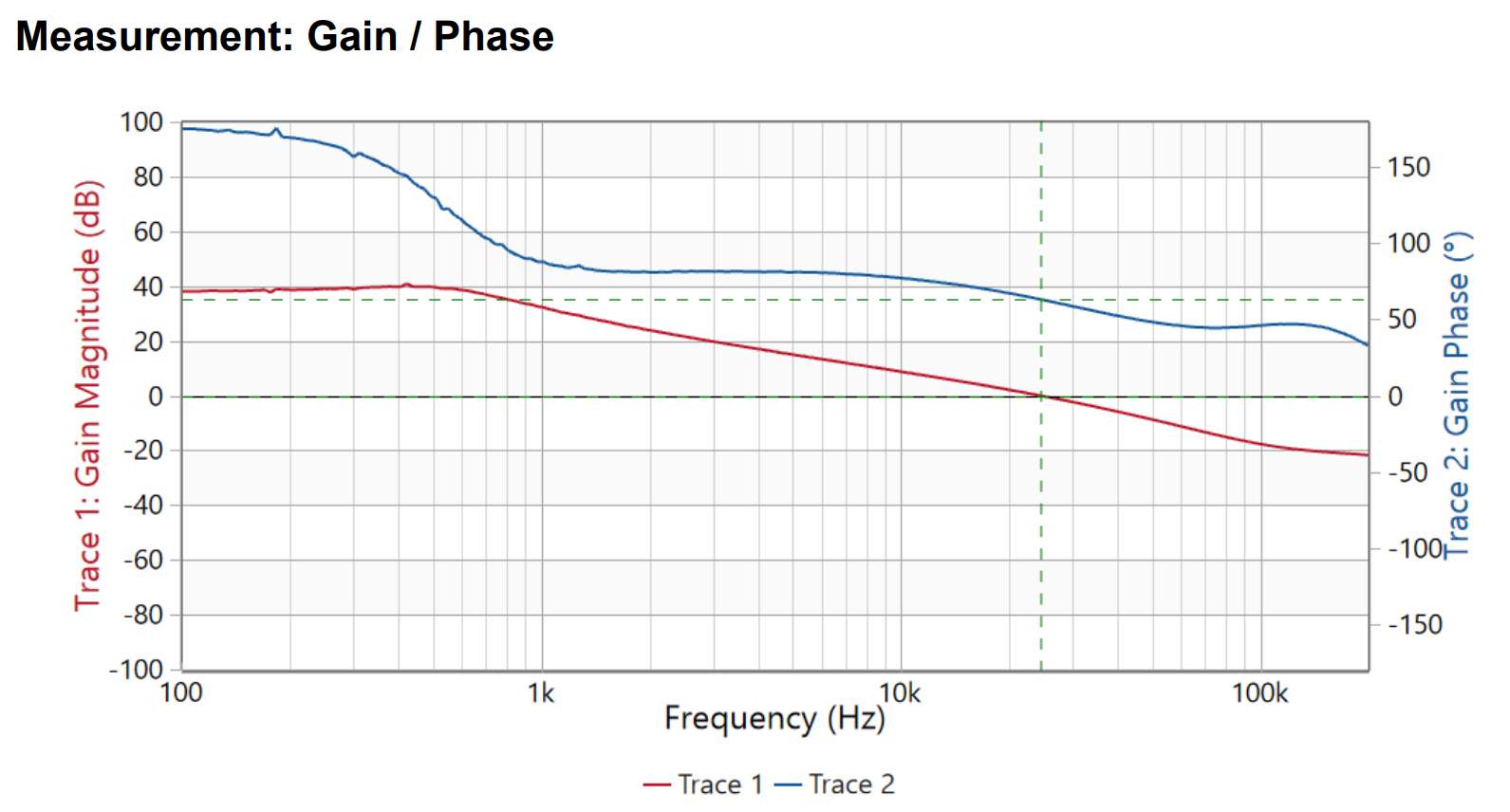

圖 3-6 PH2 的頻率響應測得的交叉頻率為 24.5kHz，相位裕度為 63.3 度。

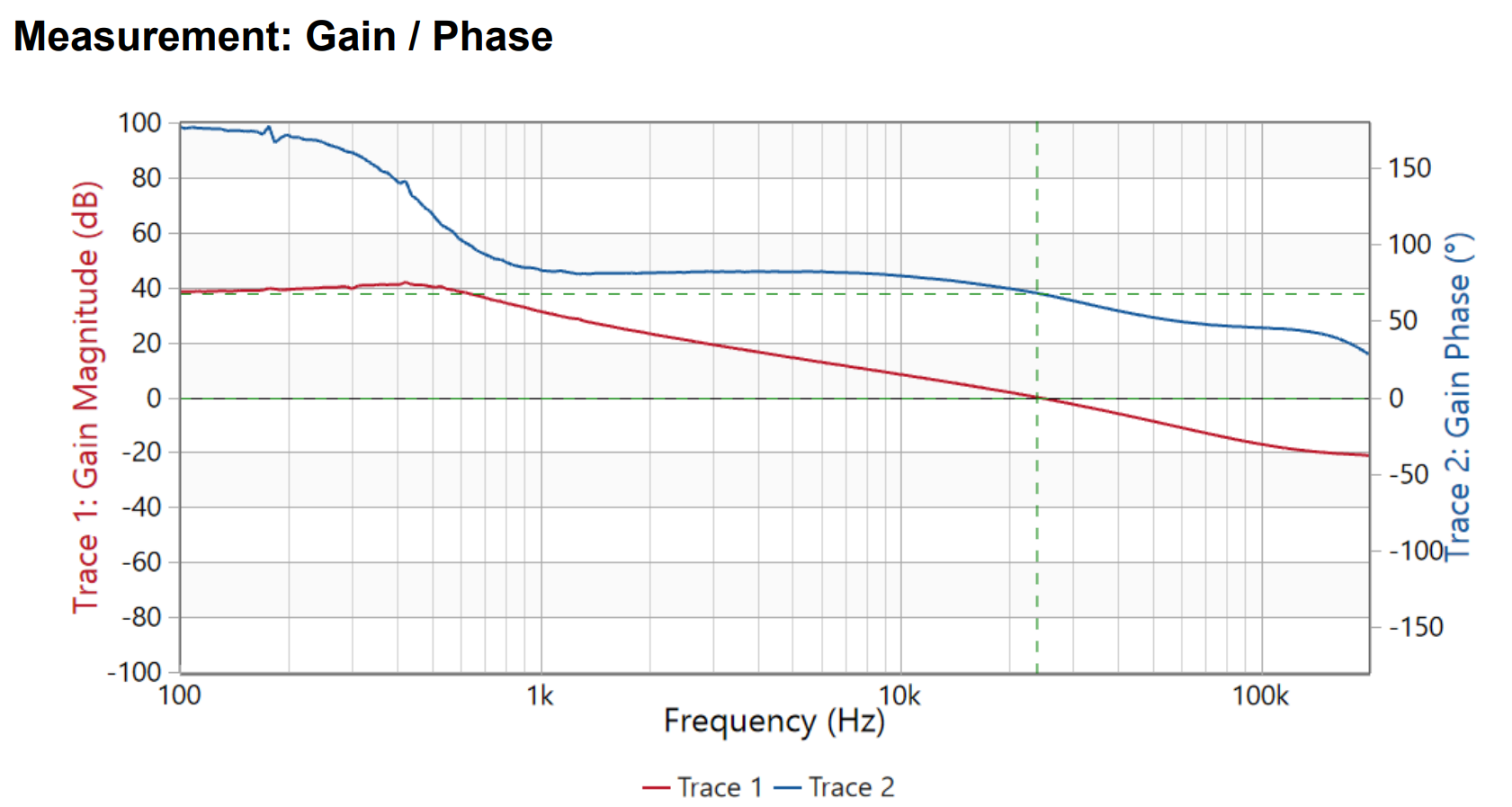

圖 3-7 PH3 的頻率響應測得的交叉頻率為 23.9kHz，相位裕度為 68.2 度。

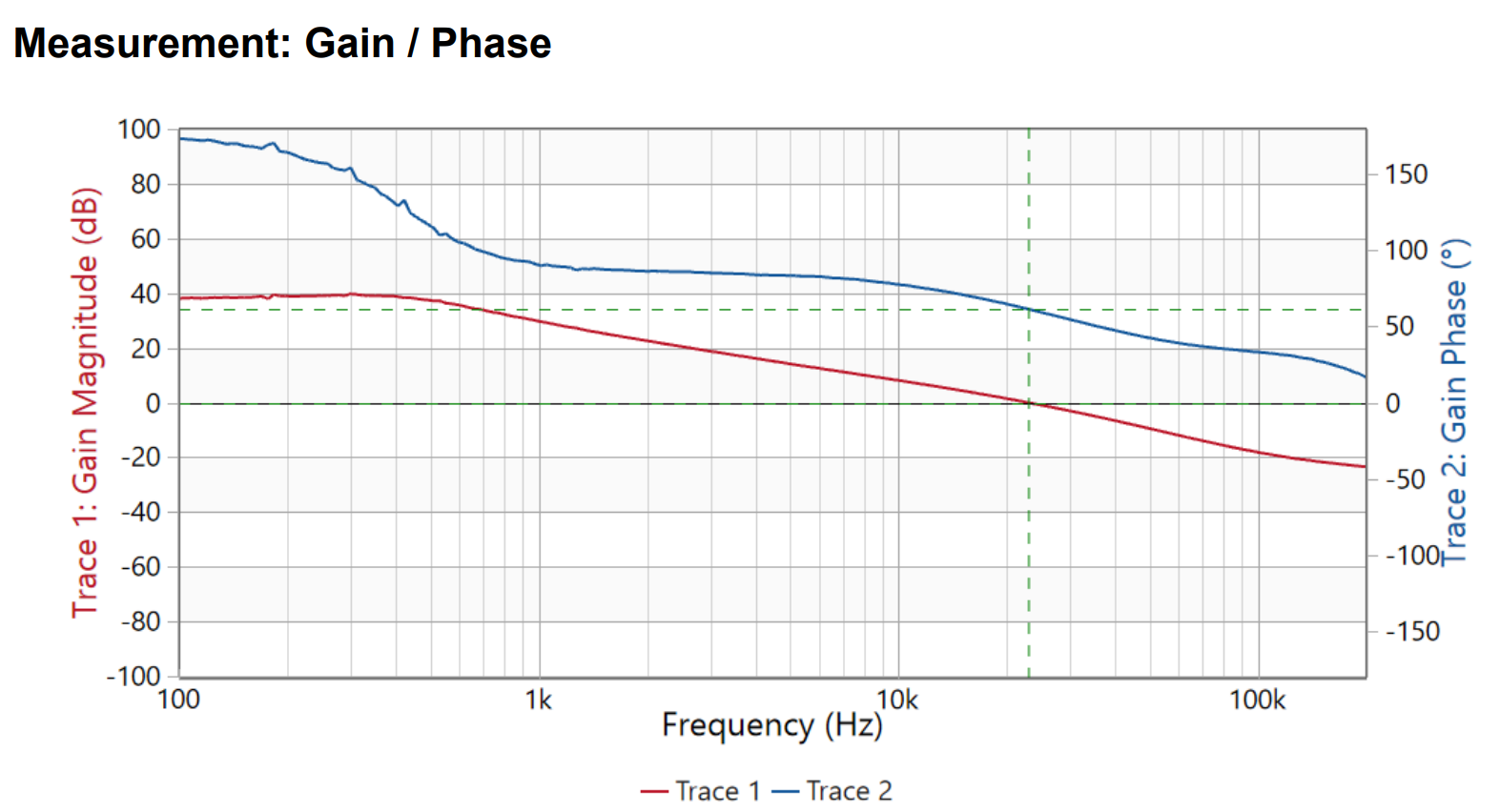

圖 3-8 PH4 的頻率響應測得的交叉頻率為 23.0kHz，相位裕度為 61.5 度。

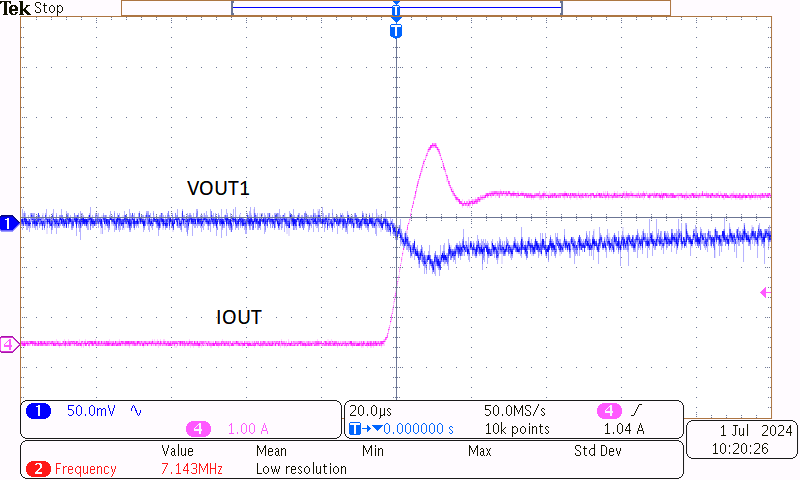

圖 3-9 VOUT1 正瞬態性能VOUT1 變?yōu)檎?3A 瞬態。

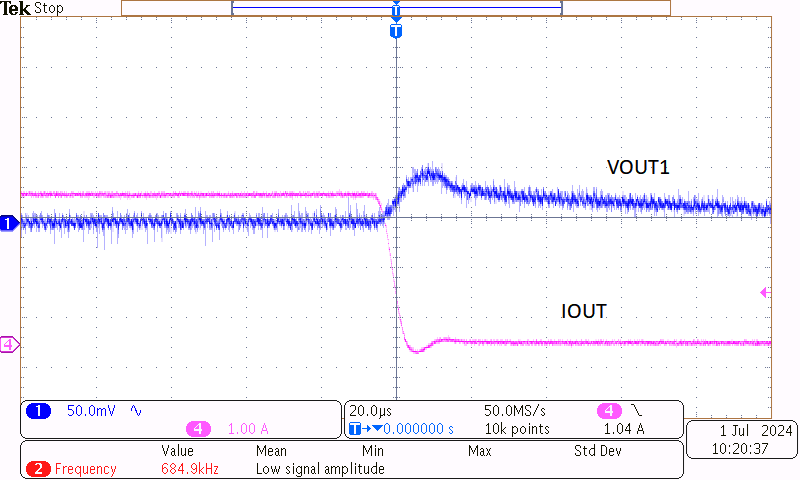

圖 3-10 VOUT1 負瞬態性能VOUT1 變?yōu)樨?fù) 3A 瞬態。

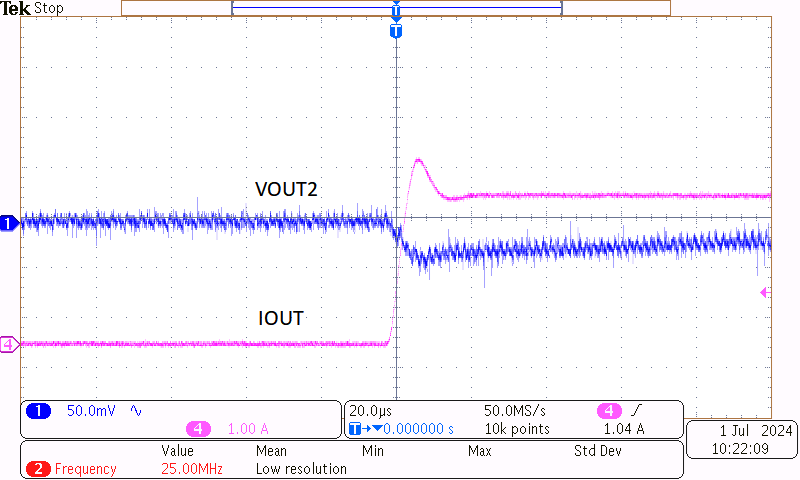

圖 3-11 VOUT2 正瞬態性能VOUT2 變?yōu)檎?3A 瞬態。

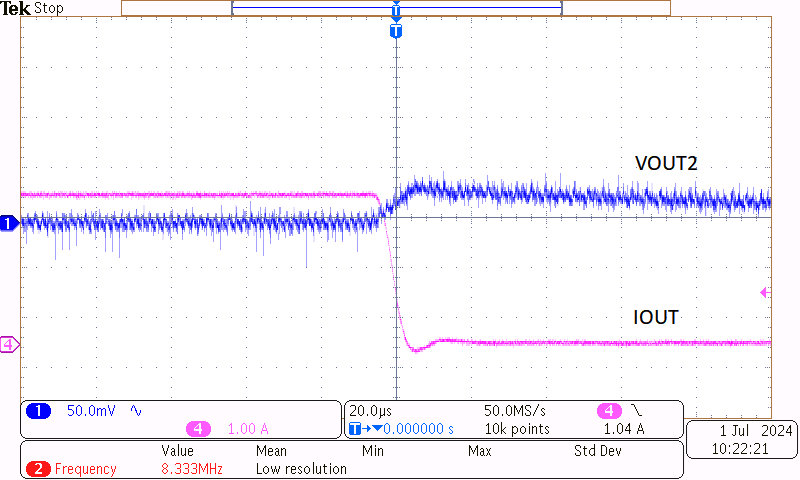

圖 3-12 VOUT2 負瞬態性能VOUT2 變?yōu)樨?fù) 3A 瞬態。

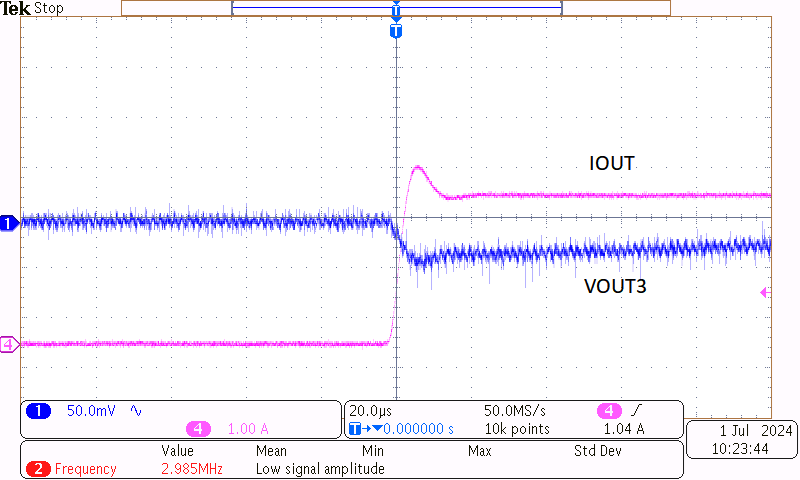

圖 3-13 VOUT3 正瞬態性能VOUT3 變?yōu)檎?3A 瞬態。

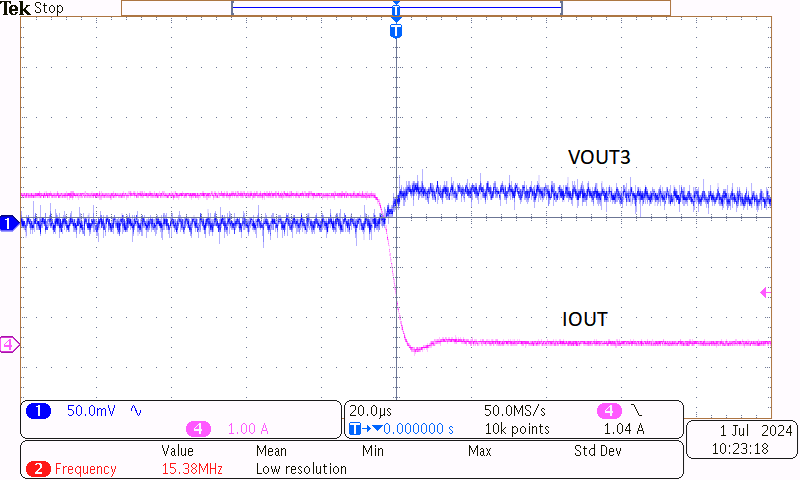

圖 3-14 VOUT3 負瞬態性能VOUT3 變?yōu)樨?fù) 3A 瞬態。

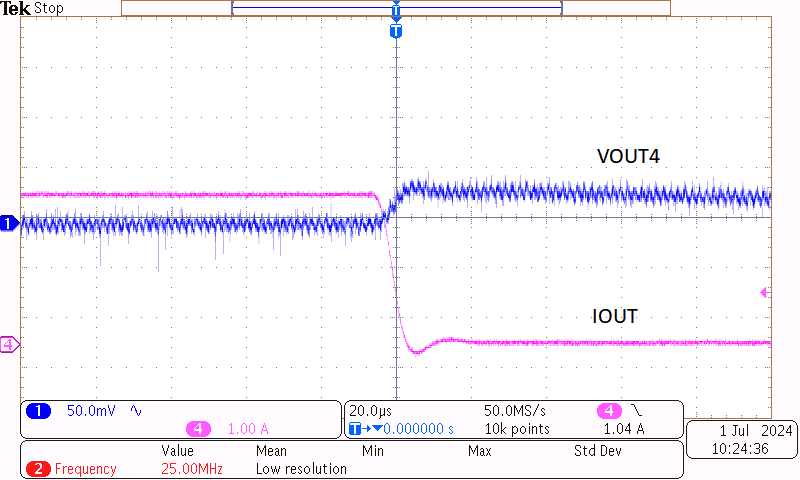

圖 3-15 VOUT4 負瞬態性能VOUT4 變?yōu)樨?fù) 3A 瞬態。
