1 簡介

本用戶指南介紹了 TMUX9616QFPEVM 評估模塊 (EVM) 的預期用途。該電路板支持對 TI TMUX9616PT 和 TMUX9616NPT 多路復用器進行快速原型設計和評估。TMUX9616 和 TMUX9616N 是一款具有防閂鎖特性的 16 通道、低電阻、低電容、高電壓模擬開關集成電路 (IC)。每個器件均具有 16 個獨立可選的 1:1 單極單投 (SPST) 開關通道。該器件可在高達 ±110V 的雙電源下工作。TMUX9616 在輸出端包含泄放電阻器、而 TMUX9616N 不包含。

TMUX9616 和 TMUX9616N 集成了可級聯的 16 位移位寄存器和鎖存器，用于控制 16 個開關中的每一個開關。菊花鏈功能允許控制許多 TMUX9616 器件，而無需為每個器件選擇單獨的芯片。為了減少信號路徑中由潛在時鐘饋通導致的噪聲，低電平有效鎖存使能可以在數據載入移位寄存器時保持高電平。

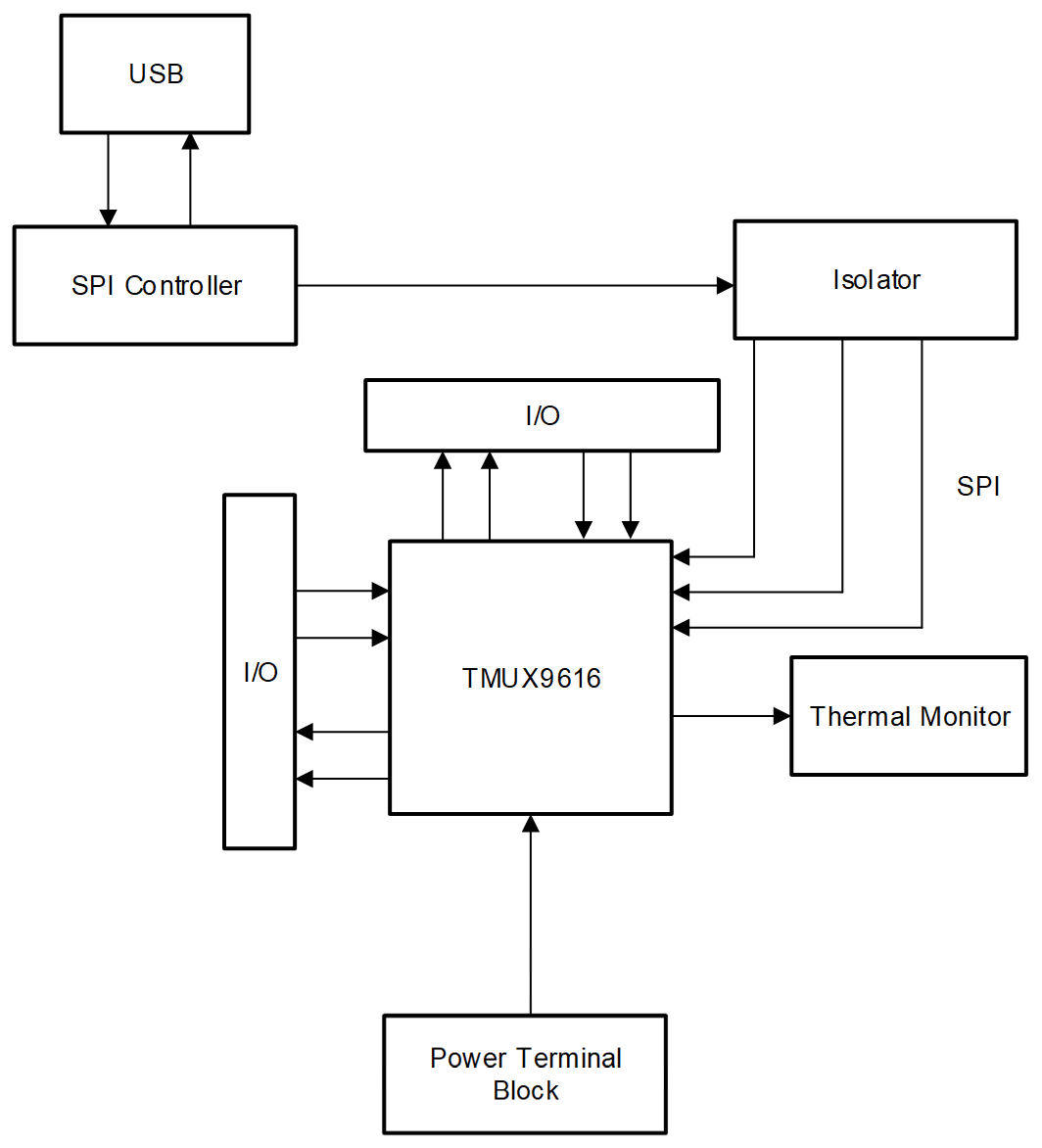

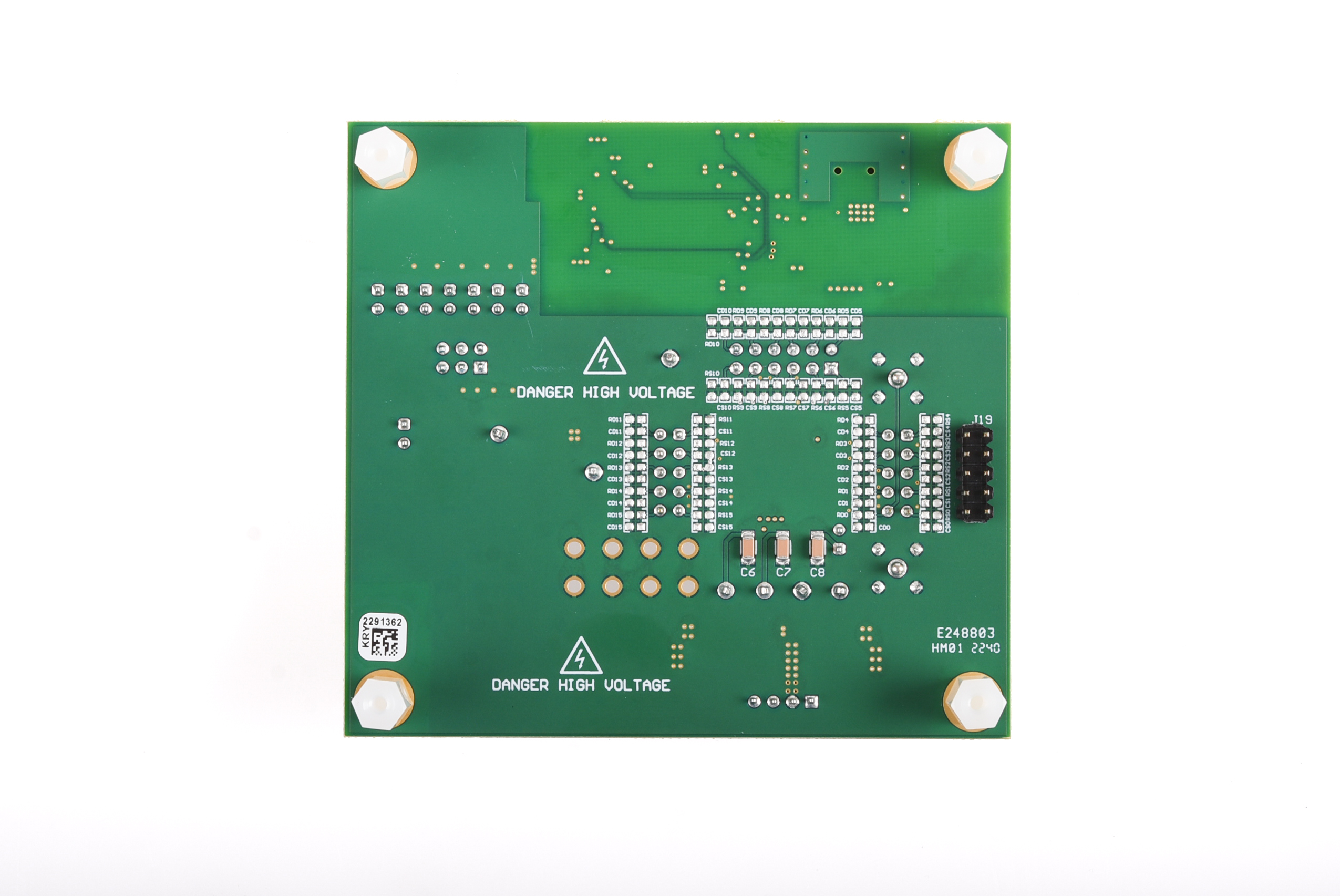

圖 1-1 和 圖 1-2 與收到的 EVM 類似，TMUX9616QFPEVM 套件包含以下項目：

1. TMUX9616QFPEVM
2. 1 條 Mini-USB 線纜

TMUX9616N 可單獨訂購，并置于 TMUX9616QFPEVM 上以進行評估。
