2.5 引導模式選擇
AM263Px 的引導模式由 DIP 開關 (SW6) 或測試自動化接頭選擇。當切換 PORz 時，測試自動化接頭使用 I2C IO 擴展緩沖器驅動引導模式。受支持的引導模式如表 2-4 中所示。
表 2-4 受支持的引導模式
| 引導模式/外設 | 引導介質/主機 | 注釋 |
|---|---|---|
| QSPI(4S)，50MHz | 閃存存儲器 | ROM 將 OSPI 控制器配置為 QSPI 4S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| UART | 外部主機 | ROM 將 UART0 配置為 115200bps 的波特率，并使用 x-modem 協議從外部 PC 終端下載映像。 |
| QSPI(1S)，50MHz | 閃存存儲器 | ROM 將 OSPI 控制器配置為 QSPI 1S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| OSPI(8S)，50MHz | 閃存存儲器 | ROM 將 OSPI 控制器配置為 8S 模式，并從外部閃存下載映像，在出現任何故障時支持 UART 回退引導模式。 |
| xSPI (1S->8D)，25MHz，SFDP | QSPI 閃存/外部主機 | ROM 將 OSPI 控制器配置為 xSPI 8D 模式，讀取 SFDP 表以獲取讀取命令并從外部閃存下載映像，具有 SFDP 的閃存僅支持 JEDEC 標準修訂版 D。 |
| DevBoot | 不適用 | 無 SBL。僅用于開發目的。 |

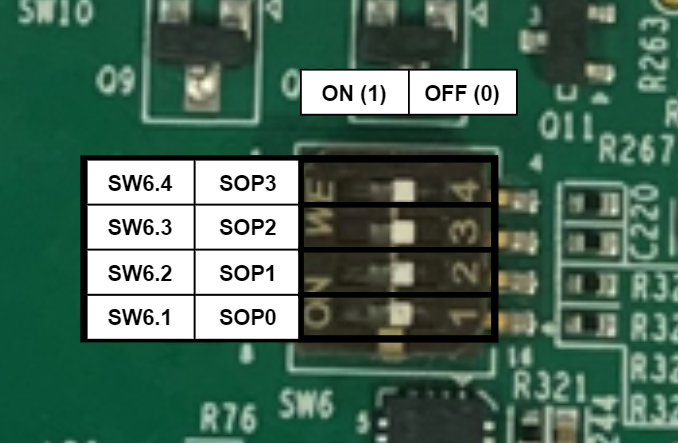

圖 2-13 SW6 開關位置表 2-5 引導模式選擇表
| 引導模式 | SPI0_D0_pad (SOP3) | SPI0_CLK_pad (SOP2) | OSPI_D1 (SOP1) | OSPI_D0 (SOP0) |
|---|---|---|---|---|
| QSPI(4S)，50MHz | 0 | 0 | 0 | 0 |
| UART | 0 | 0 | 0 | 1 |
| QSPI(1S)，50MHz | 0 | 0 | 1 | 0 |
| OSPI(8S)，50MHz | 0 | 0 | 1 | 1 |
| xSPI (1S->8D)，25MHz，SFDP | 1 | 1 | 0 | 0 |
| DevBoot | 1 | 0 | 1 | 1 |
| 不受支持的引導模式 | 上文未定義的所有其他組合。 | |||
