ZHCUD36 June 2025
4.2.2 輸出開關
要執行此測試，請確保已執行 4.2.1 部分中的測試，并且柵極驅動器已正確上電。
在兩個函數發生器通道上生成兩個 10kHz 0V 至 5V 互補 PWM 波?？梢栽趦蓚€ PWM 波形之間添加死區時間。
將這些通道探頭連接到 EVM 上的測試點；將高側 PWM 通道探頭連接到 HS_PWM，將低側 PWM 通道探頭連接到 LS_PWM。
使用 MMCX 連接器 GATE_HS1 測量高側柵極電壓，使用 MMCX 連接器 GATE_LS1 測量低側柵極電壓。
GATE_HS1 波形應以較小的延遲（大約 100ns）匹配高側 PWM 輸入信號。
GATE_LS1 波形應以較小的延遲（大約 100ns）匹配低側 PWM 輸入信號。

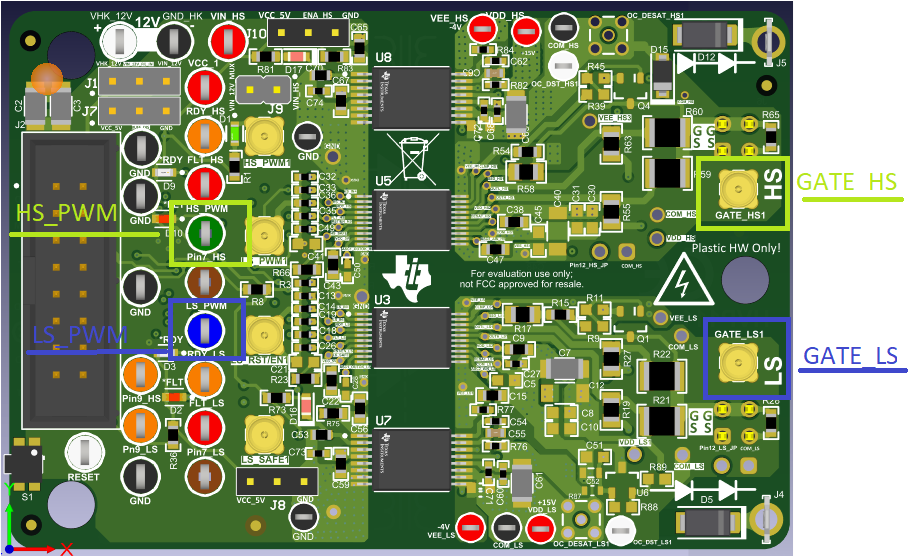

圖 4-2 輸出開關檢查的測試點位置
