如今市面上已推出集成 MOSFET 并支持串行電壓識別 (SVID) 的 DC/DC 轉換器。在輸出電流較低時,此類設計比基于多相控制器的設計體積更小、更易實現。德州儀器 (TI) 推出的 TPS544E27 和 TPS544C26 DC/DC 負載點轉換器旨在與 Intel? Xeon? Sapphire Rapids 可擴展處理器配合使用,為需要 SVID 高速接口的電源軌供電。TPS544C26 通常適用于符合 Intel VR13 SVID 標準的 Eagle Stream (EGS) 和 Birch Stream (BHS) 應用,而 TPS544E27 適用于符合 VR14 SVID 標準的 Oak Stream (OKS) 應用。由于兩款 DC/DC 轉換器采用完全相同的封裝,新款且向下兼容的 TPS544E27 可替代舊款 TPS544C26,用在現有單相低電流 Eagle Stream 和 Birch Stream 服務器設計中,僅需微小的電路調整且無需改動布局。如表 1 所示,TPS544E27 相較于 TPS544C26 具備多項優勢。
| 參數 | TPS544C26 | TPS544E27 |
|---|---|---|
| 輸入電壓 | 4-16V | 4-18V |
| 偏置電壓 | 5V,工作電壓為 2.7-16V | 5V,工作電壓為 2.7-18V |
| 輸出電壓 | 0.25V-3.04V,可編程 | 0.25V-5.5V,可編程 |
| 輸出電流 | 35A 持續電流 | 40A 持續電流 |
| 開關頻率 | 600 – 1200kHz,F(xiàn)CCM 和 DCM | 400 – 2000kHz,F(xiàn)CCM 和 DCM |
| MOSFET 的導通電阻 | 4mΩ/1mΩ | 2.5m?/1m? |
| 控制架構 | DCAP+ | DCAP+ |
| 遙測 | VOUT、IOUT、溫度 | VOUT、IOUT、溫度 |
| 模擬電流監測器 | 否 | 是 |
| 輸入電源監測 | 是,通過 VINSEN 引腳 | 是,通過 I_IN 引腳 |
| 非易失性內存 | 是 | 是 |
| 接口 | I2C | PMBus? 1.5 |
| SVID 合規性 | VR13 | VR13、VR14、VR14.Cloud |
| 安全性 | 僅限意外更改 | 是,2 級 |
| 壓降補償(負載線路) | 是 | 是 |
| RoHS 合規性 | 是,沒有豁免 | 是,沒有豁免 |
| 封裝 | 37 引腳 5x6mm QFN (RXX) | 37 引腳 5x6mm QFN (RXX) |
圖 1 顯示了 TPS544C26 的頂視圖,圖 2 顯示了 TPS544E27 的頂視圖。這些器件被歸類為通用封裝,這意味著兩款器件具相同的電路板焊盤圖案,從而簡化了兼容的實現。兩款器件采用相同的 D-CAP+ 控制架構,因此無需修改輸出濾波器元件值即可支持相同的瞬態電壓條件和輸出電流電平。
不同于 TPS544C26,TPS544E27 的引腳 29 是多用途引腳。在器件初始化期間,可通過在該引腳和 AGND 之間連接一個外部電阻器來設置 TPS544E27 的 PMBus? 地址。該器件初始化后,引腳 29 可用作模擬電流監測器輸出,檢測低側 MOSFET 的電流,可通過 EN_AIMON 位啟用。TPS544E27 的引腳 29 還執行 VOUT 復位功能,該功能可通過 EN_VORST 位啟用。而 TPS544C26 的引腳 29 僅用于設置器件的 I2C 地址。要在 TPS544C26 應用中使用 TPS544E27,只需為器件地址選擇合適的電阻值。
TPS544E27 的引腳 28 也是多用途引腳,可用作 SMBus 警報線路(因?yàn)槭褂昧?PMBus)、PINALRT# 功能以及災難性故障指示器。該引腳的功能可以通過 PMBus (D0h) SYS_CFG_USER1 命令中的 SEL_ALRT_FN 字段來選擇。而 TPS544C26 的引腳 28 僅用作災難性故障指示器,當發生任何災難性故障事件(過壓,欠壓或過熱)時,該引腳將置為低電平。在額定電壓下運行期間,該引腳指示器保持高電平。從 TPS544C26 遷移到 TPS544E27 無需對引腳 28 進行修改。

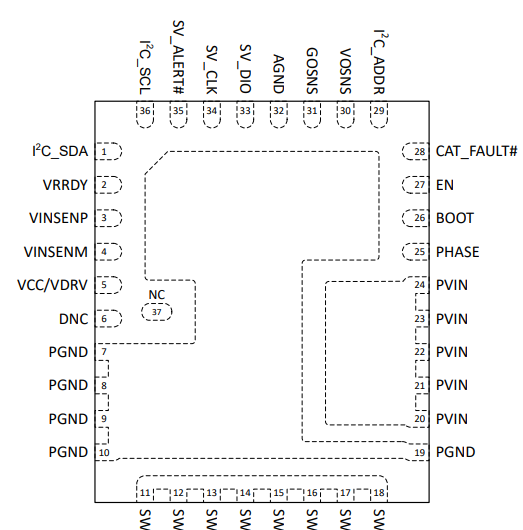

圖 1 TPS544C26 頂視圖

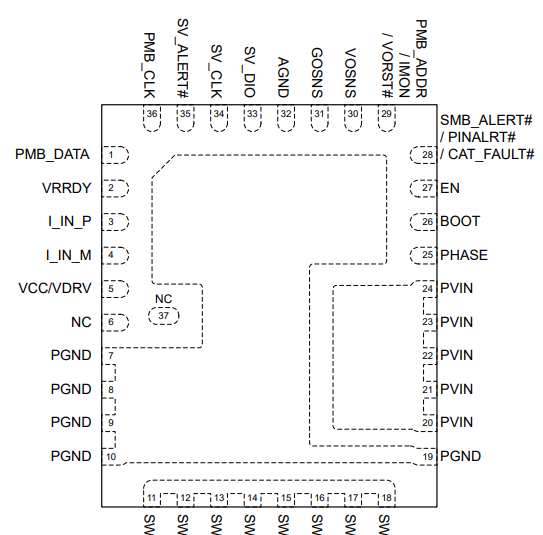

圖 2 TPS544E27 頂視圖兩款轉換器都通過串行接口配置,無需外部電阻器提供引腳搭接配置。由于 TPS544C26 使用定制 I2C 接口,而 TPS544E27 使用業界通用的 PMBus 接口,因此需要配置轉換。如果在將 TPS544C26 配置轉換為 TPS544E27 配置時需要幫助,請聯系 TI E2E? 設計支持論壇。
只需修改電路板的引腳 29 的單個阻值,就可在 EGS 和 BHS 應用中使用 TPS544E27 替代 TPS544C26,并帶來具有以下優勢。
