設計目標

目標

使用 DAC8740H 可尋址遠程傳感器高速通道 (HART?) 調制解調器替代競爭調制解調器器件。

設計說明

當使用 DAC8740H 替代同類競爭 HART 調制解調器時，該器件周圍元件的選型非常重要。即使競爭 HART 調制解調器與 DAC8740H 引腳對引腳兼容，也需要對調制解調器周圍的電阻器和電容器進行更改才能通過某些 HART 測試。本模擬工程師電路手冊介紹了設置 DAC8740H 時需要進行的電路更改，以通過重要 HART 物理層測試。DAC8740H 是該電路中的調制解調器，適用于現場變送器和可編程邏輯控制器 (PLC) 等支持 HART 的器件。

設計說明

1. DAC8740H 使用的電源引腳、基準引腳和內部 LDO 引腳上需要要去耦電容器。AVDD 和 IOVDD 引腳各自使用 0.1μF 最小電容。內部基準 REF 引腳處需要 0.1μF 電容,內部 LDO 在 REG_CAP 處需要一個 1μF 電容器。
2. 在該電路中，內部振蕩器設置器件的時序。如果使用晶體振蕩器，請查看 DAC874xH HART^?和 FOUNDATION? 現場總線和 PROFIBUS? PA 調制解調器數據表，以了解器件設置和電路更改。
3. REF 引腳上的內部基準電壓為 1.5V，通過連接高電平的 REF_EN 引腳啟用。

4. 下圖顯示了 DAC8740H HART 調制器的輸出信號路徑。


5. DAC8740H 數據表顯示了一個 22nF 的 HART 輸出并聯電容器。將該值作為范圍的上限值，且、首選值為 10nF。對于 HART 信號的直通電容，數據表顯示了一個 4700pF 電容器。將該值視為電容的下限。1μF 或更大的值可用作輸出將 HART 信號插入環路。
6. 當使用外部濾波器接收 HART 信號時，在 HART 輸入與 MOD_INF 引腳之間布置一個由無源器件構成的帶通濾波器。下圖顯示了該帶通濾波器。請使用 X7R 或 NP0 電容器，因為容差、漂移和電壓系數會改變?yōu)V波器的頻率響應。DAC8740H MOD_INF 輸入設置為與其他競爭器件不同的直流電平。此處，分壓器包括 REF 引腳使用 1MΩ 和 1.5MΩ 電阻器獲得的不同電阻比。

   下圖展示了此 HART 模式外部帶通濾波器的頻率響應。

7. 如果外部帶通濾波器的分壓器分壓比沒有改變（如 6 中所述），仍然可以正確接收信號。但是，如果存在噪聲，HART 通信可能會失敗。

   對于物理層測試，HART 器件必須通過噪聲靈敏度等級測試。在這些測試中，會在不同的頻率振幅下產生正弦干擾噪聲。HART 器件必須在抑制正弦噪聲的同時，檢測和解碼使用移頻鍵控 (FSK) 正弦信號發送的 HART 傳輸內容。下表介紹了 HART 器件必須抑制的不同干擾噪聲。

   HART^? 噪聲靈敏度等級測試

   干擾幅度規格	波形	頻率 (Hz)	HART? 信號幅度值 (mVPP)
   55mVPP	正弦	1700	175
   220mVPP	正弦	250	175
   880mVPP	正弦	125	175
   3.52VPP	正弦	63	175
   16VPP	正弦	29	175

   根據之前的測試，如果電阻分壓器未設置為建議值（1MΩ 和 1.5MΩ），則低頻、高壓干擾信號更有可能失敗。880mV_PP (125Hz)、3.52V_PP (63Hz) 和 16V_PP (29Hz) 的噪聲信號可能會干擾 HART 傳輸。

8. 用 DAC8740H 替代 HART 調制解調器后，運行一整套 HART 測試。這些測試包括 FSK 物理層測試，涵蓋波形特性、信號完整性和幅度、載波檢測、器件輸入和輸出阻抗以及存在噪聲時的性能。其他 HART 測試包括數據鏈路層測試 (DLL)、通用命令測試 (UAL) 和常見做法命令測試 (CAL)。這些測試驗證協議時序、通信信令并檢查應用層命令響應。

HART^? 時序

即使進行前文所述的原理圖變更，仍然可能存在時序差異，對運行造成干擾。查看下表中 DAC8740H 的 HART 模式時序。

HART 信號的時序以位時間或毫秒為單位進行描述。對于 HART 信號，傳輸速率為 1200 波特。這意味著每個位時間為 833μs。上表中的時序描述了 DAC8740H 啟動或停止傳輸?shù)淖铋L時間，或該器件開始或停止檢測來自另一個器件的載波 HART 信號的最長時間。

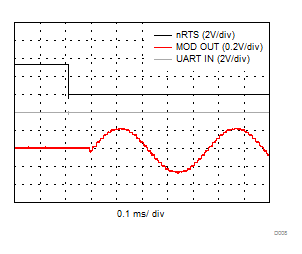

以下示波器圖顯示了上表中描述的 HART 時序參數。首先，DAC8740H 使用請求發送 (RTS) 信號啟動傳輸。當 RTS 信號變?yōu)榈碗娖綍r，HART 正弦波出現在 MOD_OUT 引腳上。以下示波器圖顯示了基于 RTS 輸入的傳輸啟動和停止的時序。第一幅圖顯示了基于 RTS 轉換為低電平的 MOD_OUT 的典型載波啟動時間 (t_cstart)。

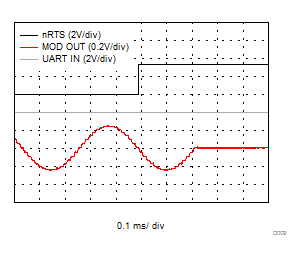

載波停止時間 (t_cstop) 是傳輸信號降至 80mV_PP 最小可接收 HART 信號電平以下所需的時間。同樣，載波衰減時間 (t_cdecay) 是 HART 信號從最小可接收 HART 信號電平降至最大噪聲幅度 6.16mV_PP 所需的時間。第二幅圖顯示了兩者的時間，基于 RTS 上升至 MOD_OUT 完成。雖然該圖沒有專門顯示確切的時序，但該圖顯示器件符合規格。

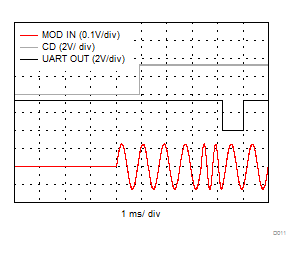

DAC8740H 使用載波檢測 (CD) 信號來顯示在 MOD_INF（如果使用了內部濾波器，則為 MOD_IN）上檢測到 HART 信號。以下示波器圖顯示了基于 MOD_INF 或 MOD_IN 上的信號，典型的 CD 啟動和停止傳輸時序。第一幅圖顯示了典型的載波檢測開啟 (t_cdeton) 時間，其中當檢測到 HART 信號時 CD 會上升。

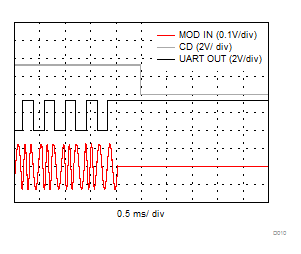

該最后一幅圖顯示了載波檢測關閉 (t_cdetoff1) 時間，其中當 HART 信號完成讓 DAC8740H 載波檢測停止時 CD 會下降。

HART 時序模式表的最后一行是從發送模式轉換到接收模式時的載波檢測時序 (t_cdetoff2)。RTS 完成后，使用該最小值檢測是否存在來自另一個變送器的 HART 信號。

在大多數情況下，用 DAC8740H 替代競爭器件不需要對棧時序進行任何更改。但是，如果測試存在問題，則可以檢查時序差異。

器件兼容性

DAC8740H 器件旨在耦合不同 HART 變送器產品中 MOD_OUT 上的信號。DAC8760、DAC7760、DAC8771、DAC8775、DAC161S997 等器件和 DAC161P997 都具有專用 HART 輸入引腳，這些引腳可以將 HART 信號耦合到 DAC 輸出。要將 HART 信號耦合到上面列出的任何 DAC 的輸出，請查看相應器件的數據表。

此外，即使 DAC 沒有專用 HART 輸入引腳，也可以使用 DAC8740H 使環路供電的 4-20mA 現場變送器支持 HART。DAC8830 和 DAC8740H 在采用 HART 調制解調器的高精度環路供電 4mA 至 20mA 現場變送器參考設計中作為支持 HART 的變送器一起顯示。此拓?fù)淇捎糜谕ㄟ^來自任何通用電壓輸出 DAC 的 HART 信令創建的環路變送器。

有關 HART 協議的詳細信息，請參閱 HART 協議基本指南。有關 HART 兼容型 DAC 器件和 HART 協議測試的信息也可在以下文檔中找到：

• 支持 HART 的 PLC 模擬輸入模塊參考設計
• 適用于 4-20mA 環路且支持 HART 的現場變送器的設計和測試
• 基于評估模塊設計且支持 HART 的變送器

設計中采用的器件

使用參數搜索工具查找其他可能的 DAC 器件。
