DDR（雙倍數據速率）存儲器已經問世多年，與前幾代相比，它具有更快的速度、更高的功效和更大的容量，適用于各種應用。本文將簡要介紹不同的 DDR5 型號，并推薦電源管理 IC 和 DC/DC 轉換器，以便實現簡單的電源管理設計。
DDR5
DDR5 是第五代雙倍數據速率同步動態隨機存取存儲器 (DDR SDRAM)。DDR5 具有多種不同型號的雙列直插式存儲器模塊 (DIMM) 和分立式存儲器 IC。最常用的選項是 DIMM 型號，這種型號直接在模塊上使用專用的電源管理集成電路 (PMIC)，以便為板載分立式存儲器 IC 提供所有必要的電壓。PMIC 需要一個 I2C 和 I3C 總線接口來進行配置、檢測故障條件，以及遙測電壓、電流、功率和溫度。DIMM 的輸入電壓可以是 5V 或 12V，具體取決于 DIMM 型號。DDR5 用于需要高帶寬的高性能應用，例如企業服務器。JESD79-5B 標準是為 DDR5 供電的 JEDEC 合規性文檔。表 1 展示了 PMIC 如何為 DDR5 導軌提供 DIMM 上電源。
| DDR5 軌 | 說明 | 電壓 | 電流功能 | PMIC |
|---|---|---|---|---|
| VDD | 電源電壓 | 1.1V | 高達 12A | TPS53830A |
| VDD1 | 電源電壓（可選） | 1.1V | 高達 6A，將 VDD 降至 6A | |
| VDDQ | I/O 電源電壓 | 1.1V | 高達 6A | |
| VPP | 泵電壓 | 1.8V | 高達 5A | |
| 1.8V_LDO | PMIC 到集線器 | 1.8V | 高達 10mA | |
| 1.0V_LDO | PMIC 到集線器 | 1.0V | 高達 60mA |
LPDDR5 和 LPDDR5X
LPDDR5 是第五代低功耗、雙倍數據速率動態隨機存取存儲器。與 DDR5 相比，該器件功耗更低、數據速率更低，但仍能提供高帶寬。LPDDR5 與 DDR5 相比，具有更低的延遲和更快的響應時間，因此非常適合移動設備、信息娛樂系統和視頻等應用。LPDDR5 不采用傳統的 DIMM 外形尺寸（如 DDR5），其電源管理設計位于模塊上，因此電源管理設計必須由用戶設計。LPDDR5 使用片上端接 (ODT) 在存儲器 IC 內部集成內部端接電阻器，以減少反射信號并提高速度。早期版本的 DDR 存儲器需要使用有源總線端接和外部穩壓器 (VTT)，以通過端接電阻器拉取和灌入電流。LPDDR5 不需要 VTT 導軌或外部端接電阻器。電流要求取決于裸片數量和 LPDDR5 存儲器 IC 中集成的通道數。LPDDR5 包含動態電壓頻率調節 (DVFS) 功能，可優化功耗或特性，這在電池供電的移動應用中特別有用。請注意，某些片上系統 (SoC) 供應商可能支持 DVFSC（內核邏輯）和 DVFSQ (I/O) 特性，也可能不支持。如需更多信息，請參閱 JESD209-5C 標準，該標準是為 LPDDR5 和 LPDDR5X 供電的 JEDEC 合規性文檔。
表 2 顯示了為 LPDDR5 和 LPDDR5X 供電的建議 DC/DC 轉換器設計列表。選擇 DC/DC 轉換器是因為其具有寬輸入電壓范圍、高基準電壓精度、小封裝尺寸、可擴展輸出電流版本，以及可用的電源正常指示和使能引腳。LPDDR5 和 LPDDR5X 所需的輸出電流可能不同，因此下面顯示的設計是一種經驗法則估算，可支持許多用例。
| LPDDR5 軌 | 說明 | 標稱電壓 | DVFS | Iout | 兩個 DVFS 都已禁用 | 僅啟用 DVFSC | 僅啟用 DVFSQ | 分立式解決方案 |
|---|---|---|---|---|---|---|---|---|
| VDD1 | 內核電源，泵電壓 | 1.8V | 不適用 | 高達 1A | TPS51488 | TPS51488 | TPS51488 | TPS62932 |
| VDD2H | 內核邏輯電源 | 1.05V | 已禁用 DVFSC | 高達 8A | TPS51386 | |||
| VDDQ | I/O 電源 | 0.5V | 已禁用 DVFSQ | 高達 2A | TPS543320 或 TPS62868 | TPS543320 或 TPS62868 | ||
| 0.3V | DVFSQ 啟用 | 不適用 | 不適用 | |||||
| VDD2L | 內核邏輯電源 | 0.9V | DVFSC 啟用 | 高達 1.5A | 不適用 | TPS54388 | 不適用 | TPS54338 |
| 器件 | 說明 | 注釋 |
|---|---|---|
| TPS51488 | 4.5V 至 24V 輸入，LPDDR5 存儲器電源 PMIC | 如需獲取數據表，請聯系當?shù)劁N售代表或訪問 TI E2E 支持論壇。 |
| TPS54338 | 3.8V 至 28V 輸入，3A 降壓轉換器 | 采用相同封裝的 4A 和 5A 版本（TPS54438、TPS54538） |
| TPS543320 | 4V 至 18V 輸入，3A 降壓轉換器 | 支持 0.5V 輸出，具備 0.3V 輸出能力。采用相同封裝的 6A 和 8A 版本（TPS543620、TPS543820）。 |
| TPS51386 | 4.5V 至 24V 輸入，8A 降壓轉換器 | 12A 采用 3x4mm 封裝 (TPS51375) |
| TPS62932 | 3.8V 至 30V 輸入，2A 降壓轉換器 | 采用相同封裝的 3A 版本 (TPS62933) |
| TPS62868 | 2.4V 至 5.5V 輸入，4A 降壓轉換器 | 通過 I2C 接口支持 0.5V 和 0.3V。采用相同封裝的 6A 版本 (TPS62869) |

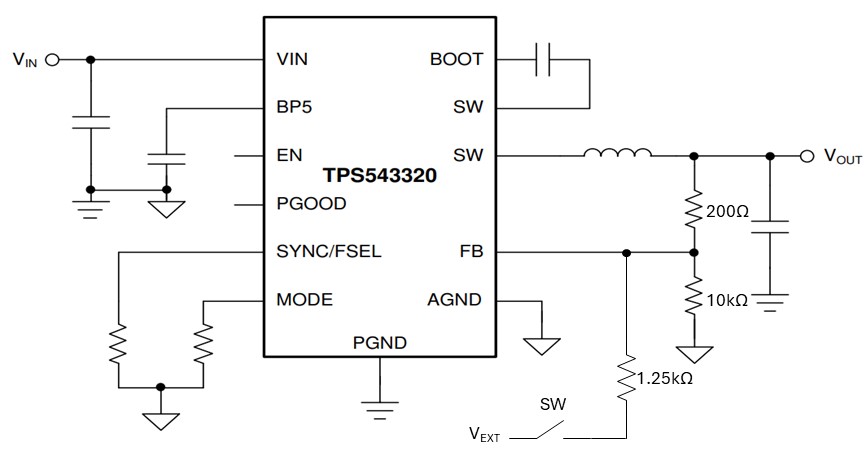

盡管幾個 JEDEC 通用標準不允許在分立式 VDDQ 電壓設計實現中對 DVFSQ 提供 0.3V 支持，但 TPS543320 可以通過反饋環路中的一些額外元件支持 DVFSQ 控制。方程式 1 計算開關斷開時的輸出電壓，方程式 2 計算開關閉合時的電壓。添加了一個額外的 MOSFET 開關和電阻器，以便在開關閉合時向反饋引腳注入電流，從而將輸出電壓降低到基準電壓以下。請注意計算布線損耗引起的任何壓降。
LPDDR5 和 LPDDR5X 的電壓要求相同。LPDDR5X 使用先進的均衡和信號傳輸技術來實現更高的存儲器帶寬，LPDDR5 從 6400Mbps 提升至高達 8500Mbps。為 LPDDR5 供電的相同器件也將為 LPDDR5X 供電。
根據 JEDEC 標準，LPDDR5 和 LPDDR5X 導軌有時序控制要求。較高電壓導軌需要在轉換器啟動序列期間同時或在較低電壓導軌之前達到其電壓電平，并在 20ms 內完成啟動。電源導軌在啟動時應以與啟動順序相反的順序斷電。如果使用 VDD2L，則 VDD2L 不應以較小的裕度超過 VDD2H，例如 0.3V，并且 VDD2H 不應超過 VDD1，以避免正向偏置內部二極管。為簡化設計，TPS51488 遵循電源導軌時序要求。本文檔中建議的分立式 DC/DC 轉換器包含使能引腳和電源正常引腳，幫助改善電源時序控制，從而錯開啟動和斷電。
總結
許多 DC/DC 轉換器首選為 LPDDR5 和 LPDDR5X 供電。當啟用 DVFSQ 時，更困難的導軌是 0.3V VDDQ，但使用所述的電路方法將有助于實現更低的電壓。還可以選擇 I2C 控制的低輸入電壓 DC/DC 轉換器。本文檔中采用的 DC/DC 轉換器具有以下屬性。
- 寬輸入電壓范圍
- 高基準電壓精度
- 小封裝尺寸
- 可擴展輸出電流版本
- 電源正常和使能引腳
