針對 25°C 和目標低溫條件，所需的測試包括以下步驟：

1. 充電在室溫下進行?？蛇x：如果電池之前處于其他溫度，則在測試之前讓其在室溫下靜置兩小時。
2. 使用 CC/CV 充電通過收尾電流（與實際充電器一致，例如 C/20）充電至滿電。使用標稱 CC 充電率和 CV 電壓。如果電池制造商指定了另一種充電方法，可以使用該方法。如果在器件中進行充電，則使用器件充電器是最佳選擇。
3. 讓電池靜置兩小時，以達到完全平衡開路電壓 (OCV)。如果處于器件中，則在此期間關斷器件以避免低電流放電。
4. 設置放電測試溫度（首先在 25°C 下進行，然后在 0°C 或您選擇的其他低溫下進行）。
5. 等待 1 小時，直到電池組達到熱平衡，然后電芯溫度將停止變化。如果溫度未穩定（可能發生在較大的系統中），請延長等待時間。
6. 以系統典型的高速率對電池進行放電，直到達到最小電壓（由電池制造商規定）。如果在器件中進行放電，則可以接受放電至器件最小電壓。這可以是恒流或恒定功率負載。

   1. 為了獲得最佳 RbL 值，請遵循以下做法：根據溫度，按照以下速率對電池進行放電，直到達到最小電壓

      （由電池制造商規定）：

      T >= 0°C 時：C/5

      T < 0°C 且 >= –10°C 時：C/7

      T < -10°C 且 >= –20°C 時：C/10

      T < –20°C 時：C/15

   2. 為了獲得最佳熱模型參數，請遵循以下做法：以器件典型的高速率對電池進行放電，直到達到器件的最低電壓。目標是電池像在器件中一樣升溫。

   3. 如果要在一個測試設置中組合 RbL 和熱模型參數計算：使用熱模型參數的測試設置（3.2.1 步驟 6.b），并以中等負載對電池進行放電，使其產生 5°C 至 10°C 的自發熱。該速率需要高于 C/10 速率，溫度不能超過 20°C。

   注：

   要獲得最佳的監測結果，請至少完成兩項測試，分別遵循 6.a 和 6.b 中詳述的說明。這將使電量計能夠獲得理想的 RbL 和熱模型參數。

   如果完成了 6.a 和 6.b，則無需完成 6.c。僅當只能對 GPCRB 輸入完成一項測試時，才需使用 6.c。

7. 確認低溫放電期間的溫度未超過 20°C。如果超過，請以較低的速率重新運行測試，以減少自發熱。

8. 讓電池靜置五小時以達到完全平衡 OCV。如果處于器件中，則在此期間關斷器件以避免低電流放電。轉到步驟 1，重復所有步驟（在步驟 4 中將溫度設置為 0°C）。

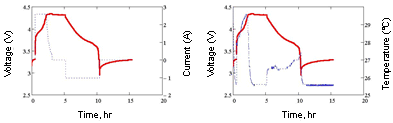

生成的室溫日志如圖 2-1 中的示例所示。低溫日志應具有類似的曲線形狀，但放電會在更低的溫度下開始。：

數據記錄應以逗號分隔 (CSV)、制表符分隔或空格分隔的格式將數據存儲到包含以下列的文件中：

• 時間（單位：經過的秒數）
• 電壓（單位：毫伏）
• 電流（單位：毫安，放電電流為負值）
• 電池溫度（由連接到電池表面的熱敏電阻測量，單位：攝氏度）?？山邮芤晃恍?shù)。

如果原始數據格式不是支持的格式之一（例如 Microsoft?Excel?），則數據文件必須保存為.csv。提交前，應從文件中移除不屬于數據列的任何文本，例如 bqStudio 或 EV 軟件生成的日志文件標頭以及空行?？梢员Ａ粢恍辛忻üぞ邥詣犹^），只要每列僅有一個列名即可。一種簡單的記錄方法是利用 TI 的 bqStudio 軟件實用程序 GPC Packager 直接從 TI 電量監測計中讀取數據。

可接受以安培為單位的電流值和以伏特為單位的電壓值，工具將自動檢測并使用正確的比例因子。

列的順序可以是任意的，因為列的位置已在 config.txt 文件中定義。

但是，室溫和低溫日志中 t、V、I、T 數值所在的列位置必須保持一致。日志文件可以包含本工具不使用的其他數據列（無需刪除），只要準備提交的 zip 文件大小不超過 2MB 即可。請注意，由于是壓縮文件，有時您可以通過在歸檔器程序中使用不同的壓縮設置來進一步減小文件體積。

采樣間隔可設置為 5 到 100 秒。

計算 Ra0_charge 需要初始充電階段的數據。放電前和放電后都需要有弛豫數據。

測量精度至關重要。特別是，電流測量精度應優于量程的 0.1%，室溫下的電壓測量精度應為 1 mV。建議使用 16 位 ADC。

在提交數據包之前，無論實際文本格式如何，室溫數據日志都應重命名為 roomtemp.csv，低溫數據日志應重命名為 lowtemp.csv。
