SN55LVTA4-SEP

正在供貨

輻射容忍四通道高速差動線路驅動器

產品詳情

Function Driver Protocols LVDS Number of transmitters 4 Number of receivers 0 Supply voltage (V) 3.3 Signaling rate (Mbps) 400 Input signal LVTTL Output signal LVDS Rating Space Operating temperature range (°C) -55 to 125
Function Driver Protocols LVDS Number of transmitters 4 Number of receivers 0 Supply voltage (V) 3.3 Signaling rate (Mbps) 400 Input signal LVTTL Output signal LVDS Rating Space Operating temperature range (°C) -55 to 125
SOIC (D) 16 59.4 mm2 9.9 x 6
  • VID V62/25605-01XE
  • 電離輻射總劑量額定值為 30krad (Si)
    • 每個晶圓批次的輻射批次驗收測試電離輻射總劑量 (TID RLAT) 額定值高達 30krad (Si)
  • 單粒子效應 (SEE) 特性：
    • 單粒子鎖定 (SEL) 對于線性能量傳遞 (LET) 的抗擾度 = 50MeV-cm2/mg
    • 單粒子瞬變 (SET) 額定值為 50MeV-cm2/mg。
  • 符合或超出 ANSI TIA/EIA-644 標準要求
  • 低電壓差分信號，搭載 350mV 和 100? 負載的典型輸出電壓
  • 典型輸出電壓上升和下降時間為 500ps (400Mbps)
  • 傳播延遲時間典型值為 1.7ns
  • 由 3.3V 單電源供電運行
  • 200MHz 時每個驅動器的功率耗散典型值為 25mW
  • 當被禁用或 VCC = 0 時，驅動器處于高阻抗?fàn)顟B(tài)
  • 總線端子靜電放電 (ESD) 保護超過 8kV
  • 低電壓 TTL (LVTTL) 邏輯輸入電平
  • 用于需要冗余的空間和高可靠性應用的冷備份
  • 增強型航天塑料 (SEP)
    • 受控基線
    • 金線，NiPdAu 鉛涂層
    • 一個封測廠，一個制造廠
    • 延長了產品生命周期
    • 軍用級（-55°C 到 125°C）溫度范圍
    • 產品可追溯性
    • 符合 NASA ASTM E595 釋氣規格要求
  • VID V62/25605-01XE
  • 電離輻射總劑量額定值為 30krad (Si)
    • 每個晶圓批次的輻射批次驗收測試電離輻射總劑量 (TID RLAT) 額定值高達 30krad (Si)
  • 單粒子效應 (SEE) 特性：
    • 單粒子鎖定 (SEL) 對于線性能量傳遞 (LET) 的抗擾度 = 50MeV-cm2/mg
    • 單粒子瞬變 (SET) 額定值為 50MeV-cm2/mg。
  • 符合或超出 ANSI TIA/EIA-644 標準要求
  • 低電壓差分信號，搭載 350mV 和 100? 負載的典型輸出電壓
  • 典型輸出電壓上升和下降時間為 500ps (400Mbps)
  • 傳播延遲時間典型值為 1.7ns
  • 由 3.3V 單電源供電運行
  • 200MHz 時每個驅動器的功率耗散典型值為 25mW
  • 當被禁用或 VCC = 0 時，驅動器處于高阻抗?fàn)顟B(tài)
  • 總線端子靜電放電 (ESD) 保護超過 8kV
  • 低電壓 TTL (LVTTL) 邏輯輸入電平
  • 用于需要冗余的空間和高可靠性應用的冷備份
  • 增強型航天塑料 (SEP)
    • 受控基線
    • 金線，NiPdAu 鉛涂層
    • 一個封測廠，一個制造廠
    • 延長了產品生命周期
    • 軍用級（-55°C 到 125°C）溫度范圍
    • 產品可追溯性
    • 符合 NASA ASTM E595 釋氣規格要求

SN55LVTA4-SEP 是一款差分線路驅動器，可實現 3.3V 低壓差分信號傳輸 (LVDS) 的電氣特性。該驅動器在使能時向 100Ω 負載提供最小 247mV 的差分輸出電壓幅值。

此器件和信號傳輸技術的預期應用是通過約 100Ω 的受控阻抗介質進行點對點和多點（一個驅動器和多個接收器）數據傳輸。此傳輸介質可以是印刷電路板走線、底板、或者電纜。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。

SN55LVTA4-SEP 的工作溫度范圍是 -55°C 至 125°C。

SN55LVTA4-SEP 是一款差分線路驅動器，可實現 3.3V 低壓差分信號傳輸 (LVDS) 的電氣特性。該驅動器在使能時向 100Ω 負載提供最小 247mV 的差分輸出電壓幅值。

此器件和信號傳輸技術的預期應用是通過約 100Ω 的受控阻抗介質進行點對點和多點（一個驅動器和多個接收器）數據傳輸。此傳輸介質可以是印刷電路板走線、底板、或者電纜。最終數據傳輸速率和距離取決于介質衰減特性和環境噪聲耦合。

SN55LVTA4-SEP 的工作溫度范圍是 -55°C 至 125°C。
下載 觀看帶字幕的視頻 視頻

您可能感興趣的相似產品

功能與比較器件相似
新 SN55LVRA4-SEP 正在供貨 四通道高速差分接收器 Line Receiver version

技術文檔

star =有關此產品的 TI 精選熱門文檔
未找到結果。請清除搜索并重試。
查看全部 5
類型 標題 下載最新的英語版本 日期
* 數據表 SN55LVTA4-SEP 輻射容忍四通道高速差動線路驅動器 數據表 (Rev. A) PDF | HTML 英語版 (Rev.A) PDF | HTML 2025年 9月 8日
* 輻射與可靠性報告 SN55LVTA4-SEP Single-Event Effects (SEE) Radiation Report PDF | HTML 2025年 6月 23日
* 輻射與可靠性報告 SN55LVTA4-SEP Total Ionizing Dose (TID) Report PDF | HTML 2025年 6月 23日
* 輻射與可靠性報告 SN55LVTA4-SEP Production Flow and Reliability Report PDF | HTML 2025年 6月 3日
選擇指南 TI Space Products (Rev. K) 2025年 4月 4日

設計和開發

如需其他信息或資源，請點擊以下任一標題進入詳情頁面查看（如有）。

評估板

SN65LVDS31-33EVM — 用于 SN65LVDS31 和 SN65LVDS33 的評估模塊

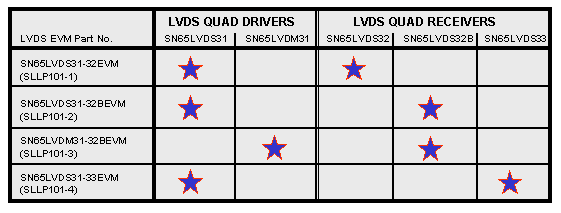

TI offers a series of low-voltage differential signaling (LVDS) evaluation modules (EVMs) designed for analysis of the electrical characteristics of LVDS drivers and receivers. Four unique EVMs are available to evaluate the different classes of LVDS devices offered by TI.
