封裝信息

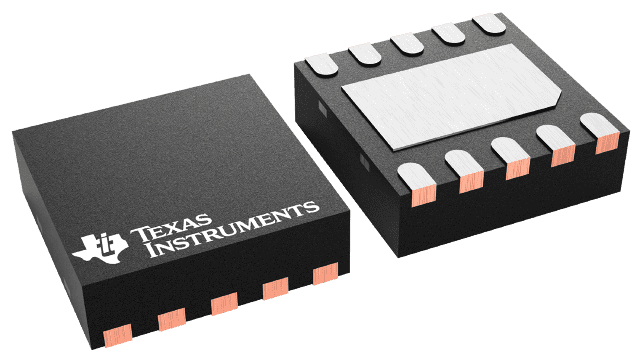

| 封裝 | 引腳 WSON (DSK) | 10 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
TPS37 的特性
-
功能安全型
- 可提供用于功能安全系統設計的文檔
- 寬電源電壓范圍：2.7V 至 65V
- SENSE 和 RESET 引腳為 65V 等級
- 低靜態電流：1µA（典型值）
- 靈活而廣泛的電壓閾值選項
- 2.7V 至 36V（最高精度 1.5%）
- 800mV 選項（最高精度 1%）
- 內置遲滯 (V HYS)
- 百分比選項：2% 至 13%（階躍 1%）
- 固定選項：V TH < 8V = 0.5V、1V、1.5V、 2V、2.5V
- 可編程復位延時時間
- 10 nF = 12.8 ms, 10 µF = 12.8 s
- 可編程感測延時時間
- 10nF = 1.28ms、10µF = 1.28s
- 手動復位 ( MR) 特性
- 輸出拓?fù)洌洪_漏或推挽
TPS37 的說明
TPS37 是一系列寬輸入范圍和低靜態電流窗口監控器，用于快速檢測過壓 (OV) 和欠壓 (UV) 條件。每個器件都包括一個精密內部基準、兩個獨立且可配置的電壓比較器和集成電阻分壓器。TPS37 可以直接連接到并監控各種工業應用中的 12V/24V 電源軌，包括工廠自動化、電機驅動器、樓宇自動化等應用。SENSE 引腳上的內置遲滯可在監測電源電壓軌時防止出現錯誤的復位信號。
通過單獨的 VDD 和 SENSE 引腳，可實現高可靠性系統所需的冗余。SENSE 已從 VDD 去耦，可以監控高于和低于 VDD 的電壓。SENSE 引腳的高阻抗輸入支持使用可選的外部電阻器。通過 CTSx 和 CTRx 引腳，可以對 RESET 信號的上升沿和下降沿進行延遲調整。此外，CTSx 可忽略受監控電壓軌上的電壓干擾，從而充當去抖動器；CTRx 具有手動復位 ( MR) 的作用，可用于強制系統復位。
TPS37 采用 WSON 或 SOT-23 封裝。根據 IEC60664 中的指南，中心墊片是不導電的，以增加 VDD 和 GND 之間的爬電距離。TPS37 的工作溫度范圍為 –40°C 至 +125°C T A。
