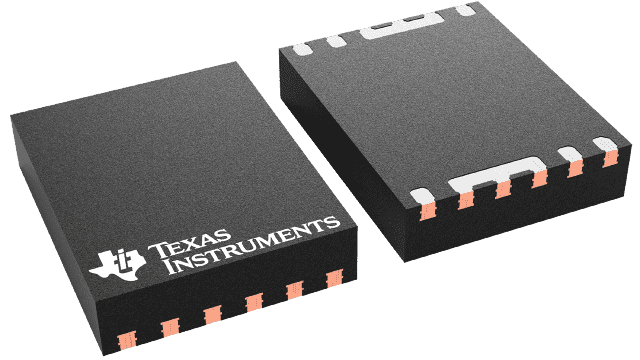

封裝信息
| 封裝 | 引腳 VSON-FCRLF (RAQ) | 12 |
| 工作溫度范圍 (°C) -40 to 125 |
| 包裝數量 | 包裝 3,000 | LARGE T&R |
UCC33420-Q1 的特性
- 最大輸出功率為 1.5W
- 4.5V 至 5.5V 輸入電壓工作范圍
- 5.0V、5.5V 穩定可選輸出電壓
- 5.0V：300mA 可用負載電流
- 0.5% 典型負載調整率
- 4mV/V 典型線性調整率
- 穩健可靠的隔離柵：
- 隔離等級：3kVRMS
- 浪涌能力：6.5kVPK
- 工作電壓：1159VPK
- 200V/ns 共模瞬態抗擾度
- 采用集成式變壓器技術的高功率密度隔離式直流/直流模塊
- 自適應展頻調制 (SSM)
- 符合 CISPR-25 5 類標準
- 強磁場抗擾度
- 過載保護和短路保護
- 熱關斷
- 低浪涌電流軟啟動
- 具有故障報告機制的使能引腳
- 計劃的安全相關認證：
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577/CSA 元件認證計劃
- IEC 62368-1 和 IEC 60601-1 認證
- 具有符合 AEC-Q100 標準的下列特性：
- 器件溫度等級 1：–40°C 至 125°C 環境工作溫度范圍
- 功能安全型
- VSON-12 (4.00mm × 5.00mm) 封裝
UCC33420-Q1 的說明
UCC33420-Q1 是一款采用集成變壓器技術汽車級的直流/直流電源模塊，可提供 1.5W 的隔離式輸出功率。它可支持 4.5V 至 5.5V 的輸入電壓工作范圍，并可通過 5.5V 的可選余量調節 5.0V 輸出電壓。
UCC33420-Q1 具有專有變壓器架構，可實現 3kVRMS 隔離額定值，同時支持低 EMI 和出色的負載調節。
UCC33420-Q1 集成了保護特性以提高系統穩健性，例如具有故障報告機制的使能引腳、短路保護和熱關斷功能。
UCC33420-Q1 采用小型化、薄型 VSON (4.00mm × 5.00mm) 封裝，高度為 1.00mm，間隙和爬電距離 > 4.1mm。
