ZHCSNR1 june 2023 AFE43902-Q1 , AFE53902-Q1
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 引腳配置和功能
-
6 規格
- 6.1 絕對最大額定值
- 6.2 ESD 等級
- 6.3 建議運行條件
- 6.4 熱性能信息
- 6.5 電氣特性：電壓輸出
- 6.6 電氣特性：ADC 輸入
- 6.7 電氣特性：通用
- 6.8 時序要求：I2C?標準模式
- 6.9 時序要求：I2C 快速模式
- 6.10 時序要求：I2C?超快速模式
- 6.11 時序要求：SPI 寫入操作
- 6.12 時序要求：SPI 讀取和菊花鏈操作 (FSDO = 0)
- 6.13 時序要求：SPI 讀取和菊花鏈操作 (FSDO = 1)
- 6.14 時序要求：PWM 輸出
- 6.15 時序圖
- 6.16 典型特性：電壓輸出
- 6.17 典型特性：ADC
- 6.18 典型特性：通用
-
7 詳細說明
- 7.1 概述
- 7.2 功能方框圖
- 7.3 特性說明
- 7.4 器件功能模式
- 7.5 編程
- 7.6
寄存器映射
- 7.6.1 NOP 寄存器（地址 = 00h）[復位 = 0000h]
- 7.6.2 DAC-x-VOUT-CMP-CONFIG 寄存器（地址 = 15h、03h）[復位 = 0400h]
- 7.6.3 COMMON-CONFIG 寄存器（地址 = 1Fh）[復位 = 03F9h]
- 7.6.4 COMMON-TRIGGER 寄存器（地址 = 20h）[復位 = 0000h]
- 7.6.5 COMMON-PWM-TRIG 寄存器（地址 = 21h）[復位 = 0001h]
- 7.6.6 GENERAL-STATUS 寄存器（地址 = 22h）[復位 = 2068h]
- 7.6.7 DEVICE-MODE-CONFIG 寄存器（地址 = 25h）[復位 = 8040h]
- 7.6.8 INTERFACE-CONFIG 寄存器（地址 = 26h）[復位 = 0000h]
- 7.6.9 STATE-MACHINE-CONFIG0 寄存器（地址 = 27h）[復位 = 0003h]
- 7.6.10 SRAM-CONFIG 寄存器（地址 = 2Bh）[復位 = 0000h]
- 7.6.11 SRAM-DATA 寄存器（地址 = 2Ch）[復位 = 0000h]
- 7.6.12 Xx-TEMPERATURE 寄存器（SRAM 地址 = 20h、22h、24h）[復位 = 0000h]
- 7.6.13 Yx-TEMPERATURE 寄存器（SRAM 地址 = 21h、23h、25h）[復位 = 0000h]
- 7.6.14 Xx-OUTPUT 寄存器（SRAM 地址 = 26h、28h、2Ah、2Ch）[復位 = 0000h]
- 7.6.15 Yx-OUTPUT 寄存器（SRAM 地址 = 27h、29h、2Bh、2Dh）[復位 = 0000h]
- 7.6.16 PWM-FREQUENCY 寄存器（SRAM 地址 = 2Eh）[復位 = 0000h]
- 8 應用和實施
- 9 器件和文檔支持
- 10機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RTE|16
散熱焊盤機械數據 (封裝 | 引腳)
- RTE|16
訂購信息
7.5.2.1 F/S 模式協議
以下步驟說明了 F/S 模式下的完整事務。
- 控制器通過產生啟動條件來啟動數據傳輸。圖 7-11 顯示，啟動條件是當 SCL 為高電平時在 SDA 線上發生從高到低的轉換。所有與 I2C 兼容的器件都會識別啟動條件。
- 控制器隨后產生 SCL 脈沖，并在 SDA 線上發送 7 位地址和讀取/寫入方向位 (R/W)。在所有傳輸期間，控制器確保數據有效。圖 7-12 顯示，有效數據條件要求 SDA 線在時鐘脈沖的整個高電平期間保持穩定。所有器件都識別控制器發送的地址，并將其與相應內部固定地址進行比較。只有具有匹配地址的目標器件才會通過在第 9 個 SCL 周期的整個高電平期間拉低 SDA 線來生成確認（另請參閱圖 7-10）。當控制器檢測到此確認時，則表示與目標的通信鏈路已建立。
- 控制器產生更多的 SCL 周期，以便向目標器件發送（R/W 位為 0）數據或接收（R/W 位為 1）數據。在任一種情況下，接收器都必須確認發送器發送的數據。因此，確認信號可由控制器或目標器件生成，具體取決于哪一方是接收器。9 位有效數據序列包含 8 個數據位和 1 個確認位，并可根據需要繼續。
- 圖 7-11 顯示，為指示數據傳輸結束，控制器通過在 SCL 線處于高電平期間將 SDA 線從低電平拉至高電平來產生停止條件。此操作將釋放總線并停止與尋址的目標器件之間的通信鏈路。所有與 I2C 兼容的器件都會識別停止條件。在收到停止條件后，將釋放總線，然后所有目標器件等待啟動條件，接著是匹配的地址。

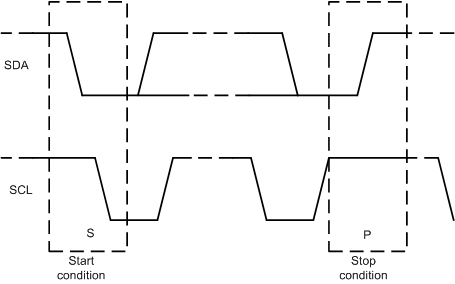

圖 7-11 啟動和停止條件

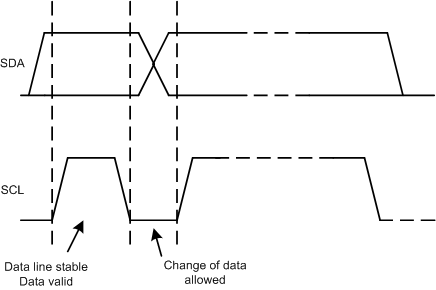

圖 7-12 在 I2C 總線上的位傳輸
